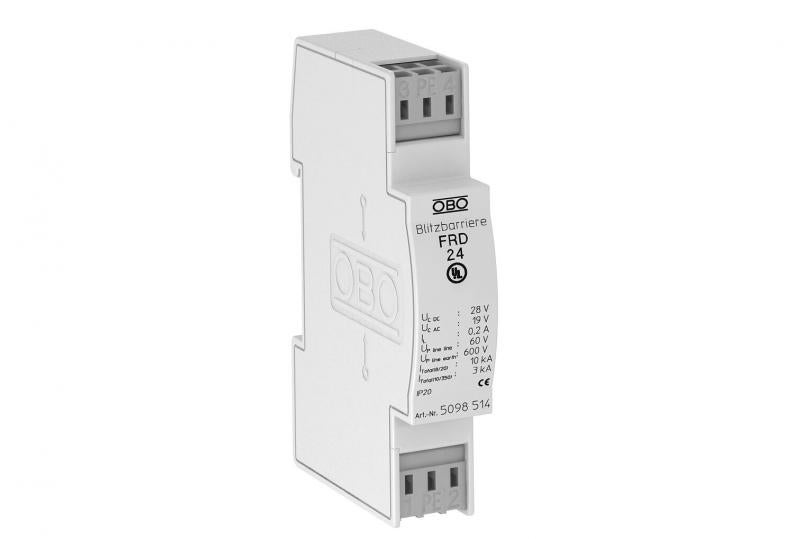

Kesk- ja täppiskaitse FRD kahesooneliste süsteemide jaoks 24 V
Type FRD 24
|Item no. 5098514
|EAN 4012195578307
Item no. / Type
Suurim talitluspinge AC
Suurim talitluspinge DC
Smallest selling unit: 1 Tükki
1Tükki
Tükki
Description
Liigpingekaitse kasutamiseks mõõte-, juhtimis- ja reguleerimisseadmetes
• kesk- ja täppiskaitse
• standardvariant ühesoonelistele süsteemidele
• kaheastmeline kaitselülitus
• lihtsaltmonteeritavate, kruvideta kinnitusklemmidega
• ruumisäästva 17,5 mm moodulmõõduga
• oomilise lahtisidestusega ahelas
Kasutamine: universaalselt kasutatav 35 mm DIN-liistul kõikides standardsetes jaotuskeskustes.
• kesk- ja täppiskaitse
• standardvariant ühesoonelistele süsteemidele
• kaheastmeline kaitselülitus
• lihtsaltmonteeritavate, kruvideta kinnitusklemmidega
• ruumisäästva 17,5 mm moodulmõõduga
• oomilise lahtisidestusega ahelas
Kasutamine: universaalselt kasutatav 35 mm DIN-liistul kõikides standardsetes jaotuskeskustes.
Technical data
Tehnilised andmed
| Pooluste arv | 2 |
|---|---|
| Lisakontakt | ei |
| pistiksüsteem | Klemm |
| Kaitsetase soon - soon | <60 V |
| Kaitsetase soon - maa | <600 V |
| kaitseklass | IP20 |
| Katsestandard | IEC 61643-21 |
| Järjestikune takistus soone kohta | 15 Ω ± 10 % |
| Nimipinge | 24 V |
| Mahtuvus (soon-soon) | <10 nF |
| Mahtuvus (soon-maa) | <1 nF |
| Maandus: | Klemm |
| Plahvatuskindel mudel | ei |
| Isolatsioonitakistus | >1 MΩ |
| Varje ühendus | ei |
| Tõukevoolukindlus soon – soon | C2: 5 kV / 2,5 kA (8/20µs) |
| Tõukevoolukindlus soon – maa | C2: 10 kV / 5 kA (8/20µs) |
| Kogu lahendusvool (10/350) | D1: 3 kA |
| Kogu lahendusvool (8/20) | 10 kA |
| Nominaalne koormusvool DC | 0,2 A |
| Nominaalne koormusvool AC | 0,14 A |
| Piirikute seire | ei |
| Suurim talitluspinge AC | 19 V |
| Suurim talitluspinge DC | 28 V |
| Impulssvoolu nimiväärtus (8/20 µs) | 5 kA |
| Heakskiidud | UL |
| Piirsagedus | 1,1 MHz |
| Liigpingekaitseseade (SPD) standardi IEC 61643-21 kohaselt | Klass I+II+III / D1+C2+C1 |
| Kategorie | Tüüp 1+2+3 / D1+C2+C1 |
| LPZ | 0→3 |
| Elektriimpulsiga | 1,5 kA |
| Sisestuse summutus (Insertion loss) | 3 dB @ 1,1 MHz dB |
| jaotusüksus TE (17,5 mm) | 1 |
| Jäiga ühenduse pesa max läbimõõt | 2,5 mm² |
| Mitmekordse juhtme ühenduspesa min läbimõõt | 0,14 mm² |
| Mitmekordse juhtme ühenduspesa max läbimõõt | 2,5 mm² |
| Rakendustemperatuuri vahemiku min | -40 °C |
| Rakendustemperatuuri vahemiku max | 80 °C |
| Mõõde | 24V AC |
