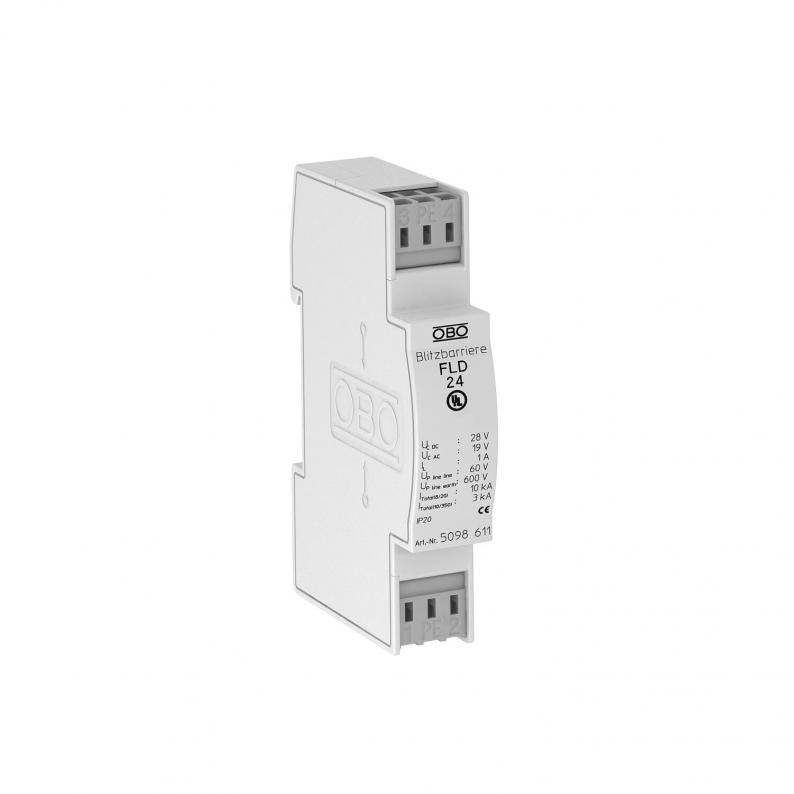

Kesk- ja täppiskaitse FLD kahesooneliste süsteemide jaoks 24 V
Type FLD 24
|Item no. 5098611
|EAN 4012195578383
Item no. / Type
Suurim talitluspinge AC
Suurim talitluspinge DC
Smallest selling unit: 1 Tükki
1Tükki
Tükki
Description
Liigpingekaitse kasutamiseks mõõte-, juhtimis- ja reguleerimisseadmetes
• kesk- ja täppiskaitse
• standardvariant ühesoonelistele süsteemidele
• kaheastmeline kaitselülitus
• lihtsaltmonteeritavate, kruvideta kinnitusklemmidega
• ruumisäästva 17,5 mm moodulmõõduga
• induktiivse lahtisidestusega ahelas
Kasutamine: universaalselt kasutatav 35 mm DIN-liistul kõikides standardsetes jaotuskeskustes.
• kesk- ja täppiskaitse
• standardvariant ühesoonelistele süsteemidele
• kaheastmeline kaitselülitus
• lihtsaltmonteeritavate, kruvideta kinnitusklemmidega
• ruumisäästva 17,5 mm moodulmõõduga
• induktiivse lahtisidestusega ahelas
Kasutamine: universaalselt kasutatav 35 mm DIN-liistul kõikides standardsetes jaotuskeskustes.
Technical data
Tehnilised andmed
| Pooluste arv | 2 |
|---|---|
| Lisakontakt | ei |
| pistiksüsteem | Klemm |
| Kaitsetase soon - soon | <60 V |
| Kaitsetase soon - maa | <600 V |
| kaitseklass | IP20 |
| Katsestandard | IEC 61643-21 |
| Mahtuvus (soon-soon) | <10 nF |
| Mahtuvus (soon-maa) | <1 nF |
| Maandus: | Klemm |
| Plahvatuskindel mudel | ei |
| Isolatsioonitakistus | >1 MΩ |
| Varje ühendus | ei |
| Jadainduktiivsus soone kohta | 120 µH ± 20 % |
| Tõukevoolukindlus soon – soon | C2: 5 kV / 2,5 kA (8/20µs) |
| Tõukevoolukindlus soon – maa | C2: 10 kV / 5 kA (8/20µs) |
| Kogu lahendusvool (10/350) | D1: 3 kA |
| Kogu lahendusvool (8/20) | 10 kA |
| Nominaalne koormusvool DC | 1 A |
| Nominaalne koormusvool AC | 0,7 A |
| Suurim talitluspinge AC | 19 V |
| Suurim talitluspinge DC | 28 V |
| Impulssvoolu nimiväärtus (8/20 µs) | 5 kA |
| Heakskiidud | UL |
| Piirsagedus | 0,18 MHz |
| Liigpingekaitseseade (SPD) standardi IEC 61643-21 kohaselt | Klass I+II+III / D1+C2+C1 |
| Kategorie | Tüüp 1+2+3 / D1+C2+C1 |
| LPZ | 0→3 |
| Elektriimpulsiga | 1,5 kA |
| Sisestuse summutus (Insertion loss) | 3 dB @ 180 kHz dB |
| jaotusüksus TE (17,5 mm) | 1 |
| Jäiga ühenduse pesa max läbimõõt | 2,5 mm² |
| Mitmekordse juhtme ühenduspesa min läbimõõt | 0,14 mm² |
| Mitmekordse juhtme ühenduspesa max läbimõõt | 2,5 mm² |
| Rakendustemperatuuri vahemiku min | -40 °C |
| Rakendustemperatuuri vahemiku max | 80 °C |
| Mõõde | 24V AC |
Ühendusvõimalused
| Jäiga ühenduspesa min läbimõõt | 0,14 mm² |
|---|---|
| Painduva ühenduse pesa min läbilõige | 0,14 mm² |
| Painduva ühenduspesa max läbimõõt | 2,5 mm² |
page.product.environmentalData.environmentalData
| CO2 jalajälg (GWP) hällist väravani | 0,298 kg CO2e / 1 Tükk |
|---|
Downloads
0 selected
Tooteleht (1)
Kategooria ja brošüürid (2)
Deklaratsioonid (3)
Sertifikaadid (1)
Juhised ja spikrid (3)
Toote pildid (2)
3D-andmete allalaadimised (1)
Variants
Type
Pooluste arv
pistiksüsteem
Suurim talitluspinge AC
Suurim talitluspinge DC
Item no.
FLD 24
2
Klemm
19
28
5098611
FLD 48
2
Klemm
37
53
5098630
FLD 110
2
Klemm
86
122
5098646
