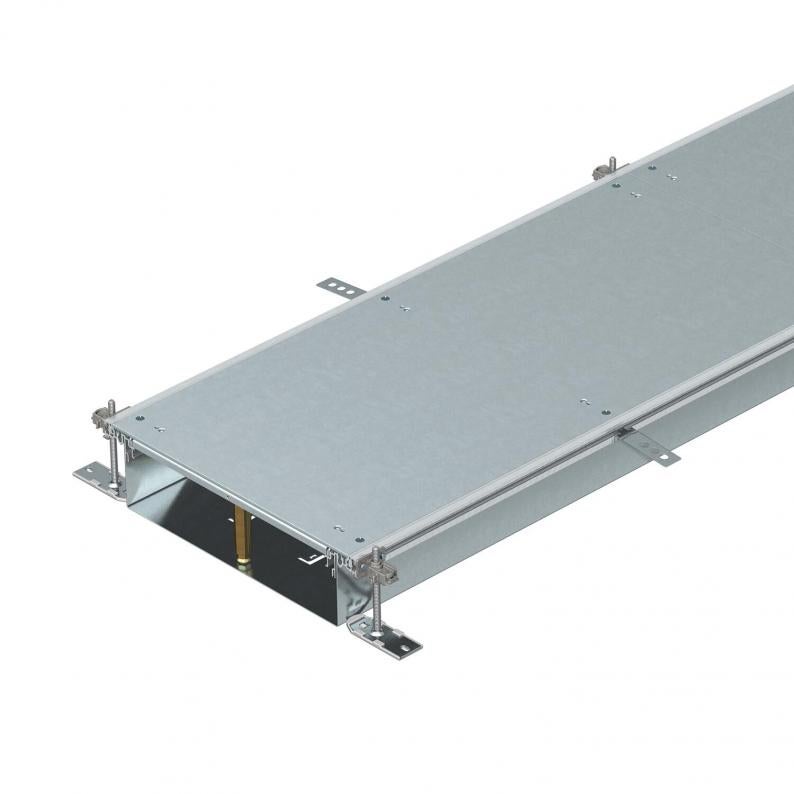

Kanalielement, pime, fikseeruv, kõrgus 100–150 mm
Type OKA-W20010050R
|Item no. 7424500
|EAN 4012195244479
Item no. / Type
Pikkus
Laius
Min kanalikõrgus
Max kanalikõrgus
Smallest selling unit: 2,4 m
2,4m
m
Description
Paigaldusvalmis kanalielement kolme isefikseeruva pimekaanega juhtmeläbiviiguks, miskoosneb kanali alaosast (vann külje- ja põhja kinnitusprofiilidega) ning kanali kaanest. Hoidelappidega põhjavann vaheseinte iseliituva paigaldamise võimaldamiseks. Tarnekomplekti kuuluvad 6 reguleeritava kõrgusega kinnitusnurgikut, 6 tasanduskihi ankrut, ja kaane koormustoed (3 tk kanali nimilaiuste 200 ja 300 korral) või kaane kõrguse reguleerimisega koormustoed: 3 tk kanali nimilaiuse 400 ning 6 tk kanali nimilaiuste 500 ja 600 korral. Kanali kaas on tarnimise ajaks kinni kruvitud ja fiksaator paigaldatud.
Kolme isefikseeruva pimekaanega (L = 800 mm).
Technical data
Mõõtmed
| Pikkus | 2400 mm |
|---|---|
| Laius | 200 mm |
Tehnilised andmed
| Sektsioonide arv | 2 St. |
|---|---|
| ühendatavate vaheseinte arv | 1 |
| Katted | 3 |
| Min joondusvahemik | 100 mm |
| Max joondusvahemik | 150 mm |
| Tasanduskihi miinimumpaksus | 100 |
| Põrandapealse paagi paigaldusava | ei |
| Tihendi paigaldusvõimalus | jah |
| Lahtisidestatav | ei |
| Põhjaplekk | jah |
| Koos potentsiaaliühtlustusega | ei |
| Eemaldatav kaas | jah |
| Lukustuv kaanekinnitus | jah |
| Paigaldusava kate | ei |
| Ette nähtud paigaldusseadmete arv | 3 |
| Vaheseinaga | ei |
| Kaane materjali paksus | 4 |
| Sobib paisumisvuugile | ei |
| Üleulatuv | jah |
| Ühendusavaga | ei |
| Paigaldusava | ilma |

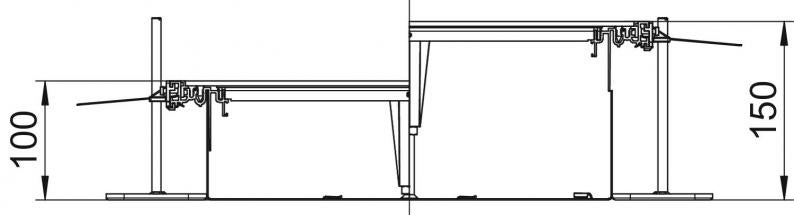

| Min kanalikõrgus | 100 mm |
| Max kanalikõrgus | 150 mm |
| Mõõde | 2400x200x100 |
| Pinnakate | kuumtsingitud lintmeetodil |
| Materjal | Teras |
| Kinnitamine vaheseinale | pistma |
page.product.environmentalData.environmentalData
| CO2 jalajälg (GWP) hällist väravani | 54,9886 kg CO2e / 1 Meeter |
|---|
Accessories
Süsteemi tarvikud
Paigalduse tarvikud
Article
Type
Item no.
Amount
OKA-G20040240FBL
7423960
Smallest selling unit: 1 Tükki
1Tükki
Tükki
OKA-G20040240FBR
7423980
Smallest selling unit: 1 Tükki
1Tükki
Tükki
OKA FB2 TX
7424821
Smallest selling unit: 1 Tükki
1Tükki
Tükki
Item no. 7423960
Vasakusuunalise nurkharu komplekt, kõrgus 40–240 mmType
OKA-G20040240FBL
Smallest selling unit: 1 Tükki
1Tükki
Tükki
Item no. 7423980
Paremasuunalise nurkharu komplekt, kõrgus 40–240 mmType
OKA-G20040240FBR
Smallest selling unit: 1 Tükki
1Tükki
Tükki
Item no. 7424300
Kanali otsatükk, kõrgus 40–240 mmType
OKA-G20040240ES
Smallest selling unit: 1 Tükki
1Tükki
Tükki
Downloads
0 selected
Tooteleht (1)
Kategooria ja brošüürid (2)
Deklaratsioonid (3)
Sertifikaadid (1)
Juhised ja spikrid (1)
Toote pildid (3)
3D-andmete allalaadimised (1)
Variants
Type
Pikkus
Laius
Katted
Min kanalikõrgus
Max kanalikõrgus
Item no.
OKA-W20010050R
2400
200
3
100
150
7424500
OKA-W30010050R
2400
300
3
100
150
7424502
OKA-W40010050R
2400
400
3
100
150
7424504
OKA-W50010050R
2400
500
3
100
150
7424506
OKA-W60010050R
2400
600
3
100
150
7424508
Laius
OKA-W20010050R
Item no.
7424500
Pikkus
2400
Laius
200
Katted
3
Min kanalikõrgus
100
Max kanalikõrgus
150
OKA-W30010050R
Item no.
7424502
Pikkus
2400
Laius
300
Katted
3
Min kanalikõrgus
100
Max kanalikõrgus
150
OKA-W40010050R
Item no.
7424504
Pikkus
2400
Laius
400
Katted
3
Min kanalikõrgus
100
Max kanalikõrgus
150
OKA-W50010050R
Item no.
7424506
Pikkus
2400
Laius
500
Katted
3
Min kanalikõrgus
100
Max kanalikõrgus
150
OKA-W60010050R
Item no.
7424508
Pikkus
2400
Laius
600
Katted
3
Min kanalikõrgus
100
Max kanalikõrgus
150
