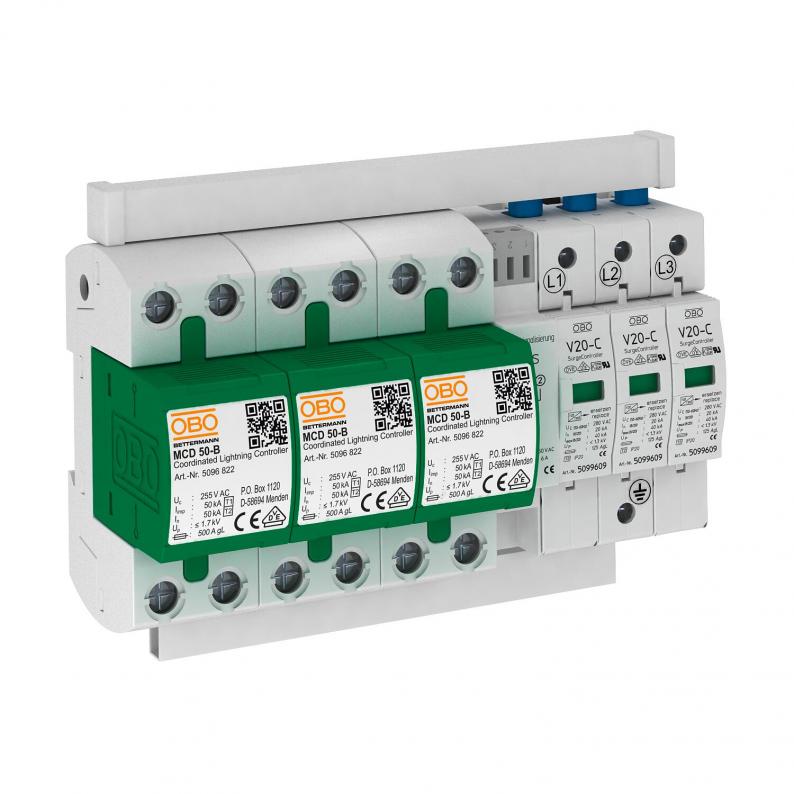

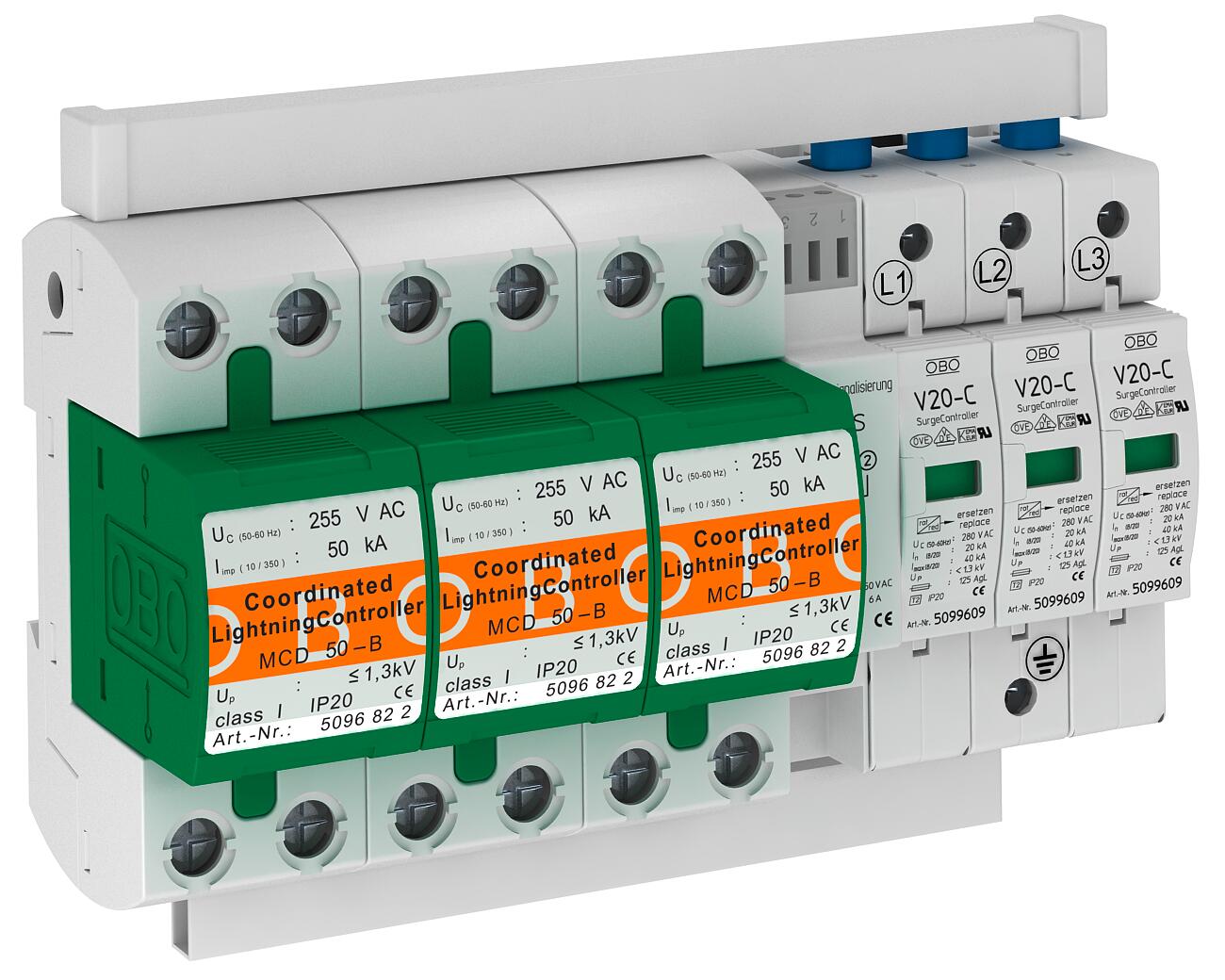

Kaitsekomplekt MCD + V20, 3 poolust, signaalkontaktiga
Type PS3-B+C TNC+FS
|Item no. 5089756
|EAN 4012195405535
Item no. / Type
5089756 / PS3-B+C TNC+FS
kaitseklass
IP20
Suurim talitluspinge AC
255 V
Pooluste teostus
3
Smallest selling unit: 1 Tükki
1Tükki
Tükki
Description
Kaitsekomplekt, pikse- ja liigpingepiirikuga tüüp 1+2
• Lahendusvool 100 kA 10/350 µs, BET-i poolt kontrollitud
• Kokkupandud ja ühendamisvalmis, koos ühendussildadega, kinnitusklemmid on tähistatud
• Kaugsignaliseerimisega, potentsiaalivaba ümberlülituva kontaktiga, funktsioneerimise seireks
• Kasutamiseks TN-C-võrgusüsteemis
Märkus: maksimaalne lisakaitse (vajalik ainult juhul, kui pole võrgus juba olemas) 125 A gL/gG.
• Lahendusvool 100 kA 10/350 µs, BET-i poolt kontrollitud
• Kokkupandud ja ühendamisvalmis, koos ühendussildadega, kinnitusklemmid on tähistatud
• Kaugsignaliseerimisega, potentsiaalivaba ümberlülituva kontaktiga, funktsioneerimise seireks
• Kasutamiseks TN-C-võrgusüsteemis
Märkus: maksimaalne lisakaitse (vajalik ainult juhul, kui pole võrgus juba olemas) 125 A gL/gG.
Technical data
Tehnilised andmed
| Pooluste arv | 3 |
|---|---|
| võrguvorm | TN-C |
| väljapuhuv | ei |
| Seadme signalisatsioon | optiline |
| kaitseklass | IP20 |
| Suurim talitluspinge (L-N) | 255 V |
| Arvutuslik välguvool (10/350) [kokku] | 100 kA |
| Signaalkontaktiga | jah |
| Tunnusvool AC (50/60 Hz) | 230 V |
| Arvutuslik välguvool (10/350 μs) | 50 kA |
| Suurim talitluspinge AC | 255 V |
| Impulssvoolu nimiväärtus (8/20 µs) | 50 kA |
| Pooluste teostus | 3 |
| Paigaldusviis | 35 mm DIN-latt |
| Võrgu max liigvoolu kaitse | 125 |
| Lühisekindlus max võrgupoolse ülepingekaitse korral | 25 kA |
| Mudel | 3 poolusega, FS-ga; 255V |
| Min rakendustemperatuur | -40 °C |
| Max rakendustemperatuur | 85 °C |
| Liigpingekaitseseade (SPD) standardi IEC 61643-1 kohaselt | klass I+II |
| Liigpingekaitseseade (SPD) vastavalt standardile EN 61643-11 | Tüüp 1+2 |
| LPZ | 0→2 |
| Maksimaalne lahendusvool (8/20 μs) | 100 kA |
| lühisekindlus | 25 kA |
| vastuvõtuaeg | <25 ns |
| Maksimaalne eelkaitse | 125 A |
| Rakendustemperatuuri vahemiku min | -40 °C |
| Rakendustemperatuuri vahemiku max | 85 °C |
| Mõõde | 255V |
Ühendusvõimalused
| Lahendusvool (8/20 µs) [kokku] | 100 kA |
|---|---|
| Jäiga (ühe-/mitmekordse) juhtme min läbilõige | 10 mm² |
| Jäiga (ühe-/mitmekordse) juhtme max läbilõige | 50 mm² |
page.product.environmentalData.environmentalData
| CO2 jalajälg (GWP) hällist väravani | 8,3204 kg CO2e / 1 Tükk |
|---|
