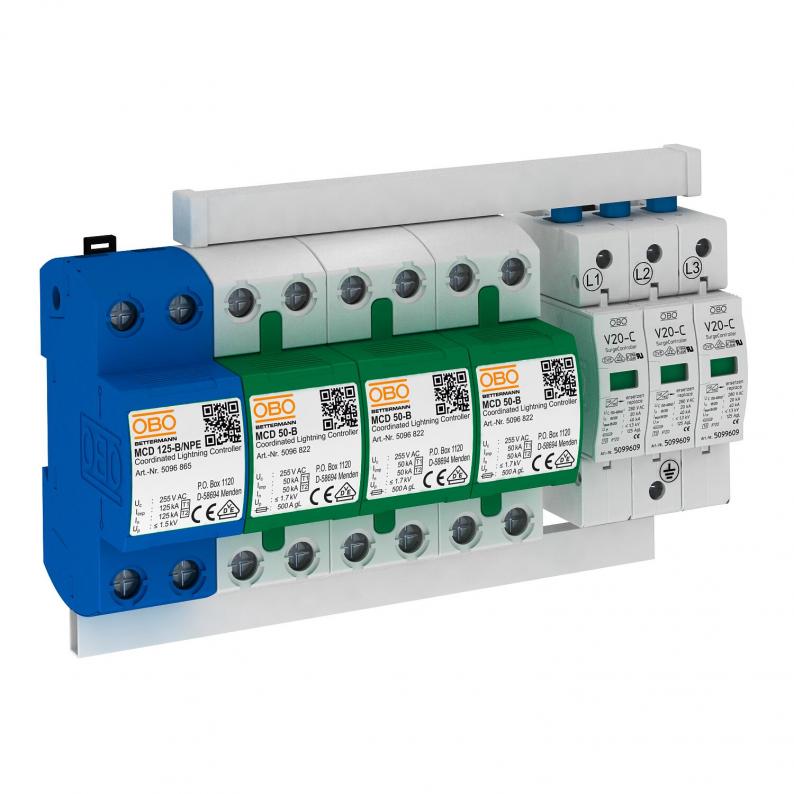

Kaitsekomplekt MCD + V20, 3 poolust + NPE
Type PS4-B+C TT+TNS
|Item no. 5089761
|EAN 4012195405542
Item no. / Type
5089761 / PS4-B+C TT+TNS
kaitseklass
IP20
Suurim talitluspinge AC
255 V
Pooluste teostus
3+N/PE
Smallest selling unit: 1 Tükki
1Tükki
Tükki
Description
Kaitsekomplekt, välgu- ja liigpingepiiriku kombinatsioon, tüüp 1+2
• piksekaitse-potentsiaaliühtlustuse jaoks vastavalt VDE 0185-305 (IEC 62305)
• piksevoolu lahendusvõime kuni 50 kA (10/350) pooluse kohta ja kuni 125 kA (10/350) N-PE
• tähistatud kinnitusklemmidega pistikühendusega piirik koos ühendussildadega
• kinnine, jaotuskeskustes kasutatav piirik
Kasutamine: mobiilraadiosidesüsteemid ja erinõuetega tööstussüsteemid.
• piksekaitse-potentsiaaliühtlustuse jaoks vastavalt VDE 0185-305 (IEC 62305)
• piksevoolu lahendusvõime kuni 50 kA (10/350) pooluse kohta ja kuni 125 kA (10/350) N-PE
• tähistatud kinnitusklemmidega pistikühendusega piirik koos ühendussildadega
• kinnine, jaotuskeskustes kasutatav piirik
Kasutamine: mobiilraadiosidesüsteemid ja erinõuetega tööstussüsteemid.
Technical data
Tehnilised andmed
| võrguvorm | muu |
|---|---|
| väljapuhuv | ei |
| Seadme signalisatsioon | optiline |
| kaitseklass | IP20 |
| Suurim talitluspinge (L-N) | 255 V |
| Suurim talitluspinge (N_PE) | 255 V |
| Arvutuslik välguvool (10/350) [kokku] | 100 kA |
| Signaalkontaktiga | ei |
| Tunnusvool AC (50/60 Hz) | 230 V |
| Arvutuslik välguvool (10/350 μs) | 50 kA |
| Suurim talitluspinge AC | 255 V |
| Impulssvoolu nimiväärtus (8/20 µs) | 50 kA |
| Pooluste teostus | 3+N/PE |
| Paigaldusviis | 35 mm DIN-latt |
| Võrgu max liigvoolu kaitse | 125 |
| Lühisekindlus max võrgupoolse ülepingekaitse korral | 25 kA |
| Mudel | 3 poolusega, NPE-ga; 255V |
| Min rakendustemperatuur | -40 °C |
| Max rakendustemperatuur | 85 °C |
| Liigpingekaitseseade (SPD) standardi IEC 61643-1 kohaselt | klass I+II |
| Liigpingekaitseseade (SPD) vastavalt standardile EN 61643-11 | Tüüp 1+2 |
| LPZ | 0→2 |
| Maksimaalne lahendusvool (8/20 μs) | 100 kA |
| Järgvoolu kustutusvõime (eff) [N-PE] | 25 kA |
| lühisekindlus | 25 kA |
| vastuvõtuaeg | <25 ns |
| Maksimaalne eelkaitse | 125 A |
| Rakendustemperatuuri vahemiku min | -40 °C |
| Rakendustemperatuuri vahemiku max | 85 °C |
| Mõõde | 255V |
Ühendusvõimalused
| Lahendusvool (8/20 µs) [kokku] | 100 kA |
|---|---|
| Jäiga (ühe-/mitmekordse) juhtme min läbilõige | 10 mm² |
| Jäiga (ühe-/mitmekordse) juhtme max läbilõige | 50 mm² |
page.product.environmentalData.environmentalData
| CO2 jalajälg (GWP) hällist väravani | 10,8946 kg CO2e / 1 Tükk |
|---|
