Kaablirenn SKSU 110 FT
Type SKSU 110 FT
|Item no. 6064795
|EAN 4012196397754
Item no. / Type
Pikkus
Laius
Pleki paksus
Smallest selling unit: 3 m
3m
m
Description

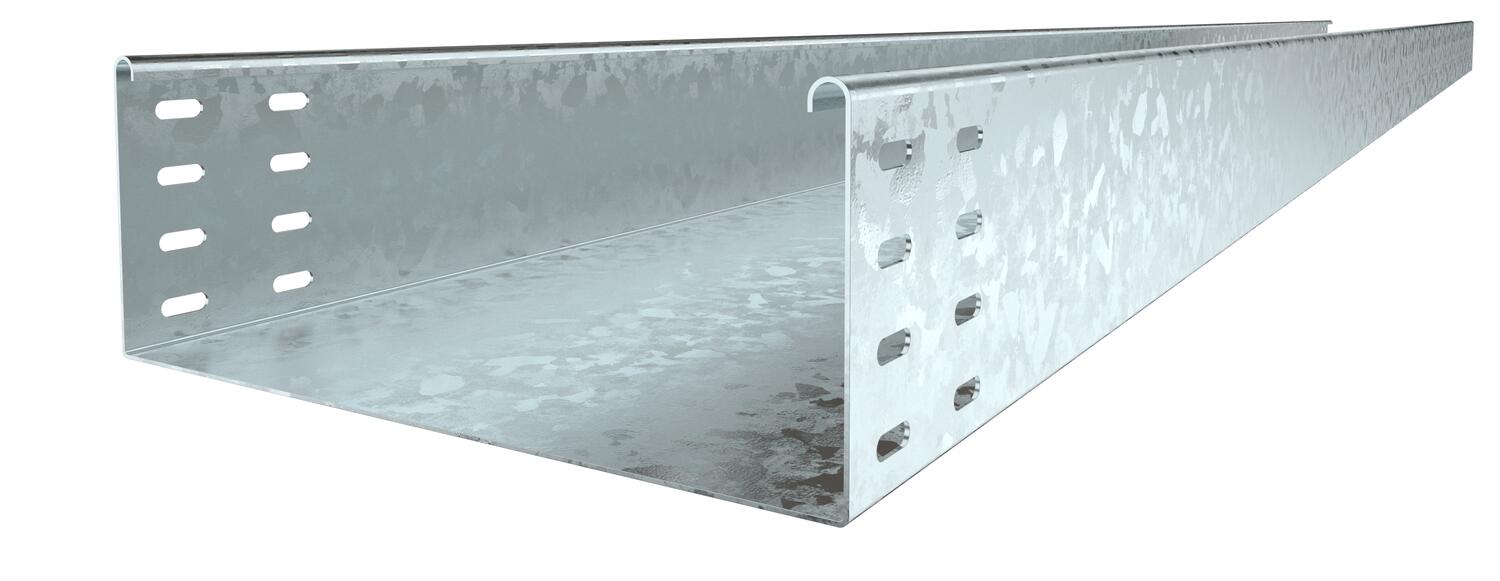

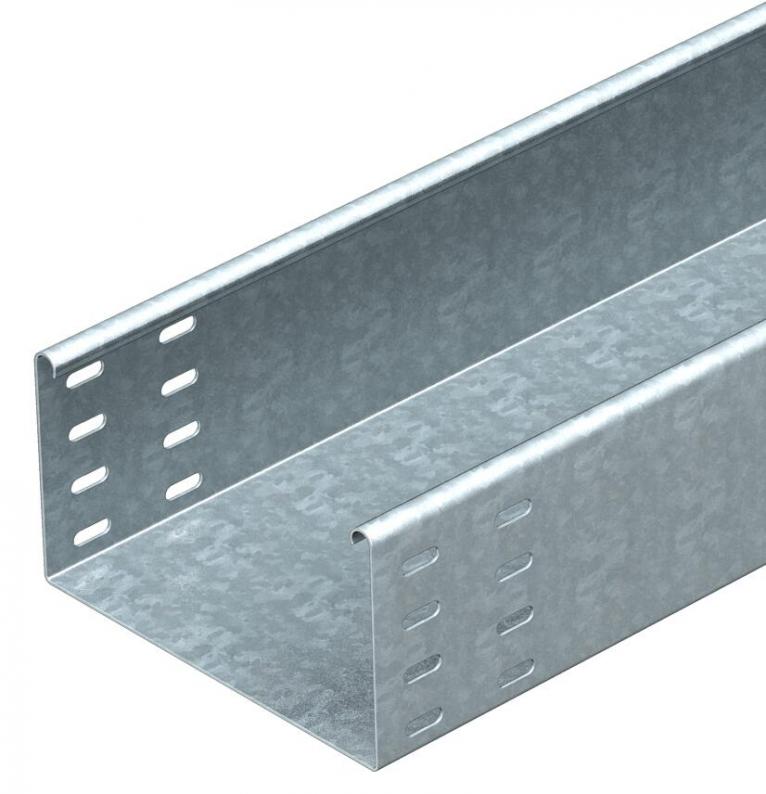

SKSU 110 = raske kaablirennisüsteem, perforeerimata, küljekõrgusega 110 mm.
Magnetiline varjestussummutus ilma kaaneta 20 dB, kaanega 50 dB.
Magnetiline varjestussummutus ilma kaaneta 20 dB, kaanega 50 dB.
Kaablirenni mõlemal küljel on ühenduste jaoks perforatsioon.
Pikiühendused tuleb eraldi tellida.
Technical data

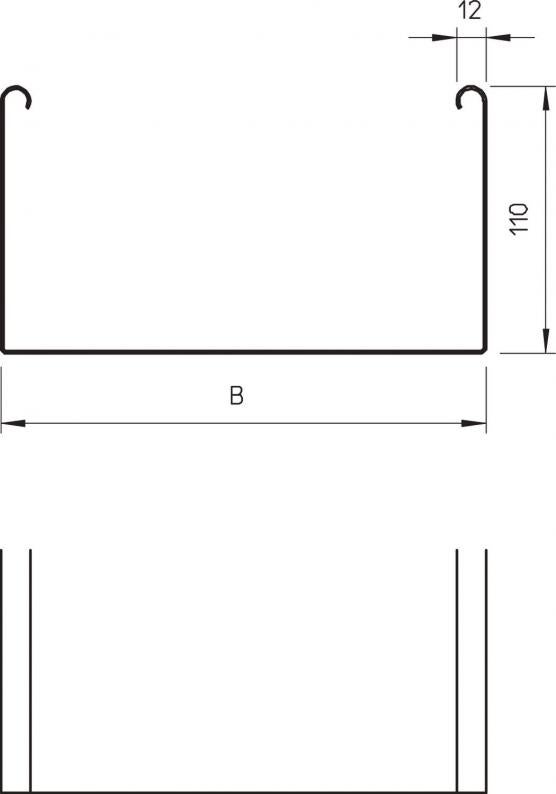

Mõõtmed
| Pikkus | 3000 mm |
|---|---|
| Laius | 100 mm |
| Kõrgus | 110 mm |
| Mõõt B | 100 mm |
Tehnilised andmed
| Toimetagamine | ei |
|---|---|
| Külje perforatsioon | ei |
| Ühenduse teostus | ilma jätkuelemendita |
| Pika sildega teostus | ei |
| Kasulik ristlõige | 108 cm² |
| Roostevaba teras, peitsitud | ei |
| Pleki paksus | 1,5 mm |
| Paigaldusperforeering põhjas | ei |
| NATO aukude muster | ei |
| Kasulik ristlõige | 10800 mm² |
| Kaanega | ei |
| Mõõtmed | 110 x 100 |
| ROHS vastavus | jah |
| Mõõde | 110x100x3000 |
| Pinnakate | Kuumtsingitud kastmismeetodil |
| Materjal | Teras |
| Värv | tsink |
| Koormuskatsetüüp standardi IEC 61537 kohaselt | II tüüp |
| kaablikandursüsteemi liitmiku tüüp | kruvitud |
| Tooteseeria | SKS Series |
Koormused
| Tugedevaheline kaugus 1,5 m | 3 kN/m |
|---|---|
| Tugedevaheline kaugus 2,0 m | 2,4 kN/m |
| Tugedevaheline kaugus 2,5 m | 1,76 kN/m |
| Tugedevaheline kaugus 3,0 m | 1,2 kN/m |
| Tugedevaheline kaugus 3,5 m | 0,84 kN/m |
| Tugedevaheline kaugus 4,0m | 0,8 kN/m |
Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
Tugilaius m
Tala läbipaine mm lubatava kN/m juures
Koormusskeem katsetamisel
Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
Tala läbipaindekõver sõltuvalt tugede vahekaugusest
Environmental Data
| CO2 jalajälg (GWP) hällist väravani | 8,9563 kg CO2e / 1 Meeter |
|---|---|
| CO₂ Footprint (GWP) | 8,9563 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metres |
| Declared Unit Quantity | 1 |
| EPD-verified | jah |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
Accessories
Süsteemi tarvikud
Article
Type
Item no.
Amount
Item no. 6067913
Jätk- ja nurkühendus 110 FTType
RLVL 110 FT
Smallest selling unit: 10 Tükki
10Tükki
Tükki
Downloads
0 selected
Tooteleht (1)
Deklaratsioonid (5)
Juhised ja spikrid (3)
Toote pildid (3)
3D-andmete allalaadimised (1)
Variants
Type
Pikkus
Laius
Toimetagamine
Pleki paksus
Pinnakate
Materjal
Item no.
SKSU 110 FT 6
6000
100
ei
1,5
Kuumtsingitud kastmismeetodil
Teras
6064810
SKSU 110 FT
3000
100
ei
1,5
Kuumtsingitud kastmismeetodil
Teras
6064795
SKSU 120 FT
3000
200
ei
1,5
Kuumtsingitud kastmismeetodil
Teras
6064833
SKSU 130 FT
3000
300
ei
1,5
Kuumtsingitud kastmismeetodil
Teras
6064884
SKSU 140 FT
3000
400
ei
1,5
Kuumtsingitud kastmismeetodil
Teras
6064922
SKSU 150 FT
3000
500
ei
1,5
Kuumtsingitud kastmismeetodil
Teras
6064965
