Kaablirenn SKS-Magic® 60 perforeerimata FT
Type SKSMU 610 FT
|Item no. 6059705
|EAN 4012195829911
Item no. / Type
Pikkus
Laius
Kõrgus
Pleki paksus
Smallest selling unit: 3 m
3m
m
Description
Integreeritud kiirkinnitussüsteemiga perforeerimata kaablirenn. Kaablirenni kasutatav pikkus on 3000 mm.
Läbiv potentsiaaliühtlustus on tagatud ilma lisadetailideta.
Technical data
Mõõtmed
| Pikkus | 3050 mm |
|---|---|
| Laius | 100 mm |
| Kõrgus | 60 mm |
| Mõõt B | 100 mm |
Tehnilised andmed
| Toimetagamine | ei |
|---|---|
| Külje perforatsioon | ei |
| Ühenduse teostus | intergreeritud jätkuelement |
| Pika sildega teostus | ei |
| Kasulik ristlõige | 58 cm² |
| Roostevaba teras, peitsitud | ei |
| Pleki paksus | 1,5 mm |
| Paigaldusperforeering põhjas | ei |
| NATO aukude muster | ei |
| Kasulik ristlõige | 5800 mm² |
| Kaanega | ei |
| Mõõde | 60x100x3050 |
| Pinnakate | Kuumtsingitud kastmismeetodil |
| Materjal | Teras |
| Värv | tsink |
| Koormuskatsetüüp standardi IEC 61537 kohaselt | II tüüp |
| kasulik pikkus | 3000 mm |
| kaablikandursüsteemi liitmiku tüüp | Klõpskinnitus |
Koormused
| Tugedevaheline kaugus 1,5 m | 2,6 kN/m |
|---|---|
| Tugedevaheline kaugus 2,0 m | 1,9 kN/m |
| Tugedevaheline kaugus 2,5 m | 1,1 kN/m |
| Tugedevaheline kaugus 3,0 m | 0,55 kN/m |

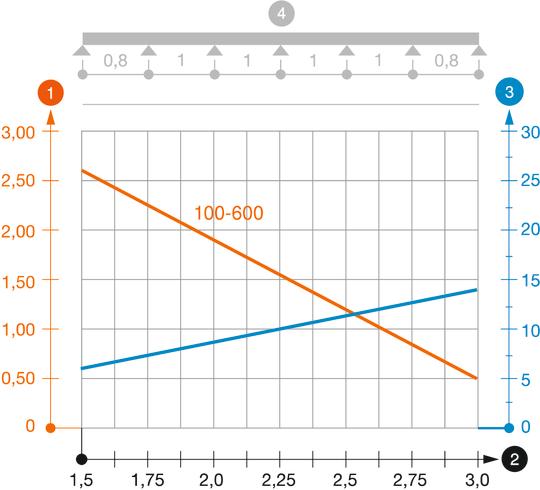

Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
Tugilaius m
Tala läbipaine mm lubatava kN/m juures
Koormusskeem katsetamisel
Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
Tala läbipaindekõver sõltuvalt tugede vahekaugusest
page.product.environmentalData.environmentalData
| CO2 jalajälg (GWP) hällist väravani | 6,4805 kg CO2e / 1 Meeter |
|---|
Accessories
Süsteemi tarvikud
Article
Type
Item no.
Amount
Downloads
0 selected
Tooteleht (1)
Kategooria ja brošüürid (2)
Deklaratsioonid (5)
Sertifikaadid (1)
Juhised ja spikrid (2)
Toote pildid (2)
3D-andmete allalaadimised (2)
Variants
Type
Pikkus
Laius
Kõrgus
Toimetagamine
Pleki paksus
Pinnakate
Materjal
Värv
Item no.
SKSMU 610 FT
3050
100
60
ei
1,5
Kuumtsingitud kastmismeetodil
Teras
tsink
6059705
SKSMU 615 FT
3050
150
60
ei
1,5
Kuumtsingitud kastmismeetodil
Teras
tsink
6059707
SKSMU 620 FT
3050
200
60
ei
1,5
Kuumtsingitud kastmismeetodil
Teras
tsink
6059709
SKSMU 630 FT
3050
300
60
ei
1,5
Kuumtsingitud kastmismeetodil
Teras
tsink
6059711
SKSMU 640 FT
3050
400
60
ei
1,5
Kuumtsingitud kastmismeetodil
Teras
tsink
6059713
SKSMU 650 FT
3050
500
60
ei
1,5
Kuumtsingitud kastmismeetodil
Teras
tsink
6059715
SKSMU 660 FT
3050
600
60
ei
1,5
Kuumtsingitud kastmismeetodil
Teras
tsink
6059717
