Kaablirenn SKS-Magic® 60 perforeerimata FS
Type SKSMU 610 FS
|Item no. 6059688
|EAN 4012195829843
Item no. / Type
Pikkus
Laius
Kõrgus
Pleki paksus
Smallest selling unit: 3 m
3m
m
Description

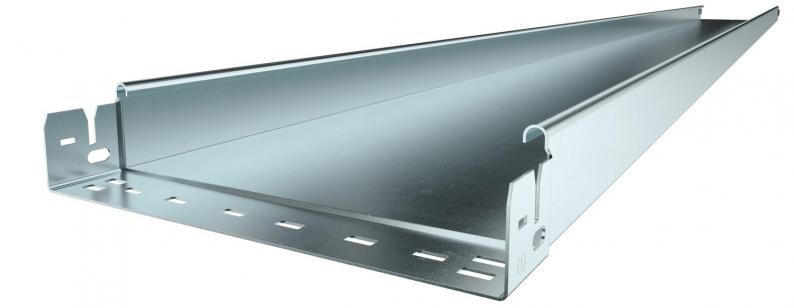

Integreeritud kiirkinnitussüsteemiga perforeerimata kaablirenn. Kaablirenni kasutatav pikkus on 3000 mm.
Läbiv potentsiaaliühtlustus on tagatud ilma lisadetailideta.
Technical data
Mõõtmed
| Pikkus | 3050 mm |
|---|---|
| Laius | 100 mm |
| Kõrgus | 60 mm |
| Mõõt B | 100 mm |
Tehnilised andmed
| Toimetagamine | ei |
|---|---|
| Külje perforatsioon | ei |
| Ühenduse teostus | intergreeritud jätkuelement |
| Pika sildega teostus | ei |
| Kasulik ristlõige | 58 cm² |
| Roostevaba teras, peitsitud | ei |
| Pleki paksus | 1,5 mm |
| Paigaldusperforeering põhjas | ei |
| NATO aukude muster | ei |
| Kasulik ristlõige | 5800 mm² |
| Kaanega | ei |
| Mõõde | 60x100x3050 |
| Pinnakate | kuumtsingitud lintmeetodil |
| Materjal | Teras |
| Värv | tsink |
| Koormuskatsetüüp standardi IEC 61537 kohaselt | II tüüp |
| kasulik pikkus | 3000 mm |
| kaablikandursüsteemi liitmiku tüüp | Klõpskinnitus |
Koormused
| Tugedevaheline kaugus 1,5 m | 2,6 kN/m |
|---|---|
| Tugedevaheline kaugus 2,0 m | 1,9 kN/m |
| Tugedevaheline kaugus 2,5 m | 1,1 kN/m |
| Tugedevaheline kaugus 3,0 m | 0,55 kN/m |
Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
Tugilaius m
Tala läbipaine mm lubatava kN/m juures
Koormusskeem katsetamisel
Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
Tala läbipaindekõver sõltuvalt tugede vahekaugusest
page.product.environmentalData.environmentalData
| CO2 jalajälg (GWP) hällist väravani | 6,6105 kg CO2e / 1 Meeter |
|---|
Accessories
Süsteemi tarvikud
Article
Type
Item no.
Amount
Downloads
0 selected
Tooteleht (1)
Kategooria ja brošüürid (2)
Deklaratsioonid (5)
Sertifikaadid (1)
Juhised ja spikrid (2)
Toote pildid (2)
3D-andmete allalaadimised (2)
Variants
Type
Pikkus
Laius
Kõrgus
Toimetagamine
Pleki paksus
Pinnakate
Materjal
Värv
Item no.
SKSMU 610 FS
3050
100
60
ei
1,5
kuumtsingitud lintmeetodil
Teras
tsink
6059688
SKSMU 615 FS
3050
150
60
ei
1,5
kuumtsingitud lintmeetodil
Teras
tsink
6059690
SKSMU 620 FS
3050
200
60
ei
1,5
kuumtsingitud lintmeetodil
Teras
tsink
6059692
SKSMU 630 FS
3050
300
60
ei
1,5
kuumtsingitud lintmeetodil
Teras
tsink
6059694
SKSMU 640 FS
3050
400
60
ei
1,5
kuumtsingitud lintmeetodil
Teras
tsink
6059696
SKSMU 650 FS
3050
500
60
ei
1,5
kuumtsingitud lintmeetodil
Teras
tsink
6059698
SKSMU 660 FS
3050
600
60
ei
1,5
kuumtsingitud lintmeetodil
Teras
tsink
6059700
