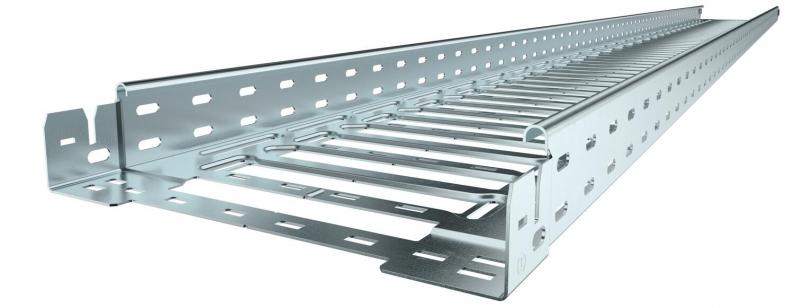

Kaablirenn SKS-Magic® 60 FS
Type SKSM 610 FS
|Item no. 6059456
|EAN 4012195832485
Item no. / Type
Pikkus
Laius
Kõrgus
Pleki paksus
Smallest selling unit: 3 m
3m
m
Description
Integreeritud kiirkinnitussüsteemiga kaablirenn. Kaablirenni kasutatav pikkus on 3000 mm.
Kaablirennil on läbiv küljeperforatsioon mõõtmetega 7 × 20 mm täiendavate ühendus- ja kinnitusdetailide monteerimiseks.
Alates 200mm laiusest kaablirennist, mille perforatsiooni osakaal on 30%, sobib kasutamiseks sprinklersüsteemides vastavalt VdS direktiivile 2092.
Magnetiline varjestussummutus ilma kaaneta 20 dB, kaanega 50 dB.
Kaablirennil on läbiv küljeperforatsioon mõõtmetega 7 × 20 mm täiendavate ühendus- ja kinnitusdetailide monteerimiseks.
Alates 200mm laiusest kaablirennist, mille perforatsiooni osakaal on 30%, sobib kasutamiseks sprinklersüsteemides vastavalt VdS direktiivile 2092.
Magnetiline varjestussummutus ilma kaaneta 20 dB, kaanega 50 dB.
Läbiv potentsiaaliühtlustus on tagatud ilma lisadetailideta.
Technical data
Mõõtmed
| Pikkus | 3050 mm |
|---|---|
| Laius | 100 mm |
| Kõrgus | 60 mm |
| Mõõt y | 62 mm |
| Mõõt L | 30 mm |
| Mõõt B | 100 mm |
Tehnilised andmed
| Toimetagamine | ei |
|---|---|
| Külje perforatsioon | jah |
| Ühenduse teostus | intergreeritud jätkuelement |
| Pika sildega teostus | ei |
| Kasulik ristlõige | 58 cm² |
| Roostevaba teras, peitsitud | ei |
| Pleki paksus | 1,5 mm |
| Paigaldusperforeering põhjas | jah |
| NATO aukude muster | ei |
| Kasulik ristlõige | 5800 mm² |
| Kaanega | ei |
| Mõõde | 60x100x3050 |
| Pinnakate | kuumtsingitud lintmeetodil |
| Materjal | Teras |
| Värv | tsink |
| Tuletõkestus | Pistiku tulekaitsekatted |
| Magnetiline sulgemine kaanega | 50 dB |
| Magnetiline sulgemine ilma kaaneta | 20 dB |
| Koormuskatsetüüp standardi IEC 61537 kohaselt | II tüüp |
| kaablikandursüsteemi liitmiku tüüp | Klõpskinnitus |
Koormused
| Tugedevaheline kaugus 1,5 m | 3 kN/m |
|---|---|
| Tugedevaheline kaugus 2,0 m | 2,25 kN/m |
| Tugedevaheline kaugus 2,5 m | 1,58 kN/m |
| Tugedevaheline kaugus 3,0 m | 1 kN/m |
| NEMA koormusklass | 8B |
Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
Tugilaius m
Tala läbipaine mm lubatava kN/m juures
Koormusskeem katsetamisel
Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
Tala läbipaindekõver sõltuvalt tugede vahekaugusest
page.product.environmentalData.environmentalData
| CO2 jalajälg (GWP) hällist väravani | 6,601 kg CO2e / 1 Meeter |
|---|
Accessories
Süsteemi tarvikud
Article
Type
Item no.
Amount
Downloads
0 selected
Tooteleht (1)
Kategooria ja brošüürid (5)
Deklaratsioonid (5)
Sertifikaadid (3)
Juhised ja spikrid (3)
Toote pildid (2)
3D-andmete allalaadimised (1)
Variants
Type
Pikkus
Laius
Kõrgus
Toimetagamine
Pleki paksus
Pinnakate
Materjal
Värv
Item no.
SKSM 610 FS
3050
100
60
ei
1,5
kuumtsingitud lintmeetodil
Teras
tsink
6059456
SKSM 620 FS
3050
200
60
ei
1,5
kuumtsingitud lintmeetodil
Teras
tsink
6059460
SKSM 630 FS
3050
300
60
ei
1,5
kuumtsingitud lintmeetodil
Teras
tsink
6059462
SKSM 640 FS
3050
400
60
ei
1,5
kuumtsingitud lintmeetodil
Teras
tsink
6059464
SKSM 650 FS
3050
500
60
ei
1,5
kuumtsingitud lintmeetodil
Teras
tsink
6059466
SKSM 660 FS
3050
600
60
ei
1,5
kuumtsingitud lintmeetodil
Teras
tsink
6059468
