Kaablirenn SKS-Magic® 60 A4

Kaablirenn SKS-Magic® 60 A4

Type SKSM 610 A4
|
Item no. 6059507
|
EAN 4012195832843
Show all variants
Item no. / Type
Pikkus
Laius
Kõrgus
Pleki paksus

Smallest selling unit: 3 m

m

Description

Integreeritud kiirkinnitussüsteemiga kaablirenn. Kaablirenni kasutatav pikkus on 3000 mm.

Kaablirennil on läbiv küljerforatsioon mõõtmetega 7 × 20 mm täiendavate ühendus- ja kinnitusdetailide paigaldamiseks..

Alates 200mm laiusest kaablirennist, mille perforatsiooni osakaal on 30%, sobib kasutamiseks sprinklersüsteemides vastavalt VdS direktiivile 2092.

Läbiv potentsiaaliühtlustus on tagatud ilma lisadetailideta.

  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Saksamaa
  • Communautés Européennes, EÜ vastavusdeklaratsioon vastavalt EÜ direktiividele
  • UKCA vastavusdeklaratsioon
  • Toote keskkonnadeklaratsioon (EPD)
  • CO₂ jalajälg (PCF)

Technical data

Mõõtmed

Pikkus3050 mm
Laius100 mm
Kõrgus60 mm
Mõõt y62 mm
Mõõt L30 mm
Mõõt B100 mm

Tehnilised andmed

Toimetagamineei
Külje perforatsioonjah
Ühenduse teostusintergreeritud jätkuelement
Pika sildega teostusei
Kasulik ristlõige58 cm²
Roostevaba teras, peitsitudei
Pleki paksus1,5 mm
Paigaldusperforeering põhjasjah
NATO aukude musterei
Kasulik ristlõige5800 mm²
Kaanegaei
Mõõde60x100x3050
Pinnakatehele, järeltöödeldud
Materjalroostevaba teras 1.4571
Värvroostevaba teras
Magnetiline sulgemine kaanega50 dB
Magnetiline sulgemine ilma kaaneta20 dB
Koormuskatsetüüp standardi IEC 61537 kohaseltII tüüp
kaablikandursüsteemi liitmiku tüüpKlõpskinnitus

Koormused

Tugedevaheline kaugus 1,5 m3 kN/m
Tugedevaheline kaugus 2,0 m2,25 kN/m
Tugedevaheline kaugus 2,5 m1,58 kN/m
Tugedevaheline kaugus 3,0 m1 kN/m

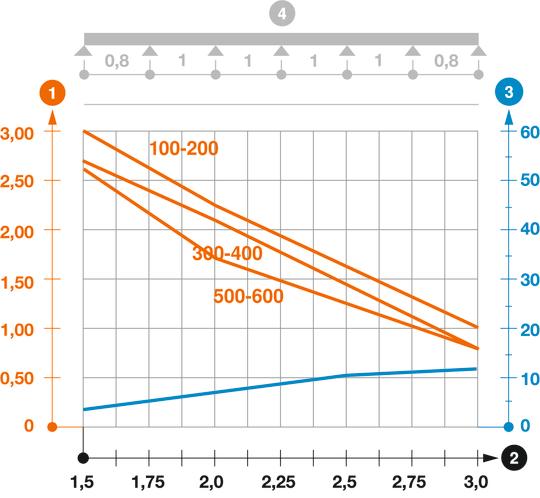

Kaablirenni (tüüp SKSM 60) koormusdiagramm

Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta

Tugilaius m

Tala läbipaine mm lubatava kN/m juures

Koormusskeem katsetamisel

Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)

Tala läbipaindekõver sõltuvalt tugede vahekaugusest

page.product.environmentalData.environmentalData

CO2 jalajälg (GWP) hällist väravani14,0605 kg CO2e / 1 Meeter

Accessories

Süsteemi tarvikud

Item no. 6036650

90° -poogen 60 A4
Type
RB 90 610 A4

Smallest selling unit: 1 Tükki

Tükki

Type
RB W 610 A4

Smallest selling unit: 1 Tükki

Tükki

Item no. 6042371

Hargnemisühendus 60 A4
Type
RAA 610 A4

Smallest selling unit: 1 Tükki

Tükki

Downloads

0 selected

Tooteleht (1)
Kategooria ja brošüürid (2)
Deklaratsioonid (5)
Sertifikaadid (2)
Juhised ja spikrid (2)
Toote pildid (3)
3D-andmete allalaadimised (1)

Variants

Laius
SKSM 610 A4
Item no.
6059507
Pikkus
3050
Laius
100
Kõrgus
60
Toimetagamine
ei
Pleki paksus
1,5
Pinnakate
hele, järeltöödeldud
Materjal
roostevaba teras 1.4571
Värv
roostevaba teras
SKSM 620 A4
Item no.
6059511
Pikkus
3050
Laius
200
Kõrgus
60
Toimetagamine
ei
Pleki paksus
1,5
Pinnakate
hele, järeltöödeldud
Materjal
roostevaba teras 1.4571
Värv
roostevaba teras
SKSM 630 A4
Item no.
6059513
Pikkus
3050
Laius
300
Kõrgus
60
Toimetagamine
ei
Pleki paksus
1,5
Pinnakate
hele, järeltöödeldud
Materjal
roostevaba teras 1.4571
Värv
roostevaba teras
SKSM 640 A4
Item no.
6059515
Pikkus
3050
Laius
400
Kõrgus
60
Toimetagamine
ei
Pleki paksus
1,5
Pinnakate
hele, järeltöödeldud
Materjal
roostevaba teras 1.4571
Värv
roostevaba teras
SKSM 650 A4
Item no.
6059517
Pikkus
3050
Laius
500
Kõrgus
60
Toimetagamine
ei
Pleki paksus
1,5
Pinnakate
hele, järeltöödeldud
Materjal
roostevaba teras 1.4571
Värv
roostevaba teras
SKSM 660 A4
Item no.
6059519
Pikkus
3050
Laius
600
Kõrgus
60
Toimetagamine
ei
Pleki paksus
1,5
Pinnakate
hele, järeltöödeldud
Materjal
roostevaba teras 1.4571
Värv
roostevaba teras
