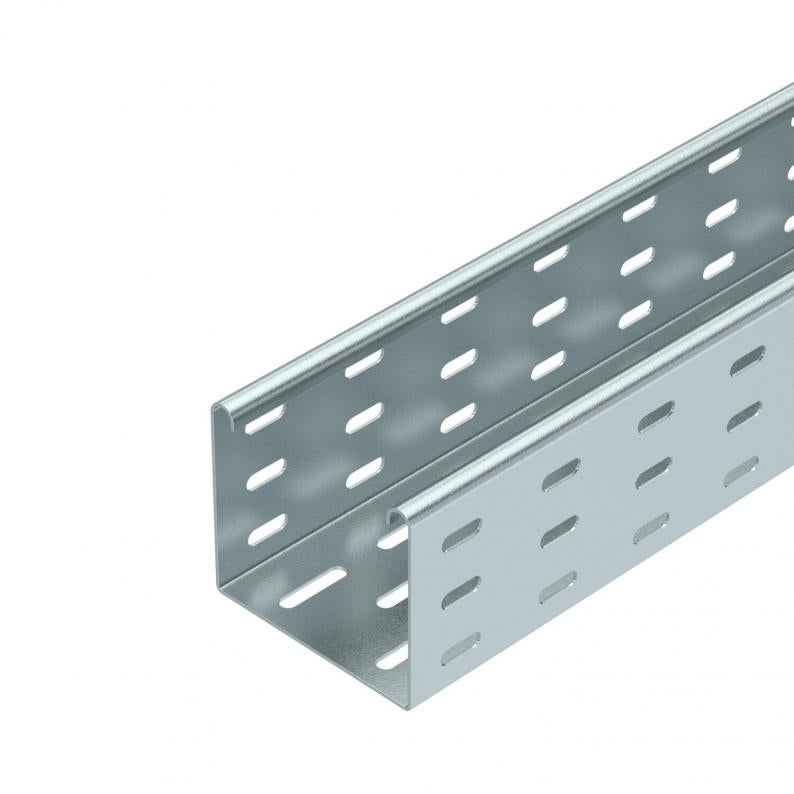

Kaablirenn SKS 85 FS
Type SKS 810 FS
|Item no. 6058108
|EAN 4012196061099
Item no. / Type
Pikkus
Laius
Pleki paksus
Smallest selling unit: 3 m
3m
m
Description
SKS 85 = raske kaablirennisüsteem küljekõrgusega 85 mm.
Magnetiline varjestussummutus ilma kaaneta 20 dB, kaanega 50 dB.
Magnetiline varjestussummutus ilma kaaneta 20 dB, kaanega 50 dB.
Technical data
Mõõtmed
| Pikkus | 3000 mm |
|---|---|
| Laius | 100 mm |
| Kõrgus | 85 mm |
| Mõõt B | 100 mm |
| Dimension W | 100 mm |
Tehnilised andmed
| Toimetagamine | ei |
|---|---|
| Külje perforatsioon | jah |
| Ühenduse teostus | ilma jätkuelemendita |
| Pika sildega teostus | ei |
| Kasulik ristlõige | 83 cm² |
| Roostevaba teras, peitsitud | ei |
| Pleki paksus | 1,5 mm |
| Paigaldusperforeering põhjas | jah |
| NATO aukude muster | ei |
| Kasulik ristlõige | 8300 mm² |
| Kaanega | ei |
| Mõõtmed | 85 x 100 |
| ROHS vastavus | jah |
| Mõõde | 85x100x3000 |
| Pinnakate | kuumtsingitud lintmeetodil |
| Materjal | Teras |
| Värv | tsink |
| Koormuskatsetüüp standardi IEC 61537 kohaselt | II tüüp |
| kaablikandursüsteemi liitmiku tüüp | kruvitud |
| Tooteseeria | SKS Series |
Koormused
| Tugedevaheline kaugus 1,5 m | 2,8 kN/m |
|---|---|
| Tugedevaheline kaugus 2,0 m | 2,25 kN/m |
| Tugedevaheline kaugus 2,5 m | 1,5 kN/m |
| Tugedevaheline kaugus 3,0 m | 0,75 kN/m |
Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
Tugilaius m
Tala läbipaine mm lubatava kN/m juures
Koormusskeem katsetamisel
Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
Tala läbipaindekõver sõltuvalt tugede vahekaugusest
Environmental Data
| CO2 jalajälg (GWP) hällist väravani | 8,2754 kg CO2e / 1 Meeter |
|---|---|
| CO₂ Footprint (GWP) | 8,2754 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metres |
| Declared Unit Quantity | 1 |
| EPD-verified | jah |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
Accessories
Süsteemi tarvikud
Article
Type
Item no.
Amount
Downloads
0 selected
Tooteleht (1)
Kategooria ja brošüürid (1)
Deklaratsioonid (5)
Sertifikaadid (1)
Juhised ja spikrid (3)
Toote pildid (3)
3D-andmete allalaadimised (2)
Variants
Type
Pikkus
Laius
Toimetagamine
Pleki paksus
Pinnakate
Materjal
Item no.
SKS 810 FS
3000
100
ei
1,5
kuumtsingitud lintmeetodil
Teras
6058108
SKS 820 FS
3000
200
ei
1,5
kuumtsingitud lintmeetodil
Teras
6058205

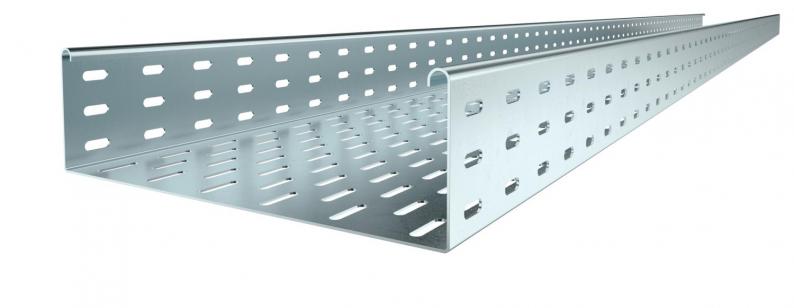

SKS 830 FS
3000
300
ei
1,5
kuumtsingitud lintmeetodil
Teras
6058302
SKS 840 FS
3000
400
ei
1,5
kuumtsingitud lintmeetodil
Teras
6058396
SKS 850 FS
3000
500
ei
1,5
kuumtsingitud lintmeetodil
Teras
6058507
SKS 860 FS
3000
600
ei
1,5
kuumtsingitud lintmeetodil
Teras
6058604
Laius
SKS 810 FS
Item no.
6058108
Pikkus
3000
Laius
100
Toimetagamine
ei
Pleki paksus
1,5
Pinnakate
kuumtsingitud lintmeetodil
Materjal
Teras
SKS 820 FS
Item no.
6058205
Pikkus
3000
Laius
200
Toimetagamine
ei
Pleki paksus
1,5
Pinnakate
kuumtsingitud lintmeetodil
Materjal
Teras
SKS 830 FS
Item no.
6058302
Pikkus
3000
Laius
300
Toimetagamine
ei
Pleki paksus
1,5
Pinnakate
kuumtsingitud lintmeetodil
Materjal
Teras
SKS 840 FS
Item no.
6058396
Pikkus
3000
Laius
400
Toimetagamine
ei
Pleki paksus
1,5
Pinnakate
kuumtsingitud lintmeetodil
Materjal
Teras
SKS 850 FS
Item no.
6058507
Pikkus
3000
Laius
500
Toimetagamine
ei
Pleki paksus
1,5
Pinnakate
kuumtsingitud lintmeetodil
Materjal
Teras
SKS 860 FS
Item no.
6058604
Pikkus
3000
Laius
600
Toimetagamine
ei
Pleki paksus
1,5
Pinnakate
kuumtsingitud lintmeetodil
Materjal
Teras
