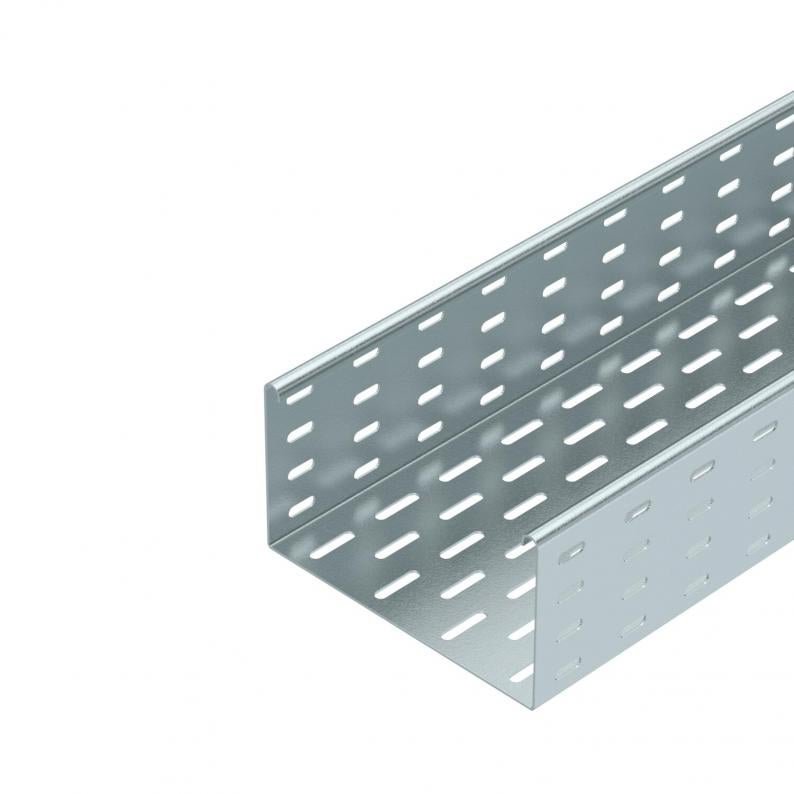

Kaablirenn SKS 110 FS
Type SKS 120 FS
|Item no. 6061206
|EAN 4012196062232
Item no. / Type
Pikkus
Laius
Pleki paksus
Smallest selling unit: 3 m
3m
m
Description
SKS 110 = raske kaablirennisüsteem küljekõrgusega 110 mm.
Magnetiline varjestussummutus ilma kaaneta 20 dB, kaanega 50 dB.
Magnetiline varjestussummutus ilma kaaneta 20 dB, kaanega 50 dB.
Technical data
Mõõtmed
| Pikkus | 3000 mm |
|---|---|
| Laius | 200 mm |
| Kõrgus | 110 mm |
| Dimension W | 200 mm |
Tehnilised andmed
| Toimetagamine | ei |
|---|---|
| Külje perforatsioon | jah |
| Ühenduse teostus | ilma jätkuelemendita |
| Pika sildega teostus | ei |
| Kasulik ristlõige | 218 cm² |
| Roostevaba teras, peitsitud | ei |
| Pleki paksus | 1,5 mm |
| Paigaldusperforeering põhjas | jah |
| NATO aukude muster | ei |
| Kasulik ristlõige | 21800 mm² |
| Kaanega | ei |
| Mõõtmed | 110 x 200 |
| ROHS vastavus | jah |
| Mõõde | 110x200x3000 |
| Pinnakate | kuumtsingitud lintmeetodil |
| Materjal | Teras |
| Värv | tsink |
| Koormuskatsetüüp standardi IEC 61537 kohaselt | II tüüp |
| kaablikandursüsteemi liitmiku tüüp | kruvitud |
| Tooteseeria | SKS Series |
Koormused
| Tugedevaheline kaugus 1,5 m | 3 kN/m |
|---|---|
| Tugedevaheline kaugus 2,0 m | 2,4 kN/m |
| Tugedevaheline kaugus 2,5 m | 1,76 kN/m |
| Tugedevaheline kaugus 3,0 m | 1,2 kN/m |
| Tugedevaheline kaugus 3,5 m | 0,84 kN/m |
| Tugedevaheline kaugus 4,0m | 0,8 kN/m |
Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
Tugilaius m
Tala läbipaine mm lubatava kN/m juures
Koormusskeem katsetamisel
Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
Tala läbipaindekõver sõltuvalt tugede vahekaugusest
Environmental Data
| CO2 jalajälg (GWP) hällist väravani | 12,3473 kg CO2e / 1 Meeter |
|---|---|
| CO₂ Footprint (GWP) | 12,3473 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metres |
| Declared Unit Quantity | 1 |
| EPD-verified | jah |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
Accessories
Süsteemi tarvikud
Article
Type
Item no.
Amount
Item no. 6067131
Jätk- ja nurkühendus 110 FSType
RLVL 110 FS
Smallest selling unit: 10 Tükki
10Tükki
Tükki
Downloads
0 selected
Tooteleht (1)
Deklaratsioonid (5)
Sertifikaadid (1)
Juhised ja spikrid (3)
Toote pildid (3)
3D-andmete allalaadimised (2)
Variants
Type
Pikkus
Laius
Toimetagamine
Pleki paksus
Pinnakate
Materjal
Item no.
SKS 110 FS
3000
100
ei
1,5
kuumtsingitud lintmeetodil
Teras
6061109
SKS 120 FS
3000
200
ei
1,5
kuumtsingitud lintmeetodil
Teras
6061206
SKS 130 FS
3000
300
ei
1,5
kuumtsingitud lintmeetodil
Teras
6061303
SKS 140 FS
3000
400
ei
1,5
kuumtsingitud lintmeetodil
Teras
6061400
SKS 150 FS
3000
500
ei
1,5
kuumtsingitud lintmeetodil
Teras
6061508
