Kaablirenn RKS-Magic® 60 FT

Kaablirenn RKS-Magic® 60 FT

Type RKSM 610 FT
|
Item no. 6047612
|
EAN 4012195903895
Show all variants
Item no. / Type
Pikkus
Laius
Kõrgus
Toimetagamine
Pleki paksus

Smallest selling unit: 3 m

m

Description

Integreeritud kiirkinnitussüsteemiga kaablirenn. Kaablirenni kasutatav pikkus on 3000 mm.

Kaablirennil on läbiv külgperforatsioon mõõtmetega 7 × 20 mm täiendavate ühendus- ja kinnitusdetailide monteerimiseks.

Keermesvarrastega vahetuks riputamiseks mõeldud aukude läbimõõt on 11 mm.
Magnetiline varjestussummutus ilma kaaneta 20 dB, kaanega 50 dB.

Läbiv potentsiaaliühtlustus on tagatud ilma lisadetailideta.

  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Saksamaa
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EÜ vastavusdeklaratsioon vastavalt EÜ direktiividele
  • UKCA vastavusdeklaratsioon
  • Toime tagamise klass E30
  • Toimetagamisklass E60ja
  • Toime tagamise klass E90
  • Toote keskkonnadeklaratsioon (EPD)
  • CO₂ jalajälg (PCF)

Technical data

Mõõtmed

Pikkus3050 mm
Laius100 mm
Kõrgus60 mm
Mõõt y50 mm
Mõõt B100 mm

Tehnilised andmed

Toimetagaminejah
Külje perforatsioonjah
Ühenduse teostusintergreeritud jätkuelement
Pika sildega teostusei
Kasulik ristlõige58 cm²
Roostevaba teras, peitsitudei
Pleki paksus1 mm
Paigaldusperforeering põhjasjah
NATO aukude musterei
Kasulik ristlõige5800 mm²
Kaanegaei
Põhjaperforatsioon1,00
Mõõde60x100x3050
PinnakateKuumtsingitud kastmismeetodil
MaterjalTeras
Värvtsink
TuletõkestusFunktsiooni tagamise kaablispetsiifilised kandekonstruktsioonid
Magnetiline sulgemine kaanega50 dB
Magnetiline sulgemine ilma kaaneta20 dB
Koormuskatsetüüp standardi IEC 61537 kohaseltII tüüp
kasulik pikkus3000 mm
kaablikandursüsteemi liitmiku tüüpKlõpskinnitus

Koormused

Tugedevaheline kaugus 1,0 m1,2 kN/m
Tugedevaheline kaugus 1,5 m0,9 kN/m
Tugedevaheline kaugus 2,0 m0,6 kN/m
Tugedevaheline kaugus 2,5 m0,4 kN/m
NEMA koormusklass8AA

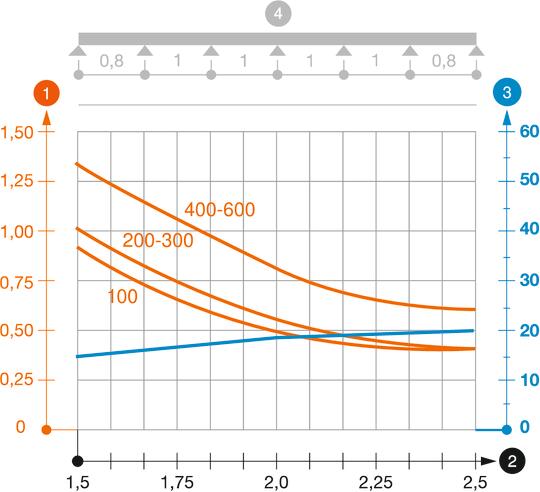

Kaablirenni (tüüp RKSM 60) koormusdiagramm

Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta

Tugilaius m

Tala läbipaine mm lubatava kN/m juures

Koormusskeem katsetamisel

Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)

Tala läbipaindekõver sõltuvalt tugede vahekaugusest

page.product.environmentalData.environmentalData

CO2 jalajälg (GWP) hällist väravani4,5534 kg CO2e / 1 Meeter

Accessories

Süsteemi tarvikud

Item no. 6068936

Jätkukomplekt Magic DD
Type
KTSMV 610 DD

Smallest selling unit: 1 Tükki

Tükki

Item no. 6051340

Kaas pöördriiviga FT
Type
DRL 100 FT

Smallest selling unit: 3 m

m

Item no. 6036130

45° -poogen 60 FT
Type
RB 45 610 FT

Smallest selling unit: 1 Tükki

Tükki

Downloads

0 selected

Tooteleht (1)
Kategooria ja brošüürid (9)
Deklaratsioonid (5)
Sertifikaadid (6)
Juhised ja spikrid (3)
Toote pildid (3)
3D-andmete allalaadimised (2)

Variants

Laius
Toimetagamine
RKSM 610 FT
Item no.
6047612
Pikkus
3050
Laius
100
Kõrgus
60
Toimetagamine
jah
Pleki paksus
1
Pinnakate
Kuumtsingitud kastmismeetodil
Materjal
Teras
Värv
tsink
RKSM 615 FT
Item no.
6047631
Pikkus
3050
Laius
150
Kõrgus
60
Toimetagamine
jah
Pleki paksus
1
Pinnakate
Kuumtsingitud kastmismeetodil
Materjal
Teras
Värv
tsink
RKSM 620 FT
Item no.
6047639
Pikkus
3050
Laius
200
Kõrgus
60
Toimetagamine
jah
Pleki paksus
1
Pinnakate
Kuumtsingitud kastmismeetodil
Materjal
Teras
Värv
tsink
RKSM 630 FT
Item no.
6047655
Pikkus
3050
Laius
300
Kõrgus
60
Toimetagamine
jah
Pleki paksus
1
Pinnakate
Kuumtsingitud kastmismeetodil
Materjal
Teras
Värv
tsink
RKSM 640 FT
Item no.
6047690
Pikkus
3050
Laius
400
Kõrgus
60
Toimetagamine
jah
Pleki paksus
1
Pinnakate
Kuumtsingitud kastmismeetodil
Materjal
Teras
Värv
tsink
RKSM 650 FT
Item no.
6047720
Pikkus
3050
Laius
500
Kõrgus
60
Toimetagamine
ei
Pleki paksus
1
Pinnakate
Kuumtsingitud kastmismeetodil
Materjal
Teras
Värv
tsink
RKSM 660 FT
Item no.
6047736
Pikkus
3050
Laius
600
Kõrgus
60
Toimetagamine
ei
Pleki paksus
1
Pinnakate
Kuumtsingitud kastmismeetodil
Materjal
Teras
Värv
tsink
