Kaablirenn RKS-Magic® 60 A4
Type RKSM 610 A4
|Item no. 6047614
|EAN 4012195706113
Item no. / Type
Pikkus
Laius
Kõrgus
Toimetagamine
Pleki paksus
Smallest selling unit: 3 m
3m
m
Description

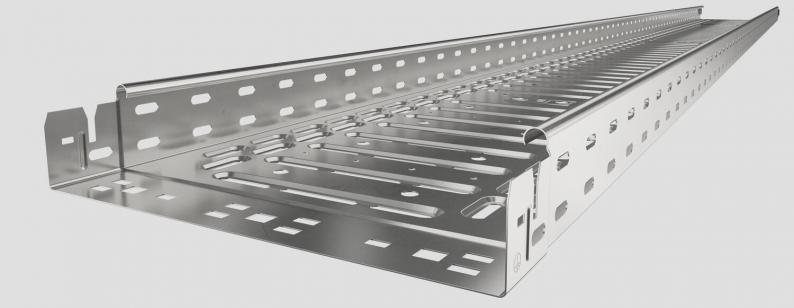

Integreeritud kiirkinnitussüsteemiga kaablirenn. Kaablirenni kasutatav pikkus on 3000 mm.
Kaablirennil on läbiv külgperforatsioon mõõtmetega 7 × 20 mm täiendavate ühendus- ja kinnitusdetailide monteerimiseks.
Keermesvarrastega vahetuks riputamiseks mõeldud aukude läbimõõt on 11 mm.
Magnetiline varjestussummutus ilma kaaneta 20 dB, kaanega 50 dB.
Kaablirennil on läbiv külgperforatsioon mõõtmetega 7 × 20 mm täiendavate ühendus- ja kinnitusdetailide monteerimiseks.
Keermesvarrastega vahetuks riputamiseks mõeldud aukude läbimõõt on 11 mm.
Magnetiline varjestussummutus ilma kaaneta 20 dB, kaanega 50 dB.
Läbiv potentsiaaliühtlustus on tagatud ilma lisadetailideta.
Technical data
Mõõtmed
| Pikkus | 3050 mm |
|---|---|
| Laius | 100 mm |
| Kõrgus | 60 mm |
| Mõõt y | 50 mm |
| Mõõt B | 100 mm |
Tehnilised andmed
| Toimetagamine | jah |
|---|---|
| Külje perforatsioon | jah |
| Ühenduse teostus | intergreeritud jätkuelement |
| Pika sildega teostus | ei |
| Kasulik ristlõige | 58 cm² |
| Roostevaba teras, peitsitud | ei |
| Pleki paksus | 0,75 mm |
| Paigaldusperforeering põhjas | jah |
| NATO aukude muster | ei |
| Kasulik ristlõige | 5800 mm² |
| Kaanega | ei |
| Põhjaperforatsioon | 1 |
| Mõõde | 60x100x3050 |
| Pinnakate | hele, järeltöödeldud |
| Materjal | roostevaba teras 1.4571 |
| Värv | roostevaba teras |
| Tuletõkestus | Funktsiooni tagamise kaablispetsiifilised kandekonstruktsioonid |
| Magnetiline sulgemine kaanega | 50 dB |
| Magnetiline sulgemine ilma kaaneta | 20 dB |
| Koormuskatsetüüp standardi IEC 61537 kohaselt | II tüüp |
| kasulik pikkus | 3000 mm |
| kaablikandursüsteemi liitmiku tüüp | Klõpskinnitus |
Koormused
| Tugedevaheline kaugus 1,0 m | 1,2 kN/m |
|---|---|
| Tugedevaheline kaugus 1,5 m | 0,9 kN/m |
| Tugedevaheline kaugus 2,0 m | 0,6 kN/m |
| Tugedevaheline kaugus 2,5 m | 0,4 kN/m |
Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
Tugilaius m
Tala läbipaine mm lubatava kN/m juures
Koormusskeem katsetamisel
Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
Tala läbipaindekõver sõltuvalt tugede vahekaugusest
page.product.environmentalData.environmentalData
| CO2 jalajälg (GWP) hällist väravani | 7,5251 kg CO2e / 1 Meeter |
|---|
Accessories
Süsteemi tarvikud
Article
Type
Item no.
Amount
Item no. 6037170
Reguleeritava nurgaga poogen 60 A4Type
RB W 610 A4
Smallest selling unit: 1 Tükki
1Tükki
Tükki
Downloads
0 selected
Tooteleht (1)
Kategooria ja brošüürid (7)
Deklaratsioonid (5)
Sertifikaadid (3)
Juhised ja spikrid (2)
Toote pildid (3)
3D-andmete allalaadimised (2)
Variants
Type
Pikkus
Laius
Kõrgus
Toimetagamine
Pleki paksus
Pinnakate
Materjal
Värv
Item no.
RKSM 610 A4
3050
100
60
jah
0,75
hele, järeltöödeldud
roostevaba teras 1.4571
roostevaba teras
6047614
RKSM 615 A4
3050
150
60
jah
0,75
hele, järeltöödeldud
roostevaba teras 1.4571
roostevaba teras
6047633
RKSM 620 A4
3050
200
60
jah
0,75
hele, järeltöödeldud
roostevaba teras 1.4571
roostevaba teras
6047641
RKSM 630 A4
3050
300
60
jah
0,75
hele, järeltöödeldud
roostevaba teras 1.4571
roostevaba teras
6047657
RKSM 640 A4
3050
400
60
ei
0,9
hele, järeltöödeldud
roostevaba teras 1.4571
roostevaba teras
6047692
RKSM 650 A4
3050
500
60
ei
0,9
hele, järeltöödeldud
roostevaba teras 1.4571
roostevaba teras
6047722
RKSM 660 A4
3050
600
60
ei
0,9
hele, järeltöödeldud
roostevaba teras 1.4571
roostevaba teras
6047738
