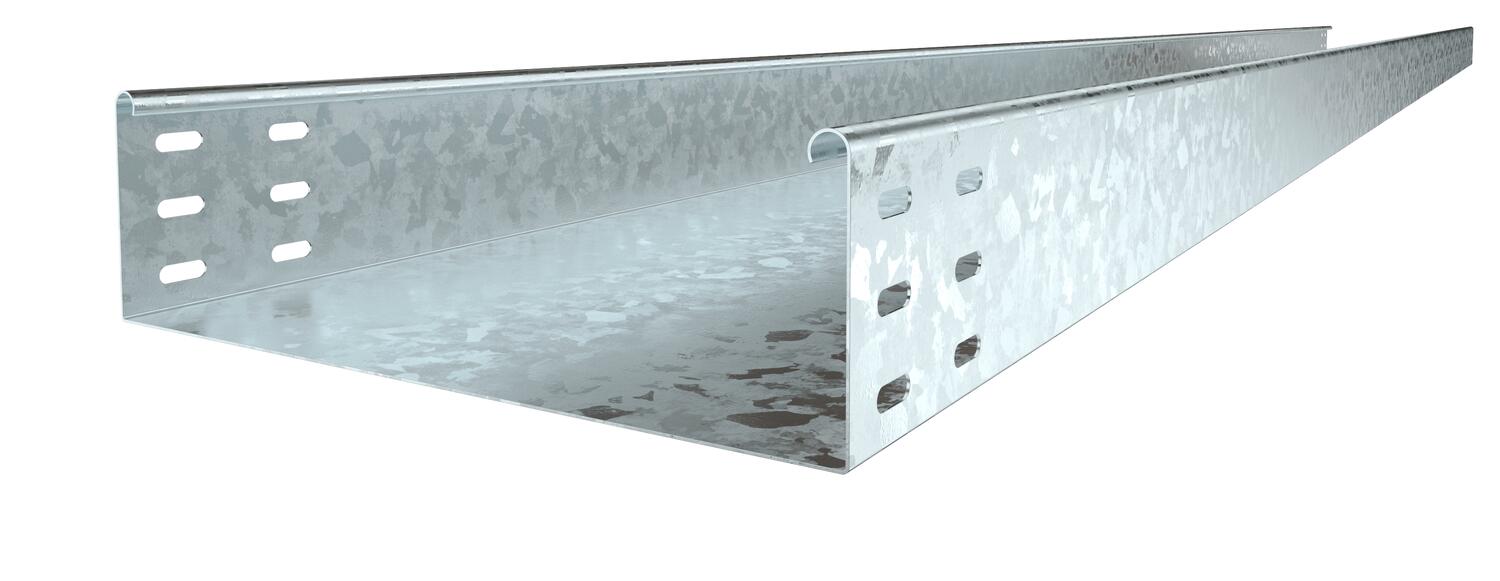

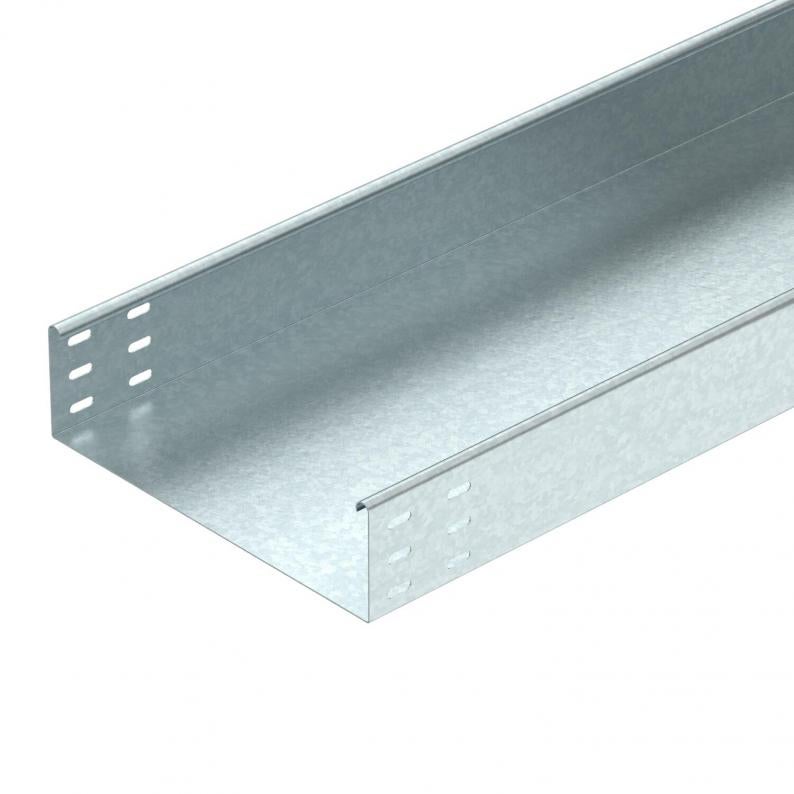

Kaablirenn MKSU 85 FT

Kaablirenn MKSU 85 FT

Type MKSU 860 FT
|
Item no. 6064571
|
EAN 4012195806103
Show all variants
Item no. / Type
6064571 / MKSU 860 FT
Pikkus
3000 mm
Laius
600 mm
Toimetagamine
ei
Pleki paksus
1 mm
Pinnakate
Kuumtsingitud kastmismeetodil
Materjal
Teras

This item is a discontinued product!

You can find the successor product here.

Smallest selling unit: 3 m

m

Description

MKSU 85 = keskmise tugevusega kaablirennisüsteem, küljekõrgus 85 mm.

Including connector, type RLVL 85.

  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EÜ vastavusdeklaratsioon vastavalt EÜ direktiividele
  • UKCA vastavusdeklaratsioon
  • Toote keskkonnadeklaratsioon (EPD)
  • CO₂ jalajälg (PCF)

Technical data

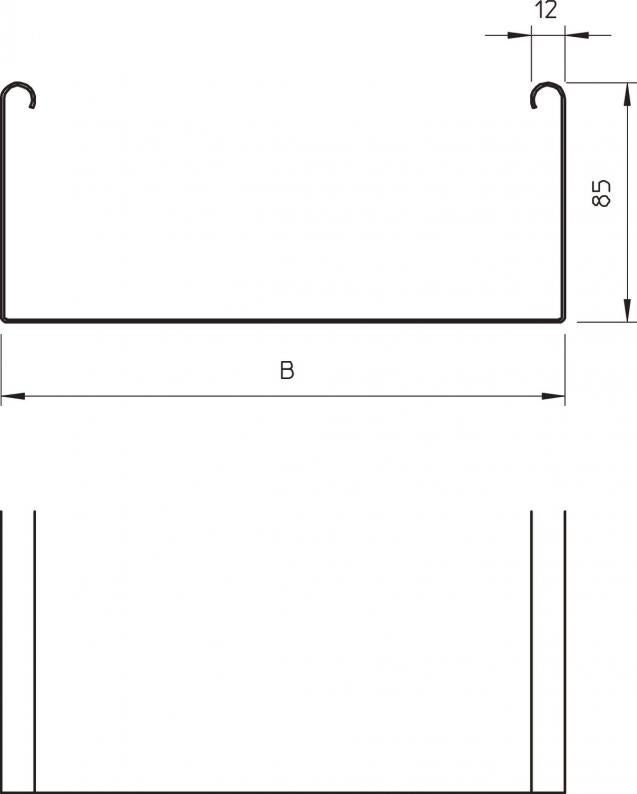

Mõõtmed

Pikkus3000 mm
Laius600 mm
Kõrgus85 mm
Mõõt B600 mm

Tehnilised andmed

Toimetagamineei
Külje perforatsioonei
Ühenduse teostusilma jätkuelemendita
Pika sildega teostusei
Kasulik ristlõige508 cm²
Roostevaba teras, peitsitudei
Pleki paksus1 mm
Paigaldusperforeering põhjasei
NATO aukude musterei
Kasulik ristlõige50800 mm²
Kaanegaei
ROHS vastavusjah
Mõõde85x600x3000
PinnakateKuumtsingitud kastmismeetodil
MaterjalTeras
Värvtsink
Koormuskatsetüüp standardi IEC 61537 kohaseltII tüüp
kaablikandursüsteemi liitmiku tüüpkruvitud
TooteseeriaMKS Series

Koormused

Tugedevaheline kaugus 1,5 m1,75 kN/m
Tugedevaheline kaugus 1,75 m1,4 kN/m
Tugedevaheline kaugus 2,0 m1,1 kN/m
Tugedevaheline kaugus 2,5 m0,5 kN/m
Kaablirenni MKSU 85 koormusdiagramm

Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta

Tugilaius m

Tala läbipaine mm lubatava kN/m juures

Koormusskeem katsetamisel

Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)

Tala läbipaindekõver sõltuvalt tugede vahekaugusest

Environmental Data

CO2 jalajälg (GWP) hällist väravani15,0147 kg CO₂e / 1 Meeter
CO₂ Footprint (GWP)15,0147 kg CO₂e
Determination date of CO2 value2025-04-02T00:00:00.000+0200
Declared UnitMetres
Declared Unit Quantity1
EPD-verifiedjah
Expiry date EPD10.07.2029
Declaration number EPD EPD-KTO-17.0
EPD standard / LCA standard (norms)DIN EN ISO 14025,EN 15804 + A2

Accessories

Süsteemi tarvikud
Type
RLVL 85 FT

Smallest selling unit: 10 Tükki

Tükki

Item no. 6036722

90° -poogen 85 FT
Type
RB 90 860 FT

Smallest selling unit: 1 Tükki

Tükki

Type
RB W 860 FT

Smallest selling unit: 1 Tükki

Tükki
