Kaablirenn MKSU 60 FS
Type MKSU 610 FS
|Item no. 6063160
|EAN 4012196063611
Item no. / Type
Pikkus
Laius
Pleki paksus
Smallest selling unit: 3 m
3m
m
Description

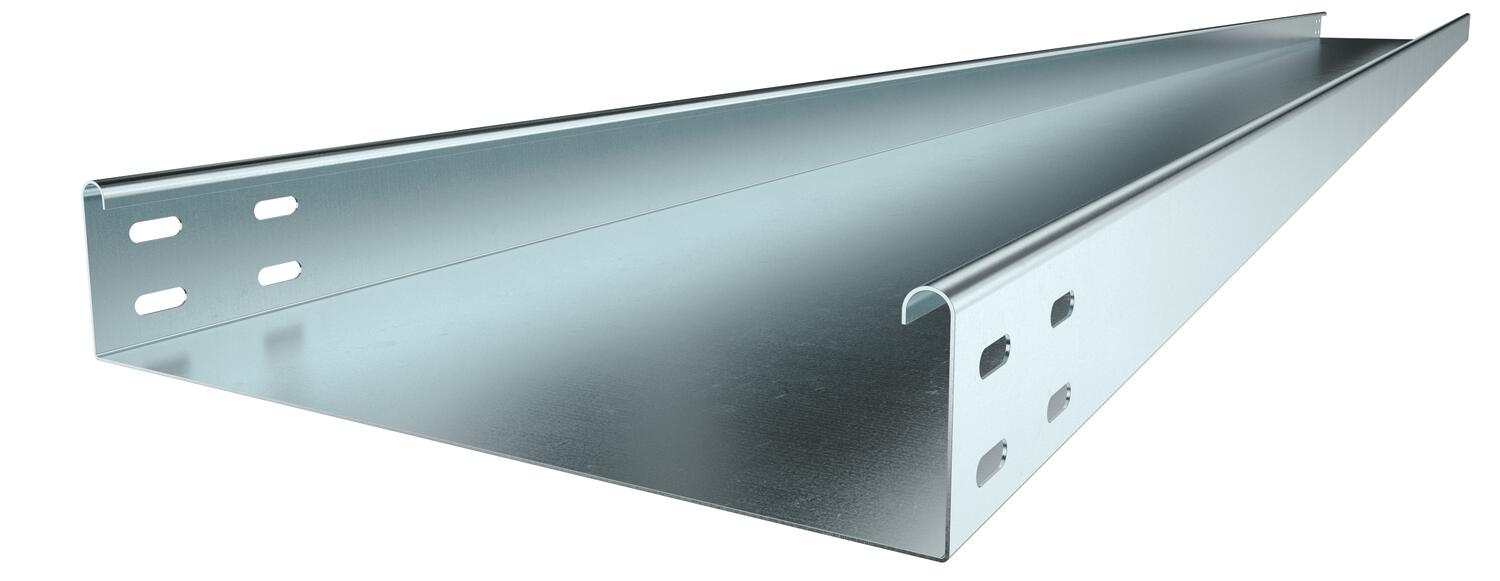

MKSU 60 = keskmise raskusega kaablirennisüsteem, perforeerimata, küljekõrgus 60 mm. Pikiühendused tuleb eraldi tellida.
Magnetiline varjestussummutus ilma kaaneta 20 dB, kaanega 50 dB.
Magnetiline varjestussummutus ilma kaaneta 20 dB, kaanega 50 dB.
Kaablirenni mõlemal küljel on ühenduste jaoks perforatsioon.
Technical data
Mõõtmed
| Pikkus | 3000 mm |
|---|---|
| Laius | 100 mm |
| Kõrgus | 60 mm |
| Mõõt B | 100 mm |
Tehnilised andmed
| Toimetagamine | ei |
|---|---|
| Külje perforatsioon | ei |
| Ühenduse teostus | ilma jätkuelemendita |
| Pika sildega teostus | ei |
| Kasulik ristlõige | 58 cm² |
| Roostevaba teras, peitsitud | ei |
| Pleki paksus | 1 mm |
| Paigaldusperforeering põhjas | ei |
| NATO aukude muster | ei |
| Kasulik ristlõige | 5800 mm² |
| Kaanega | ei |
| Mõõtmed | 60 x 100 |
| ROHS vastavus | jah |
| Põhjaperforatsioon | 0 |
| Mõõde | 60x100x3000 |
| Pinnakate | kuumtsingitud lintmeetodil |
| Materjal | Teras |
| Värv | tsink |
| Koormuskatsetüüp standardi IEC 61537 kohaselt | II tüüp |
| kaablikandursüsteemi liitmiku tüüp | kruvitud |
| Tooteseeria | MKS Series |
Koormused
| Tugedevaheline kaugus 1,5 m | 1,5 kN/m |
|---|---|
| Tugedevaheline kaugus 1,75 m | 1,25 kN/m |
| Tugedevaheline kaugus 2,0 m | 1 kN/m |
| Tugedevaheline kaugus 2,5 m | 0,5 kN/m |
Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
Tugilaius m
Tala läbipaine mm lubatava kN/m juures
Koormusskeem katsetamisel
Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
Tala läbipaindekõver sõltuvalt tugede vahekaugusest
Environmental Data
| CO2 jalajälg (GWP) hällist väravani | 4,3222 kg CO2e / 1 Meeter |
|---|---|
| CO₂ Footprint (GWP) | 4,3222 kg CO₂e |
| Determination date of CO2 value | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Metres |
| Declared Unit Quantity | 1 |
| EPD-verified | jah |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
Accessories
Süsteemi tarvikud
Article
Type
Item no.
Amount
Downloads
0 selected
Tooteleht (1)
Kategooria ja brošüürid (2)
Deklaratsioonid (5)
Sertifikaadid (1)
Juhised ja spikrid (2)
Toote pildid (3)
3D-andmete allalaadimised (1)
Variants
Type
Pikkus
Laius
Toimetagamine
Pleki paksus
Pinnakate
Materjal
Item no.
MKSU 610 FS
3000
100
ei
1
kuumtsingitud lintmeetodil
Teras
6063160
MKSU 615 FS
3000
150
ei
1
kuumtsingitud lintmeetodil
Teras
6063179
MKSU 620 FS
3000
200
ei
1
kuumtsingitud lintmeetodil
Teras
6063187
MKSU 630 FS
3000
300
ei
1
kuumtsingitud lintmeetodil
Teras
6063209
MKSU 640 FS
3000
400
ei
1
kuumtsingitud lintmeetodil
Teras
6063225
Laius
MKSU 610 FS
Item no.
6063160
Pikkus
3000
Laius
100
Toimetagamine
ei
Pleki paksus
1
Pinnakate
kuumtsingitud lintmeetodil
Materjal
Teras
MKSU 615 FS
Item no.
6063179
Pikkus
3000
Laius
150
Toimetagamine
ei
Pleki paksus
1
Pinnakate
kuumtsingitud lintmeetodil
Materjal
Teras
MKSU 620 FS
Item no.
6063187
Pikkus
3000
Laius
200
Toimetagamine
ei
Pleki paksus
1
Pinnakate
kuumtsingitud lintmeetodil
Materjal
Teras
MKSU 630 FS
Item no.
6063209
Pikkus
3000
Laius
300
Toimetagamine
ei
Pleki paksus
1
Pinnakate
kuumtsingitud lintmeetodil
Materjal
Teras
MKSU 640 FS
Item no.
6063225
Pikkus
3000
Laius
400
Toimetagamine
ei
Pleki paksus
1
Pinnakate
kuumtsingitud lintmeetodil
Materjal
Teras
