Kaablirenn MKS-Magic® 110 perforeerimata FT
Type MKSMU 110 FT
|Item no. 6059399
|EAN 4012195832126
Item no. / Type
Pikkus
Laius
Kõrgus
Pleki paksus
Smallest selling unit: 3 m
3m
m
Description

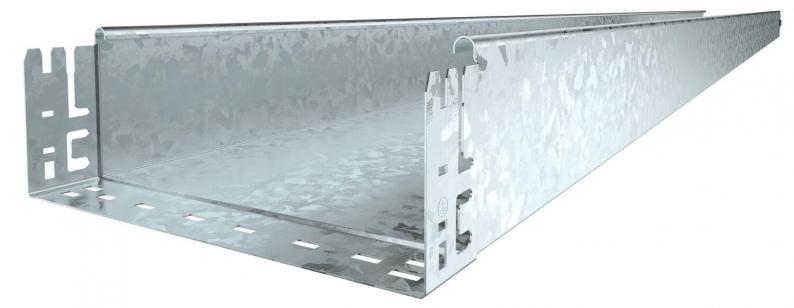

Integreeritud kiirkinnitussüsteemiga perforeerimata kaablirenn. Kaablirenni kasutatav pikkus on 3000 mm.
Läbiv potentsiaaliühtlustus on tagatud ilma lisadetailideta.
Technical data
Mõõtmed
| Pikkus | 3050 mm |
|---|---|
| Laius | 100 mm |
| Kõrgus | 110 mm |
| Mõõt B | 100 mm |
Tehnilised andmed
| Toimetagamine | ei |
|---|---|
| Külje perforatsioon | ei |
| Ühenduse teostus | intergreeritud jätkuelement |
| Pika sildega teostus | ei |
| Kasulik ristlõige | 108 cm² |
| Roostevaba teras, peitsitud | ei |
| Pleki paksus | 1 mm |
| Paigaldusperforeering põhjas | ei |
| NATO aukude muster | ei |
| Kasulik ristlõige | 10800 mm² |
| Kaanega | ei |
| Mõõde | 110x100x3050 |
| Pinnakate | Kuumtsingitud kastmismeetodil |
| Materjal | Teras |
| Värv | tsink |
| Koormuskatsetüüp standardi IEC 61537 kohaselt | II tüüp |
| kasulik pikkus | 3000 mm |
| kaablikandursüsteemi liitmiku tüüp | Klõpskinnitus |
Koormused
| Tugedevaheline kaugus 1,5 m | 1,85 kN/m |
|---|---|
| Tugedevaheline kaugus 2,0 m | 1,3 kN/m |
| Tugedevaheline kaugus 2,5 m | 0,75 kN/m |
| Tugedevaheline kaugus 3,0 m | 0,6 kN/m |
Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
Tugilaius m
Tala läbipaine mm lubatava kN/m juures
Koormusskeem katsetamisel
Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
Tala läbipaindekõver sõltuvalt tugede vahekaugusest
page.product.environmentalData.environmentalData
| CO2 jalajälg (GWP) hällist väravani | 6,5182 kg CO2e / 1 Meeter |
|---|
Accessories
Süsteemi tarvikud
Article
Type
Item no.
Amount
Downloads
0 selected
Tooteleht (1)
Deklaratsioonid (5)
Sertifikaadid (1)
Juhised ja spikrid (2)
Toote pildid (3)
3D-andmete allalaadimised (1)
Variants
Type
Pikkus
Laius
Kõrgus
Toimetagamine
Pleki paksus
Pinnakate
Materjal
Värv
Item no.
MKSMU 110 FT
3050
100
110
ei
1
Kuumtsingitud kastmismeetodil
Teras
tsink
6059399
MKSMU 115 FT
3050
150
110
ei
1
Kuumtsingitud kastmismeetodil
Teras
tsink
6059401
MKSMU 120 FT
3050
200
110
ei
1
Kuumtsingitud kastmismeetodil
Teras
tsink
6059403
MKSMU 130 FT
3050
300
110
ei
1
Kuumtsingitud kastmismeetodil
Teras
tsink
6059405
MKSMU 140 FT
3050
400
110
ei
1
Kuumtsingitud kastmismeetodil
Teras
tsink
6059407
MKSMU 150 FT
3050
500
110
ei
1
Kuumtsingitud kastmismeetodil
Teras
tsink
6059409
MKSMU 160 FT
3050
600
110
ei
1
Kuumtsingitud kastmismeetodil
Teras
tsink
6059411
