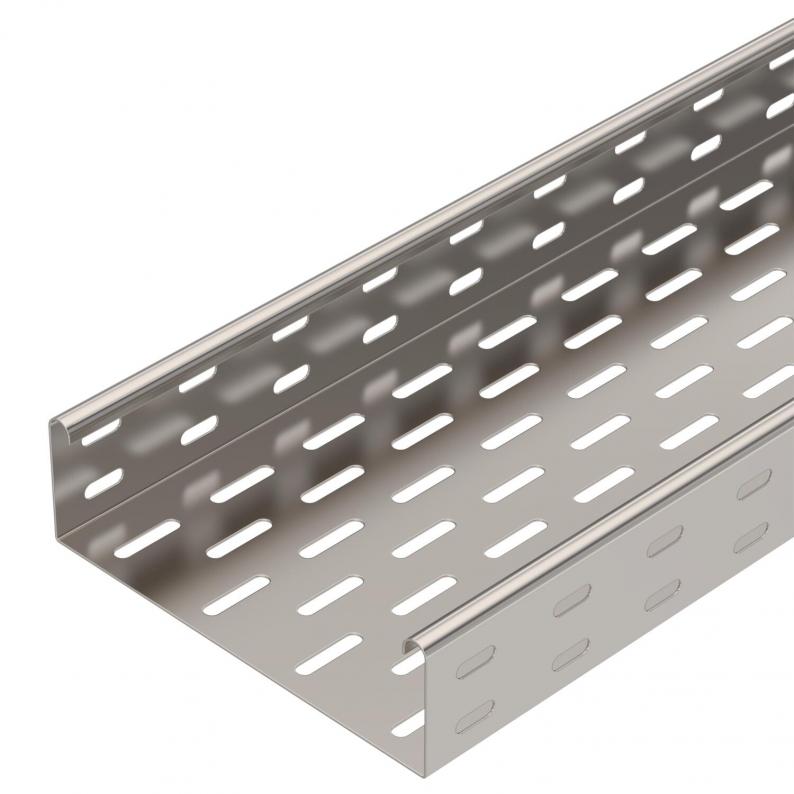

Kaablirenn MKS 60 A2
Type MKS 620 A2
|Item no. 6056024
|EAN 4012196389353
Item no. / Type
Pikkus
Laius
Pleki paksus
Smallest selling unit: 3 m
3m
m
Description
MKS 60 = keskmise raskusega kaablirennisüsteem, küljekõrgus 60 mm.
Magnetiline varjestussummutus ilma kaaneta 20 dB, kaanega 50 dB.
Magnetiline varjestussummutus ilma kaaneta 20 dB, kaanega 50 dB.
Vastavad ühendusdetailid tuleb eraldi tellida.
Technical data

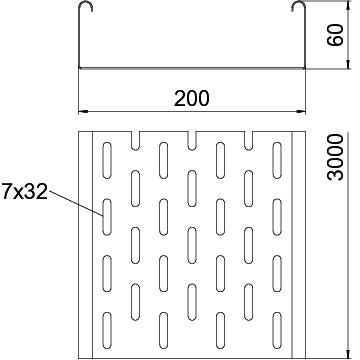

Mõõtmed
| Pikkus | 3000 mm |
|---|---|
| Laius | 200 mm |
| Kõrgus | 60 mm |
| Mõõt B | 200 mm |
| Dimension W | 200 mm |
Tehnilised andmed
| Toimetagamine | ei |
|---|---|
| Külje perforatsioon | jah |
| Ühenduse teostus | ilma jätkuelemendita |
| Pika sildega teostus | ei |
| Kasulik ristlõige | 118 cm² |
| Roostevaba teras, peitsitud | ei |
| Pleki paksus | 1 mm |
| Paigaldusperforeering põhjas | jah |
| NATO aukude muster | ei |
| Kasulik ristlõige | 11800 mm² |
| Kaanega | ei |
| ROHS vastavus | jah |
| Mõõde | 60x200x3000 |
| Pinnakate | hele, järeltöödeldud |
| Materjal | Roostevaba teras 1.4301 |
| Värv | roostevaba teras |
| Koormuskatsetüüp standardi IEC 61537 kohaselt | II tüüp |
| kaablikandursüsteemi liitmiku tüüp | kruvitud |
| Tooteseeria | MKS Series |
Koormused
| Tugedevaheline kaugus 1,5 m | 1,5 kN/m |
|---|---|
| Tugedevaheline kaugus 1,75 m | 1,25 kN/m |
| Tugedevaheline kaugus 2,0 m | 1 kN/m |
| Tugedevaheline kaugus 2,5 m | 0,5 kN/m |
Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
Tugilaius m
Tala läbipaine mm lubatava kN/m juures
Koormusskeem katsetamisel
Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
Tala läbipaindekõver sõltuvalt tugede vahekaugusest
Environmental Data
| CO2 jalajälg (GWP) hällist väravani | 12,9921 kg CO2e / 1 Meeter |
|---|---|
| CO₂ Footprint (GWP) | 12,9921 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metres |
| Declared Unit Quantity | 1 |
| EPD-verified | jah |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
Accessories
Süsteemi tarvikud
Article
Type
Item no.
Amount
Item no. 6037154
Reguleeritava nurgaga poogen 60 A2Type
RB W 620 A2
Smallest selling unit: 1 Tükki
1Tükki
Tükki
Downloads
0 selected
Tooteleht (1)
Kategooria ja brošüürid (2)
Deklaratsioonid (5)
Sertifikaadid (1)
Juhised ja spikrid (3)
Toote pildid (3)
3D-andmete allalaadimised (1)
Variants
Type
Pikkus
Laius
Toimetagamine
Pleki paksus
Pinnakate
Materjal
Item no.
MKS 610 A2
3000
100
ei
1
hele, järeltöödeldud
Roostevaba teras 1.4301
6056016
MKS 620 A2
3000
200
ei
1
hele, järeltöödeldud
Roostevaba teras 1.4301
6056024
MKS 630 A2
3000
300
ei
1
hele, järeltöödeldud
Roostevaba teras 1.4301
6056040
MKS 640 A2
3000
400
ei
1
hele, järeltöödeldud
Roostevaba teras 1.4301
6056059
