Kaablirenn MKS 35 FT

Kaablirenn MKS 35 FT

Type MKS 310 FT
|
Item no. 6053106
|
EAN 4012196059294
Show all variants
Item no. / Type
Pikkus
Laius
Pleki paksus

Smallest selling unit: 3 m

m

Description

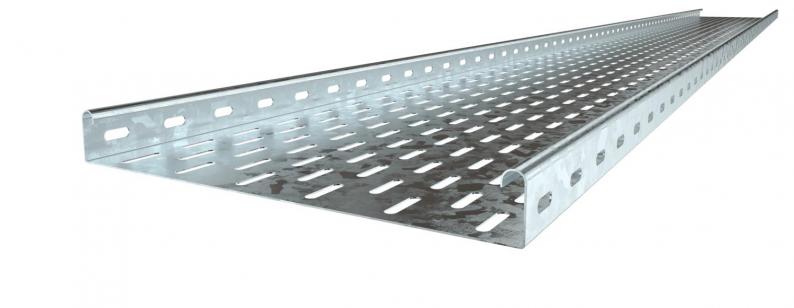

MKS 35 = keskmise raskusega kaablirennisüsteem, küljekõrgus 35 mm.
Magnetiline varjestussummutus ilma kaaneta 20 dB, kaanega 50 dB.
  • Communautés Européennes, EÜ vastavusdeklaratsioon vastavalt EÜ direktiividele
  • UKCA vastavusdeklaratsioon
  • Toote keskkonnadeklaratsioon (EPD)
  • CO₂ jalajälg (PCF)

Technical data

Mõõtmed

Pikkus3000 mm
Laius100 mm
Kõrgus35 mm
Mõõt B100 mm

Tehnilised andmed

Toimetagamineei
Külje perforatsioonjah
Ühenduse teostusilma jätkuelemendita
Pika sildega teostusei
Kasulik ristlõige33 cm²
Roostevaba teras, peitsitudei
Pleki paksus1 mm
Paigaldusperforeering põhjasjah
NATO aukude musterei
Kasulik ristlõige3300 mm²
Kaanegaei
Mõõtmed35 x 100
ROHS vastavusjah
Mõõde35x100x3000
PinnakateKuumtsingitud kastmismeetodil
MaterjalTeras
Värvtsink
Koormuskatsetüüp standardi IEC 61537 kohaseltII tüüp
kaablikandursüsteemi liitmiku tüüpkruvitud
TooteseeriaMKS Series

Koormused

Tugedevaheline kaugus 1,0 m1,2 kN/m
Tugedevaheline kaugus 1,5 m0,75 kN/m
Tugedevaheline kaugus 2,0 m0,55 kN/m
Tugedevaheline kaugus 2,5 m0,3 kN/m
Tugedevaheline kaugus 3,0 m0,2 kN/m
Kaablirenni (tüüp MKS 35) koormusdiagramm

Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta

Tugilaius m

Tala läbipaine mm lubatava kN/m juures

Koormusskeem katsetamisel

Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)

Tala läbipaindekõver sõltuvalt tugede vahekaugusest

Environmental Data

CO2 jalajälg (GWP) hällist väravani3,5372 kg CO2e / 1 Meeter
CO₂ Footprint (GWP)3,5372 kg CO₂e
Determination date of CO2 value2025-05-14T00:00:00.000+0200
Declared UnitMetres
Declared Unit Quantity1
EPD-verifiedjah
Expiry date EPD10.07.2029
Declaration number EPD EPD-KTO-17.0
EPD standard / LCA standard (norms)DIN EN ISO 14025,EN 15804 + A2

Accessories

Süsteemi tarvikud

Item no. 6067301

Jätk FT
Type
RLVK 35 FT

Smallest selling unit: 10 Tükki

Tükki

Item no. 6051340

Kaas pöördriiviga FT
Type
DRL 100 FT

Smallest selling unit: 3 m

m

Item no. 6036010

45° -poogen 35 FT
Type
RB 45 310 FT

Smallest selling unit: 1 Tükki

Tükki

Downloads

0 selected

Tooteleht (1)
Kategooria ja brošüürid (1)
Deklaratsioonid (5)
Sertifikaadid (1)
Juhised ja spikrid (3)
Toote pildid (3)
3D-andmete allalaadimised (1)

Variants

Laius
MKS 310 FT
Item no.
6053106
Pikkus
3000
Laius
100
Toimetagamine
ei
Pleki paksus
1
Pinnakate
Kuumtsingitud kastmismeetodil
Materjal
Teras
MKS 315 FT
Item no.
6053165
Pikkus
3000
Laius
150
Toimetagamine
ei
Pleki paksus
1
Pinnakate
Kuumtsingitud kastmismeetodil
Materjal
Teras
MKS 320 FT
Item no.
6053203
Pikkus
3000
Laius
200
Toimetagamine
ei
Pleki paksus
1
Pinnakate
Kuumtsingitud kastmismeetodil
Materjal
Teras
MKS 330 FT
Item no.
6053300
Pikkus
3000
Laius
300
Toimetagamine
ei
Pleki paksus
1
Pinnakate
Kuumtsingitud kastmismeetodil
Materjal
Teras
