Kaablirenn EKS 60 FT
Type EKS 620 FT
|Item no. 6056792
|EAN 4012196333738
Item no. / Type
Pikkus
Laius
Pleki paksus
Smallest selling unit: 3 m
3m
m
Description

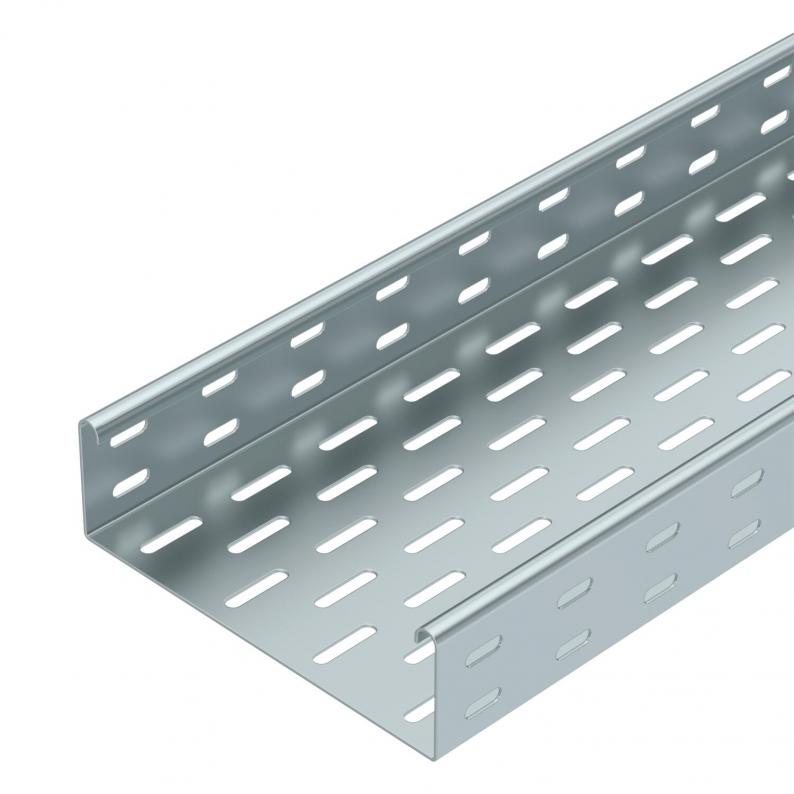

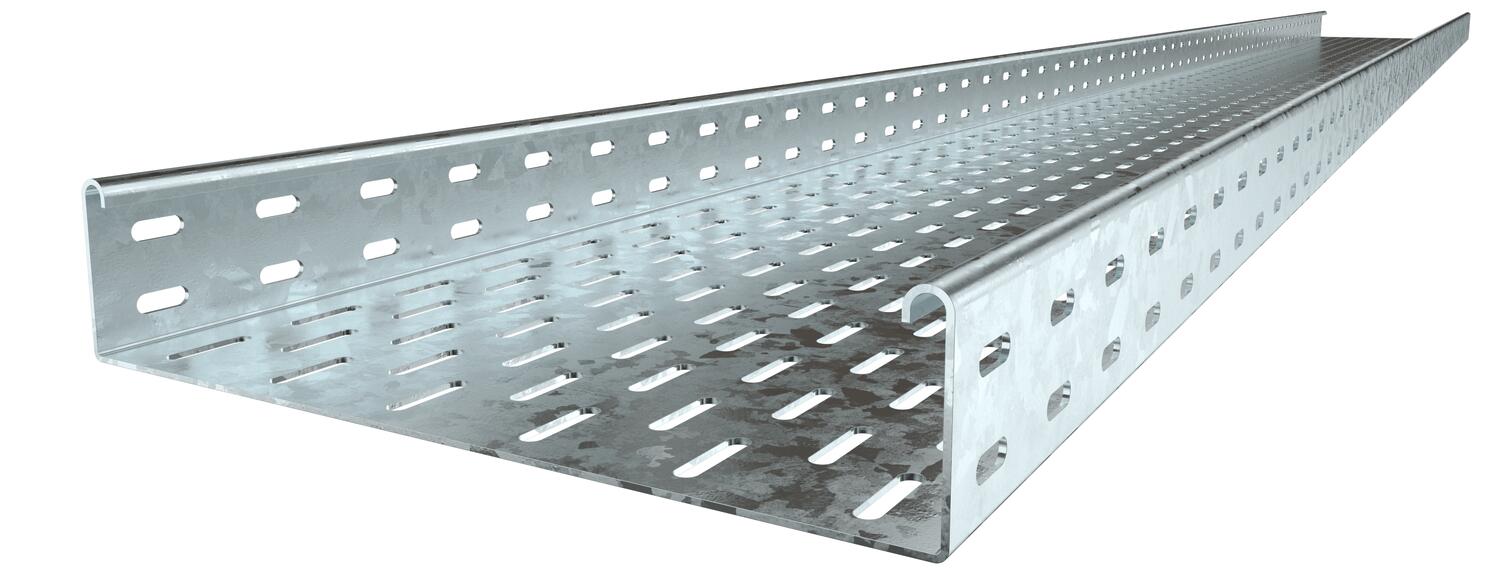

EKS 60 = eriti raske kaablirennisüsteem, küljekõrgus 60 mm.
Magnetiline varjestussummutus ilma kaaneta 20 dB, kaanega 50 dB.
Magnetiline varjestussummutus ilma kaaneta 20 dB, kaanega 50 dB.
Pikiühendused tuleb kõigi mudelite puhul eraldi tellida.
Technical data
Mõõtmed
| Pikkus | 3000 mm |
|---|---|
| Laius | 200 mm |
| Kõrgus | 60 mm |
| Mõõt B | 200 mm |
Tehnilised andmed
| Toimetagamine | ei |
|---|---|
| Külje perforatsioon | jah |
| Ühenduse teostus | ilma jätkuelemendita |
| Pika sildega teostus | ei |
| Kasulik ristlõige | 118 cm² |
| Roostevaba teras, peitsitud | ei |
| Pleki paksus | 2 mm |
| Paigaldusperforeering põhjas | jah |
| NATO aukude muster | ei |
| Kasulik ristlõige | 11800 mm² |
| Kaanega | ei |
| Mõõtmed | 60 x 200 |
| ROHS vastavus | jah |
| Mõõde | 60x200x3000 |
| Pinnakate | Kuumtsingitud kastmismeetodil |
| Materjal | Teras |
| Värv | tsink |
| Koormuskatsetüüp standardi IEC 61537 kohaselt | II tüüp |
| kaablikandursüsteemi liitmiku tüüp | kruvitud |
| Tooteseeria | EKS Series |
Koormused
| Tugedevaheline kaugus 1,5 m | 3,3 kN/m |
|---|---|
| Tugedevaheline kaugus 2,0 m | 2,2 kN/m |
| Tugedevaheline kaugus 2,5 m | 1,6 kN/m |
| Tugedevaheline kaugus 3,0 m | 0,95 kN/m |
Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
Tugilaius m
Tala läbipaine mm lubatava kN/m juures
Koormusskeem katsetamisel
Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
Tala läbipaindekõver sõltuvalt tugede vahekaugusest
Environmental Data
| CO2 jalajälg (GWP) hällist väravani | 11,1475 kg CO2e / 1 Meeter |
|---|---|
| CO₂ Footprint (GWP) | 11,1475 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metres |
| Declared Unit Quantity | 1 |
| EPD-verified | jah |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
Accessories
Süsteemi tarvikud
Article
Type
Item no.
Amount
Downloads
0 selected
Tooteleht (1)
Kategooria ja brošüürid (2)
Deklaratsioonid (5)
Juhised ja spikrid (3)
Toote pildid (3)
3D-andmete allalaadimised (1)
Variants
Type
Pikkus
Laius
Toimetagamine
Pleki paksus
Pinnakate
Materjal
Item no.
EKS 610 FT
3000
100
ei
2
Kuumtsingitud kastmismeetodil
Teras
6056776
EKS 620 FT
3000
200
ei
2
Kuumtsingitud kastmismeetodil
Teras
6056792
EKS 630 FT
3000
300
ei
2
Kuumtsingitud kastmismeetodil
Teras
6056806
EKS 640 FT
3000
400
ei
2
Kuumtsingitud kastmismeetodil
Teras
6056970
EKS 650 FT
3000
500
ei
2
Kuumtsingitud kastmismeetodil
Teras
6056989
EKS 660 FT
3000
600
ei
2
Kuumtsingitud kastmismeetodil
Teras
6056997
Laius
