Kaabliredel Z-pulgaga, standardne FT
Type SLZ 100 FT
|Item no. 7098132
|EAN 4012195708032
Item no. / Type
Pikkus
Laius
Tala paksus
Smallest selling unit: 3 m
3m
m
Description

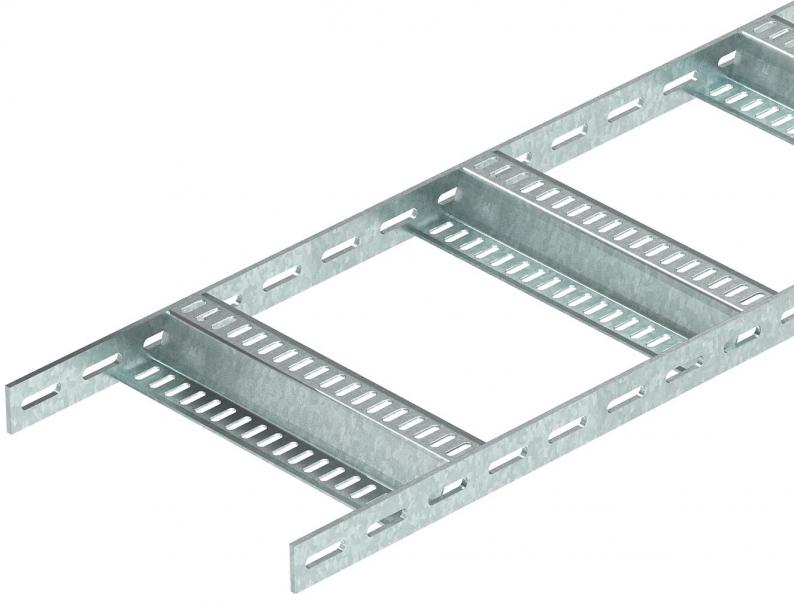

Perforeeritud külgprofiiliga laevaehituse kaabliredel, küljekõrgusega 40 mm, koos sisse keevitatud, perforeeritud Z-pulkadega. Koormustaluvust on kontrollitud vastavalt IEC-le kombineerituna SLV-tüüpi jätkudega.
Laevaehituse kaabliredelid koos liitmikega on vajadusel saadaval ka roostevabast terasest. Pulbervärvimine on RAL-värvidega võimalik.
Technical data
Mõõtmed
| Pikkus | 3000 mm |
|---|---|
| Laius | 100 mm |
| Kõrgus | 40 mm |
| Mõõt B | 110 mm |
Tehnilised andmed
| Toimetagamine | ei |
|---|---|
| Külje perforatsioon | jah |
| Pika sildega teostus | ei |
| Roostevaba teras, peitsitud | ei |
| Pulkade vahekaugus | 300 mm |
| Pulkade teostus | Perforeeritud profiil |
| Külgprofiili teostus | lame profiil |
| Pulga kinnitus | keevitatud |
| Mõõtmed | 40x100 |
| Tala paksus | 5 mm |
| Mõõde | 40x110x3000 |
| Pinnakate | Kuumtsingitud kastmismeetodil |
| Materjal | Teras |
| Värv | tsink |
Koormused
| Tugedevaheline kaugus 1,5 m | 2,8 kN/m |
|---|---|
| Tugedevaheline kaugus 2,0 m | 1,75 kN/m |
| Tugedevaheline kaugus 2,5 m | 1 kN/m |
| Tugedevaheline kaugus 3,0 m | 0,6 kN/m |
Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
Tugilaius m
Tala läbipaine mm lubatava kN/m juures
Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
Tala läbipaindekõver sõltuvalt tugede vahekaugusest
Koormusskeem katsetamisel
page.product.environmentalData.environmentalData
| CO2 jalajälg (GWP) hällist väravani | 7,8595 kg CO2e / 1 Meeter |
|---|
Accessories
Paigalduse tarvikud
Süsteemi tarvikud
Article
Type
Item no.
Amount
Downloads
0 selected
Tooteleht (1)
Kategooria ja brošüürid (3)
Deklaratsioonid (5)
Juhised ja spikrid (1)
Toote pildid (3)
3D-andmete allalaadimised (1)
Variants
Type
Pikkus
Laius
Toimetagamine
Tala paksus
Item no.
SLZ 100 FT
3000
100
ei
5
7098132
SLZ 150 FT
3000
150
ei
5
7098133
SLZ 200 FT
3000
200
ei
5
7098134
SLZ 300 FT
3000
300
ei
5
7098136
SLZ 400 FT
3000
400
ei
5
7098138
SLZ 500 FT
3000
500
ei
5
7098140
SLZ 600 FT
3000
600
ei
5
7098142
