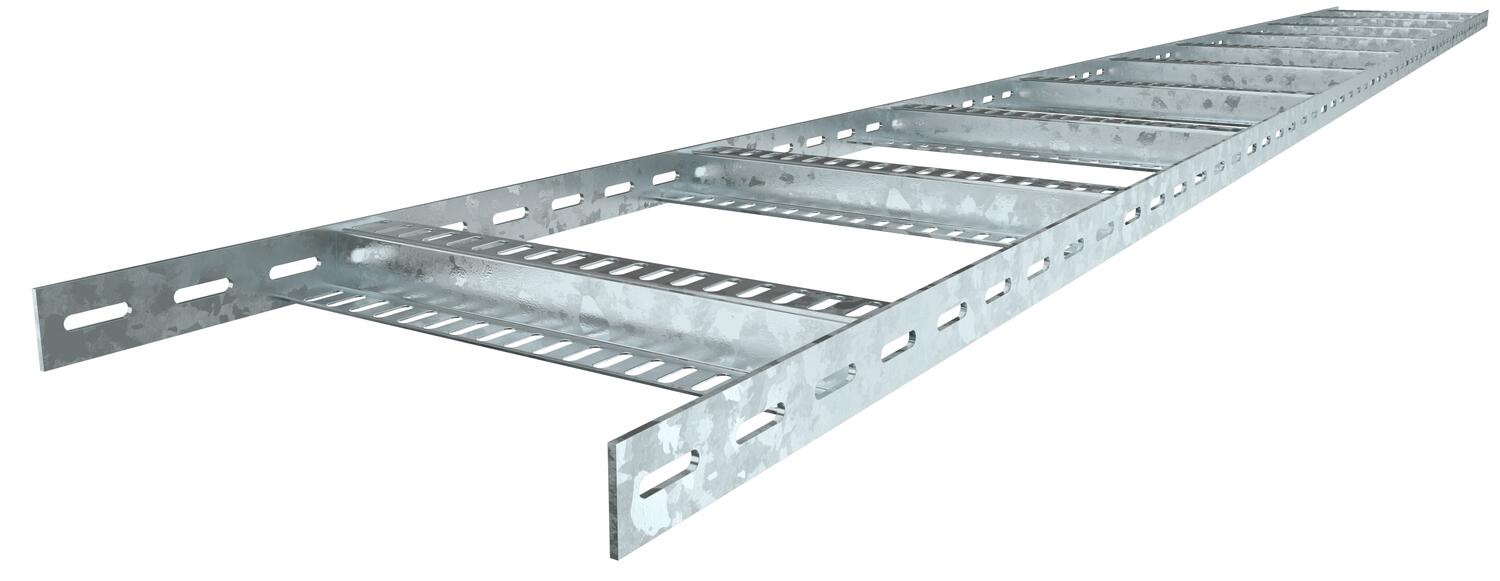

Kaabliredel Z-pulgaga, kerge konstruktsioon FT
Type SLZ L 100 FT
|Item no. 7098002
|EAN 4012195707646




Item no. / Type
Pikkus
Laius
Tala paksus
Smallest selling unit: 3 m
3m
m
Description
Perforeeritud külgpofiiliga kerge konstruktsiooniga laevaehituse kaabliredel, küljekõrgusega 35 mm, koos sisse keevitatud, perforeeritud Z-pulkadega. Koormustaluvust on kontrollitud vastavalt IEC-le kombineerituna SLV-tüüpi jätkudega.
Laevaehituse kaabliredelid koos liitmikega on vajadusel saadaval ka roostevabast terasest. Pulbervärvimine on RAL-värvidega võimalik.
Technical data
Mõõtmed
| Pikkus | 3000 mm |
|---|---|
| Laius | 100 mm |
| Kõrgus | 35 mm |
| Mõõt B | 106 mm |
Tehnilised andmed
| Toimetagamine | ei |
|---|---|
| Külje perforatsioon | jah |
| Pika sildega teostus | ei |
| Roostevaba teras, peitsitud | ei |
| Pulkade vahekaugus | 300 mm |
| Pulkade teostus | Perforeeritud profiil |
| Külgprofiili teostus | lame profiil |
| Pulga kinnitus | keevitatud |
| Mõõtmed | 35x100 |
| Tala paksus | 3 mm |
| Mõõde | 35x106x3000 |
| Pinnakate | Kuumtsingitud kastmismeetodil |
| Materjal | Teras |
| Värv | tsink |
Koormused
| Tugedevaheline kaugus 1,5 m | 1,5 kN/m |
|---|---|
| Tugedevaheline kaugus 2,0 m | 0,85 kN/m |
| Tugedevaheline kaugus 2,5 m | 0,35 kN/m |
| Tugedevaheline kaugus 3,0 m | 0,25 kN/m |
Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
Tugilaius m
Tala läbipaine mm lubatava kN/m juures
Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
Tala läbipaindekõver sõltuvalt tugede vahekaugusest
Koormusskeem katsetamisel
page.product.environmentalData.environmentalData
| CO2 jalajälg (GWP) hällist väravani | 4,0504 kg CO2e / 1 Meeter |
|---|
