Kaabliredel trapetspulgaga, standardne FT
Type SL 62 100 FT
|Item no. 7097409
|EAN 4012196980246



Item no. / Type
Pikkus
Laius
Tala paksus
Smallest selling unit: 3 m
3m
m
Description

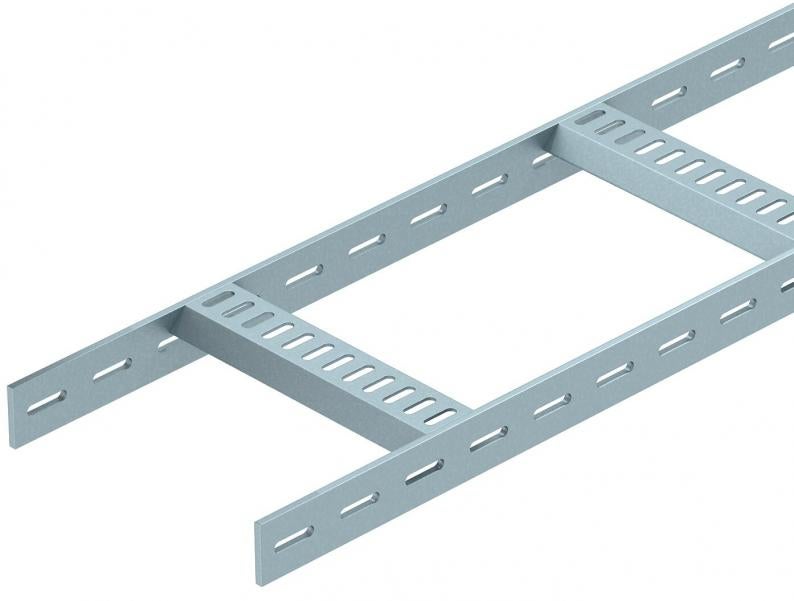

Perforeeritud külgpostiga laevaehituse kaabliredel, küljekõrgusega 40 mm, koos sisse keevitatud, allapoole lahtiste ja perforeeritud trapetspulkadega. Koormustaluvust on kontrollitud vastavalt IEC-le kombineerituna SLV-tüüpi jätkudega.
Laevaehituse kaabliredelid koos liitmikega on vajadusel saadaval ka roostevabast terasest. Pulbervärvimine on RAL-värvidega võimalik.
Technical data

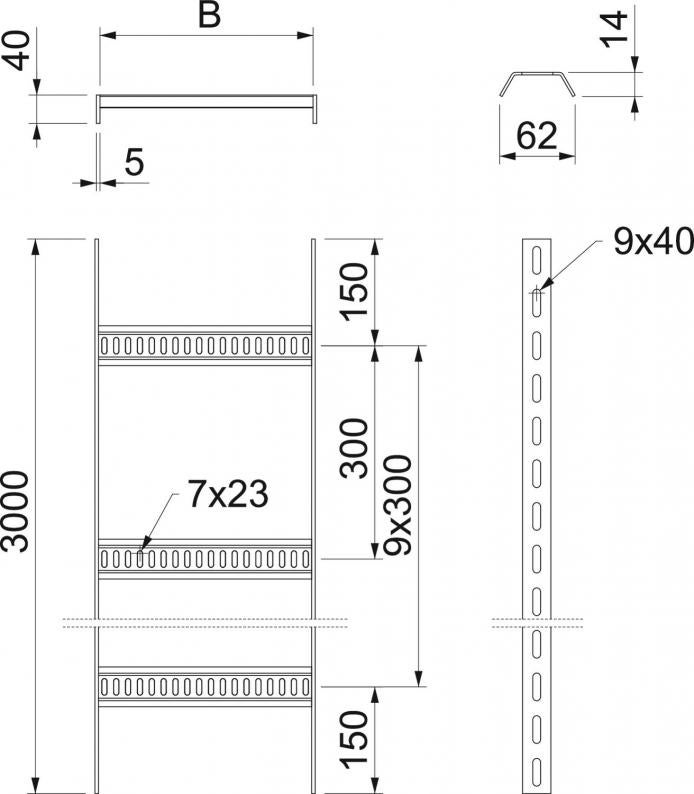

Mõõtmed
| Pikkus | 3000 mm |
|---|---|
| Laius | 100 mm |
| Kõrgus | 40 mm |
| Mõõt B | 110 mm |
Tehnilised andmed
| Toimetagamine | ei |
|---|---|
| Külje perforatsioon | jah |
| Pika sildega teostus | ei |
| Roostevaba teras, peitsitud | ei |
| Pulkade vahekaugus | 300 mm |
| Pulkade teostus | Perforeeritud profiil |
| Külgprofiili teostus | lame profiil |
| Pulga kinnitus | keevitatud |
| Tala paksus | 5 mm |
| Mõõde | 40x110x3000 |
| Pinnakate | Kuumtsingitud kastmismeetodil |
| Materjal | Teras |
| Värv | tsink |
Koormused
| Tugedevaheline kaugus 1,5 m | 3 kN/m |
|---|---|
| Tugedevaheline kaugus 2,0 m | 2 kN/m |
| Tugedevaheline kaugus 2,5 m | 1 kN/m |
| Tugedevaheline kaugus 3,0 m | 0,6 kN/m |
Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
Tugilaius m
Tala läbipaine mm lubatava kN/m juures
Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
Tala läbipaindekõver sõltuvalt tugede vahekaugusest
Koormusskeem katsetamisel
page.product.environmentalData.environmentalData
| CO2 jalajälg (GWP) hällist väravani | 7,4966 kg CO2e / 1 Meeter |
|---|
Accessories
Paigalduse tarvikud
Süsteemi tarvikud
Article
Type
Item no.
Amount
Downloads
0 selected
Tooteleht (1)
Kategooria ja brošüürid (3)
Deklaratsioonid (4)
Juhised ja spikrid (1)
Toote pildid (2)
3D-andmete allalaadimised (1)
Variants
Type
Pikkus
Laius
Toimetagamine
Tala paksus
Item no.
SL 62 100 FT
3000
100
ei
5
7097409
SL 62 150 FT
3000
150
ei
5
7097417
SL 62 200 FT
3000
200
ei
5
7097425
SL 62 300 FT
3000
300
ei
5
7097433
SL 62 400 FT
3000
400
ei
5
7097441
SL 62 500 FT
3000
500
ei
5
7097468
SL 62 600 FT
3000
600
ei
5
7097476
Laius
SL 62 100 FT
Item no.
7097409
Pikkus
3000
Laius
100
Toimetagamine
ei
Tala paksus
5
SL 62 150 FT
Item no.
7097417
Pikkus
3000
Laius
150
Toimetagamine
ei
Tala paksus
5
SL 62 200 FT
Item no.
7097425
Pikkus
3000
Laius
200
Toimetagamine
ei
Tala paksus
5
SL 62 300 FT
Item no.
7097433
Pikkus
3000
Laius
300
Toimetagamine
ei
Tala paksus
5
SL 62 400 FT
Item no.
7097441
Pikkus
3000
Laius
400
Toimetagamine
ei
Tala paksus
5
SL 62 500 FT
Item no.
7097468
Pikkus
3000
Laius
500
Toimetagamine
ei
Tala paksus
5
SL 62 600 FT
Item no.
7097476
Pikkus
3000
Laius
600
Toimetagamine
ei
Tala paksus
5
