Kaabliredel trapetspulgaga, kerge ALU
Type SL 42 100 ALU
|Item no. 7099724
|EAN 4012196509881
Item no. / Type
Pikkus
Laius
Tala paksus
This item is a discontinued product!
Smallest selling unit: 2 m
2m
m
Description

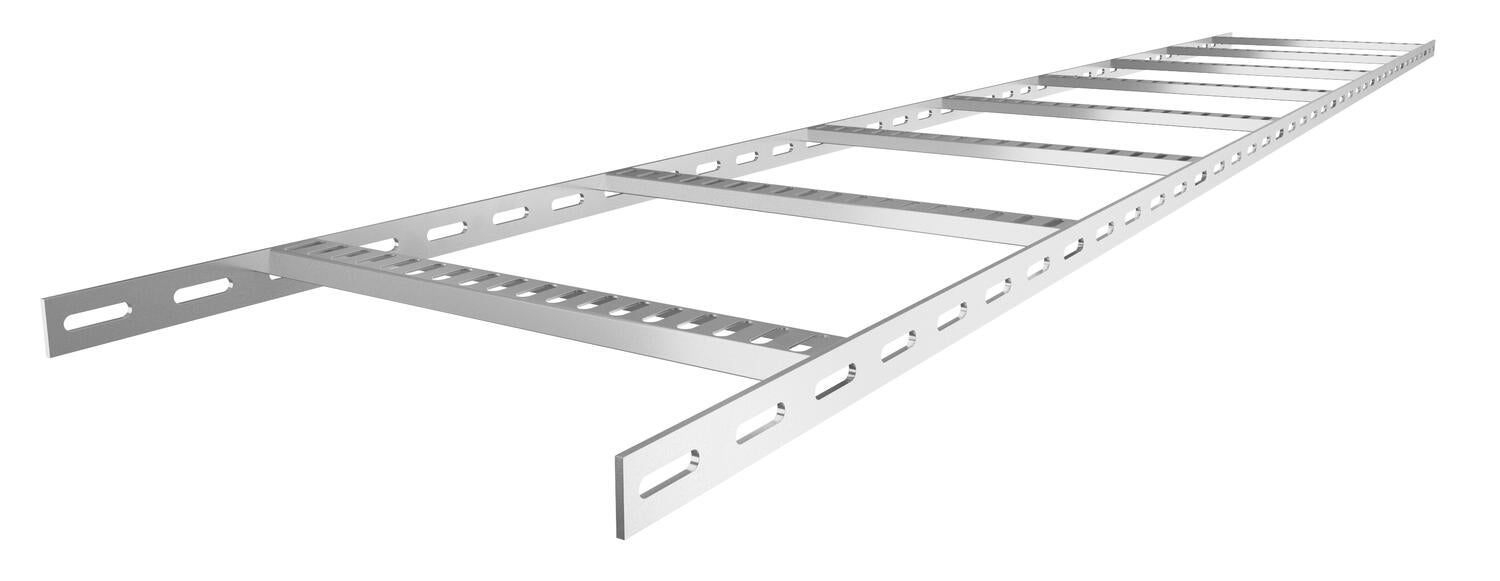

Perforeeritud külgprofiiliga laevaehituse kaabliredel, küljekõrgusega 25 mm, koos sisse keevitatud, allapoole lahtiste ja perforeeritud trapetspulkadega.
Laevaehituse kaabliredelid on tellimisel saada ka roostevabast terasest.
Technical data

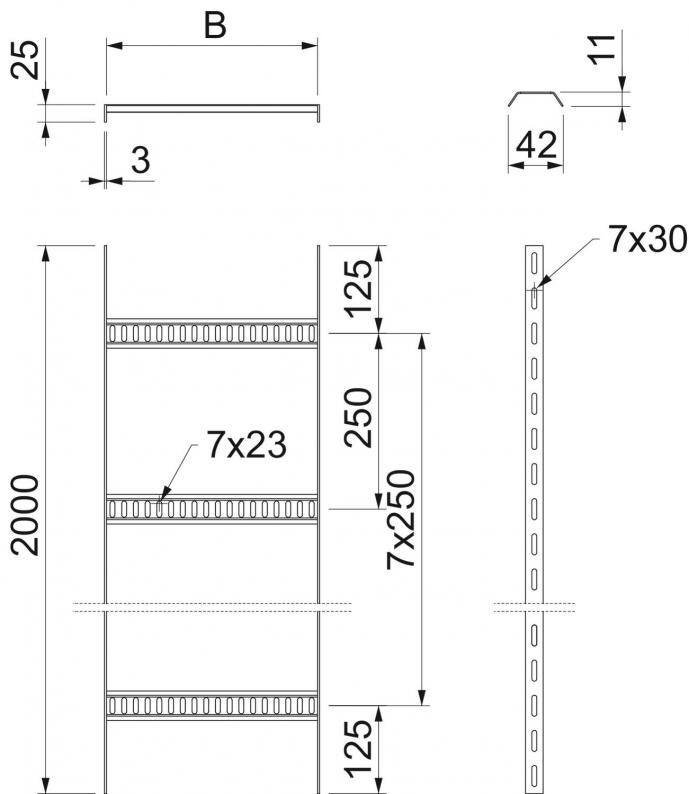

Mõõtmed
| Pikkus | 2000 mm |
|---|---|
| Laius | 100 mm |
| Kõrgus | 25 mm |
| Mõõt B | 106 mm |
Tehnilised andmed
| Toimetagamine | ei |
|---|---|
| Külje perforatsioon | jah |
| Pika sildega teostus | ei |
| Roostevaba teras, peitsitud | ei |
| Pulkade vahekaugus | 250 mm |
| Pulkade teostus | Perforeeritud profiil |
| Külgprofiili teostus | lame profiil |
| Pulga kinnitus | keevitatud |
| ROHS vastavus | jah |
| Tala paksus | 3 mm |
| Mõõde | 25x106x2000 |
| Pinnakate | peitsitud |
| Materjal | Alumiinium |
| Värv | alumiinium |
| Tooteseeria | SL Series |
Koormused
| Tugedevaheline kaugus 1,0 m | 0,75 kN/m |
|---|---|
| Tugedevaheline kaugus 1,5 m | 0,2 kN/m |
| Tugedevaheline kaugus 2,0 m | 0,1 kN/m |
Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
Tugilaius m
Tala läbipaine mm lubatava kN/m juures
Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
Tala läbipaindekõver sõltuvalt tugede vahekaugusest
Koormusskeem katsetamisel
Environmental Data
| CO2 jalajälg (GWP) hällist väravani | 7,2475 kg CO₂e / 1 Meeter |
|---|---|
| CO₂ Footprint (GWP) | 7,2475 kg CO₂e |
| Determination date of CO2 value | 2025-04-02T00:00:00.000+0200 |
| Declared Unit | Metres |
| Declared Unit Quantity | 1 |
Downloads
0 selected
Tooteleht (1)
Kategooria ja brošüürid (3)
Deklaratsioonid (4)
Juhised ja spikrid (1)
Toote pildid (3)
3D-andmete allalaadimised (1)
Variants
Type
Pikkus
Laius
Toimetagamine
Tala paksus
Item no.
SL 42 100 ALU
2000
100
ei
3
7099724
SL 42 200 ALU
2000
200
ei
3
7099728
SL 42 250 ALU
2000
250
ei
3
7099730
SL 42 300 ALU
2000
300
ei
3
7099732
