Kaabliredel LG 60, 6 m VS FT
Type LG 620 VS 6 FT
|Item no. 6208650
|EAN 4012195064329
Item no. / Type
Pikkus
Laius
Toimetagamine
Tala paksus
Smallest selling unit: 6 m
6m
m
Description

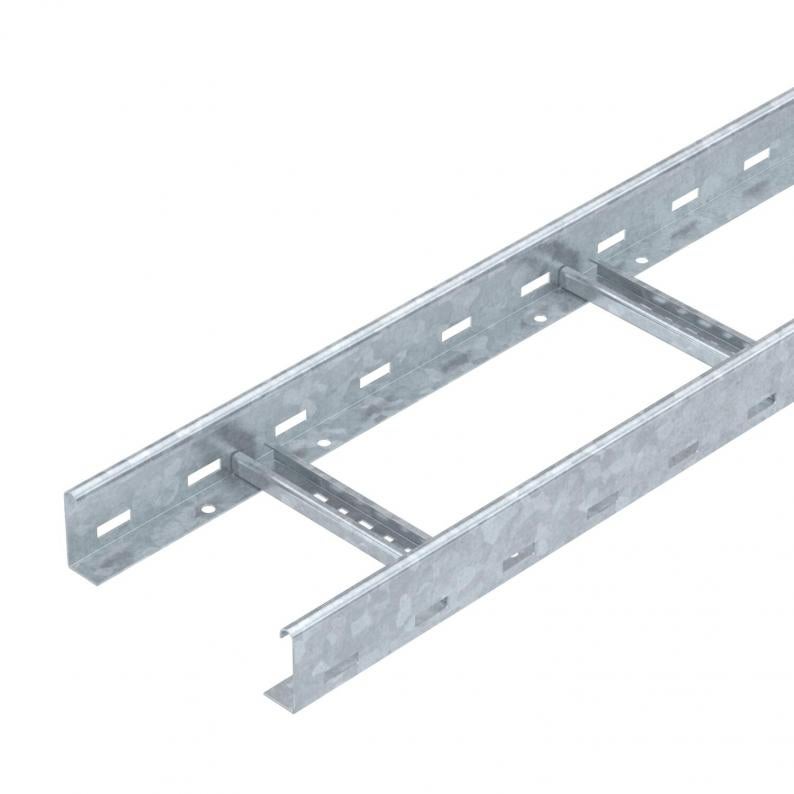

Perforeeritud küljetalaga kaabliredel küljekõrgusega 60 mm koos sisseneeditud, ülevalt lahtiste C-profiili pulkadega (mudel VS).
Magnetiline varjestussummutus ilma kaaneta 10 dB, kaanega 15 dB.
Magnetiline varjestussummutus ilma kaaneta 10 dB, kaanega 15 dB.
Kaabliredel tarnitakse kokkulapituna. Sobiva lookklambri (tüüp 2056) leiate vertikaalredelisüsteemide jaotisest.
Technical data
Mõõtmed
| Pikkus | 6000 mm |
|---|---|
| Laius | 200 mm |
| Kõrgus | 60 mm |
| Mõõt B | 200 mm |
| Haruprao suurus | 16,50 |
Tehnilised andmed
| Toimetagamine | jah |
|---|---|
| Külje perforatsioon | jah |
| Pika sildega teostus | ei |
| Kasulik ristlõige | 98 cm² |
| Roostevaba teras, peitsitud | ei |
| Kasulik ristlõige | 9800 mm² |
| Pulkade vahekaugus | 300 mm |
| Pulkade teostus | Perforeeritud profiil |
| Külgprofiili teostus | lame profiil |
| Pulga kinnitus | pimeneeditud |
| Mõõtmed | 60x200x6000 |
| Tala paksus | 1,5 mm |
| Mõõde | 60x200x6000 |
| Pinnakate | Kuumtsingitud kastmismeetodil |
| Materjal | Teras |
| Värv | tsink |
| Tuletõkestus | Funktsiooni tagamise normkandekonstruktsioon |
Koormused
| Tugedevaheline kaugus 1,5 m | 3,1 kN/m |
|---|---|
| Tugedevaheline kaugus 2,0 m | 2,25 kN/m |
| Tugedevaheline kaugus 2,5 m | 1,5 kN/m |
| Tugedevaheline kaugus 3,0 m | 1,1 kN/m |
| Tugedevaheline kaugus 3,5 m | 0,75 kN/m |
| Tugedevaheline kaugus 4,0m | 0,45 kN/m |
| Tugedevaheline kaugus 4,5 m | 0,3 kN/m |
| Tugedevaheline kaugus 5,0 m | 0,15 kN/m |

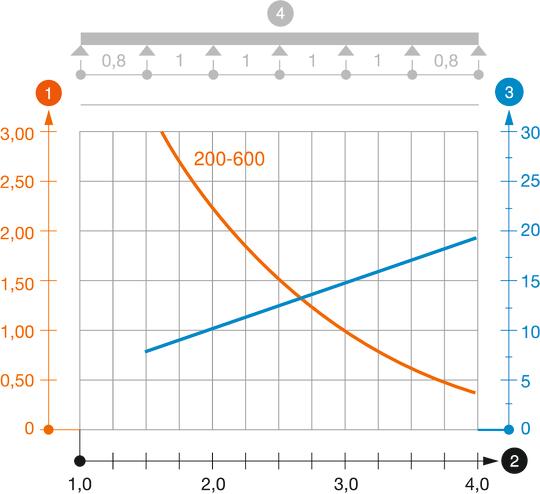

Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
Tugilaius m
Tala läbipaine mm lubatava kN/m juures
Koormusskeem katsetamisel
Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
Tala läbipaindekõver sõltuvalt tugede vahekaugusest
page.product.environmentalData.environmentalData
| CO2 jalajälg (GWP) hällist väravani | 6,1866 kg CO2e / 1 Meeter |
|---|
Accessories
Süsteemi tarvikud
Article
Type
Item no.
Amount
Downloads
0 selected
Tooteleht (1)
Kategooria ja brošüürid (5)
Deklaratsioonid (5)
Sertifikaadid (5)
Juhised ja spikrid (2)
Toote pildid (2)
3D-andmete allalaadimised (1)
Variants
Type
Pikkus
Laius
Toimetagamine
Tala paksus
Pinnakate
Materjal
Item no.
LG 620 VS 6 FT
6000
200
jah
1,5
Kuumtsingitud kastmismeetodil
Teras
6208650
LG 630 VS 6 FT
6000
300
jah
1,5
Kuumtsingitud kastmismeetodil
Teras
6208653
LG 640 VS 6 FT
6000
400
jah
1,5
Kuumtsingitud kastmismeetodil
Teras
6208656
LG 650 VS 6 FT
6000
500
ei
1,5
Kuumtsingitud kastmismeetodil
Teras
6208659
LG 660 VS 6 FT
6000
600
ei
1,5
Kuumtsingitud kastmismeetodil
Teras
6208661
