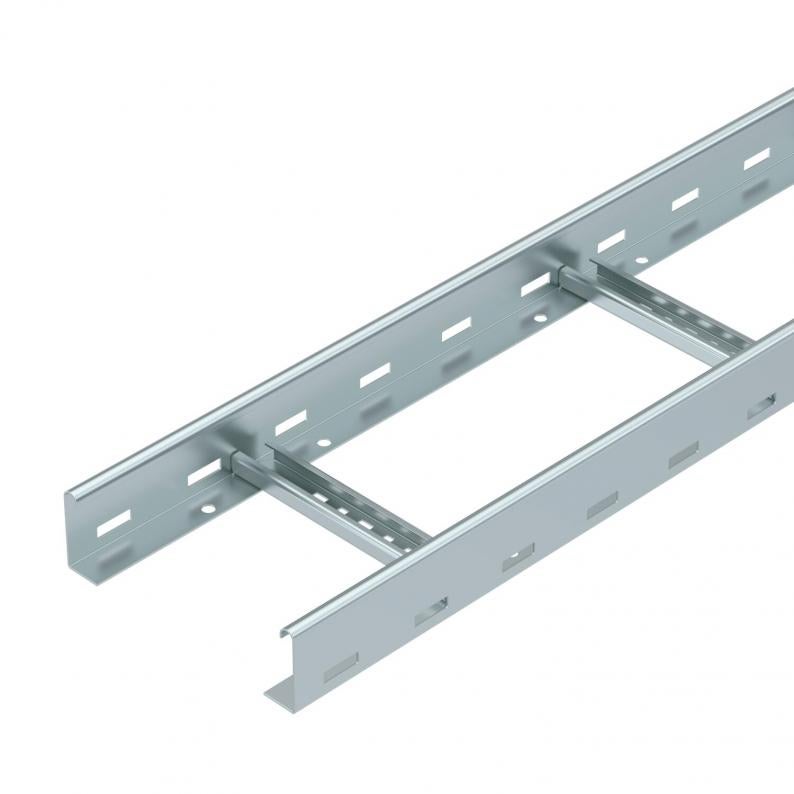

Kaabliredel LG 60, 3 m VS FS
Type LG 620 VS 3 FS
|Item no. 6208538
|EAN 4012195064022
Item no. / Type
Pikkus
Laius
Tala paksus
Smallest selling unit: 3 m
3m
m
Description
Perforeeritud küljetalaga kaabliredel küljekõrgusega 60 mm koos sisseneeditud, ülevalt lahtiste C-profiili pulkadega (mudel VS).
Magnetiline varjestussummutus ilma kaaneta 10 dB, kaanega 15 dB.
Muud laiused on saadaval tellimisel.
Magnetiline varjestussummutus ilma kaaneta 10 dB, kaanega 15 dB.
Muud laiused on saadaval tellimisel.
Kaabliredel tarnitakse kokkulapituna.
Kaablite kinnitamiseks sobib 2056 tüüpi U-klamber.
Kaabliredeleid laiusega 200 mm kuni 400 mm on lubatud kasutada ka vertikaalseks paigaldamiseks toimetagamissüsteemides vastavalt standardi DIN 4102 osale 12. Kaablite kinnitamiseks toimetagamissüsteemides sobib 2056 M tüüpi U-klamber.
Technical data
Mõõtmed
| Pikkus | 3000 mm |
|---|---|
| Laius | 200 mm |
| Kõrgus | 60 mm |
| Mõõt B | 200 mm |
| Haruprao suurus | 16,50 |
Tehnilised andmed
| Toimetagamine | jah |
|---|---|
| Külje perforatsioon | jah |
| Pika sildega teostus | ei |
| Kasulik ristlõige | 98 cm² |
| Roostevaba teras, peitsitud | ei |
| Kasulik ristlõige | 9800 mm² |
| Pulkade vahekaugus | 300 mm |
| Pulkade teostus | Perforeeritud profiil |
| Külgprofiili teostus | lame profiil |
| Pulga kinnitus | pimeneeditud |
| Mõõtmed | 60x200x3000 |
| Tala paksus | 1,5 mm |
| Mõõde | 60x200x3000 |
| Pinnakate | kuumtsingitud lintmeetodil |
| Materjal | Teras |
| Värv | tsink |
| Tuletõkestus | Funktsiooni tagamise normkandekonstruktsioon |
Koormused
| Tugedevaheline kaugus 1,5 m | 3,1 kN/m |
|---|---|
| Tugedevaheline kaugus 2,0 m | 2,25 kN/m |
| Tugedevaheline kaugus 2,5 m | 1,5 kN/m |
| Tugedevaheline kaugus 3,0 m | 1,1 kN/m |
| Tugedevaheline kaugus 3,5 m | 0,75 kN/m |
| Tugedevaheline kaugus 4,0m | 0,45 kN/m |
| Tugedevaheline kaugus 4,5 m | 0,3 kN/m |
| Tugedevaheline kaugus 5,0 m | 0,15 kN/m |
Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
Tugilaius m
Tala läbipaine mm lubatava kN/m juures
Koormusskeem katsetamisel
Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
Tala läbipaindekõver sõltuvalt tugede vahekaugusest
page.product.environmentalData.environmentalData
| CO2 jalajälg (GWP) hällist väravani | 6,3963 kg CO2e / 1 Meeter |
|---|
