Kaabliredel LG 110, 6 m VS FS
Type LG 112 VS 6 FS
|Item no. 6216442
|EAN 4012195065289
Item no. / Type
Pikkus
Laius
Tala paksus
Smallest selling unit: 6 m
6m
m
Description

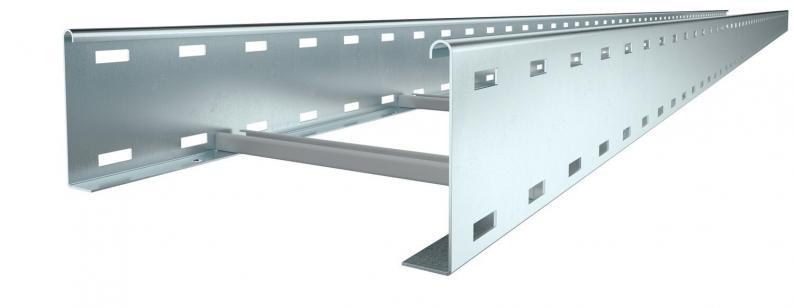

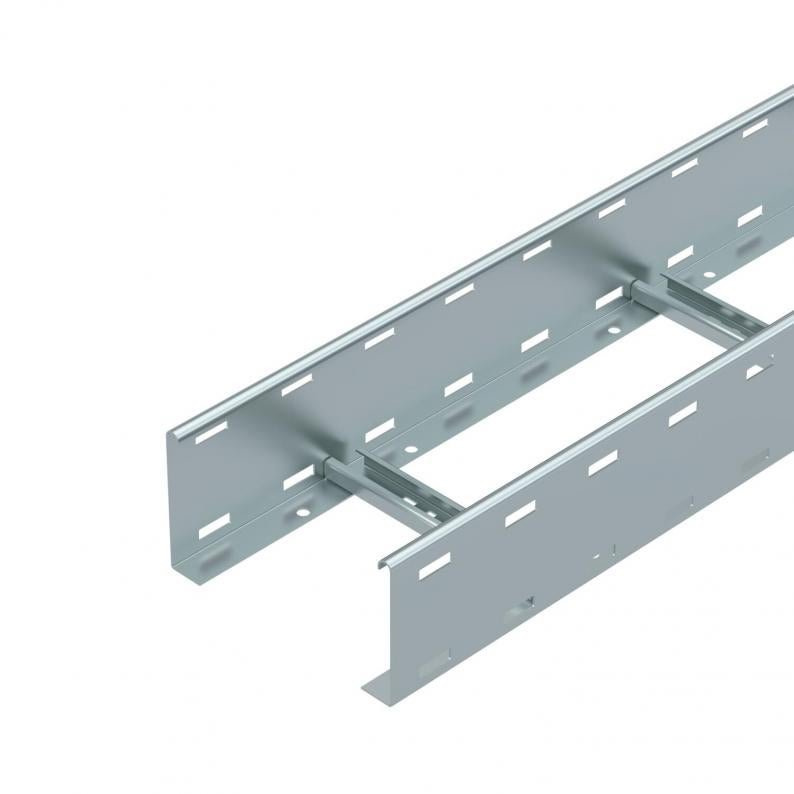

Perforeeritud küljetalaga kaabliredel küljekõrgusega 110 mm koos sisseneeditud, ülevalt lahtiste C-profiili pulkadega.
Magnetiline varjestussummutus ilma kaaneta 10 dB, kaanega 15 dB.
Magnetiline varjestussummutus ilma kaaneta 10 dB, kaanega 15 dB.
Kaabliredel tarnitakse kokkulapituna.
Sobiva 2056 tüüpi U-klambri leiate vertikaalredelisüsteemide jaotisest.
Technical data

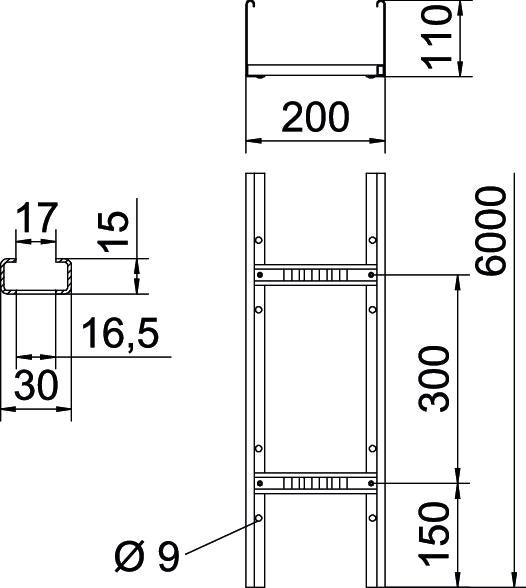

Mõõtmed
| Pikkus | 6000 mm |
|---|---|
| Laius | 200 mm |
| Kõrgus | 110 mm |
| Mõõt B | 200 mm |
| Haruprao suurus | 16,50 |
Tehnilised andmed
| Toimetagamine | ei |
|---|---|
| Külje perforatsioon | jah |
| Pika sildega teostus | ei |
| Kasulik ristlõige | 188 cm² |
| Roostevaba teras, peitsitud | ei |
| Kasulik ristlõige | 18800 mm² |
| Pulkade vahekaugus | 300 mm |
| Pulkade teostus | Perforeeritud profiil |
| Külgprofiili teostus | lame profiil |
| Pulga kinnitus | pimeneeditud |
| Mõõtmed | 110x200x6000 |
| Tala paksus | 1,5 mm |
| Mõõde | 110x200x6000 |
| Pinnakate | kuumtsingitud lintmeetodil |
| Materjal | Teras |
| Värv | tsink |
Koormused
| Tugedevaheline kaugus 2,0 m | 3,1 kN/m |
|---|---|
| Tugedevaheline kaugus 2,5 m | 2 kN/m |
| Tugedevaheline kaugus 3,0 m | 1,4 kN/m |
| Tugedevaheline kaugus 3,5 m | 0,9 kN/m |
| Tugedevaheline kaugus 4,0m | 0,65 kN/m |
| Tugedevaheline kaugus 4,5 m | 0,55 kN/m |
| Tugedevaheline kaugus 5,0 m | 0,5 kN/m |
| Tugedevaheline kaugus 6,0 m | 0,15 kN/m |

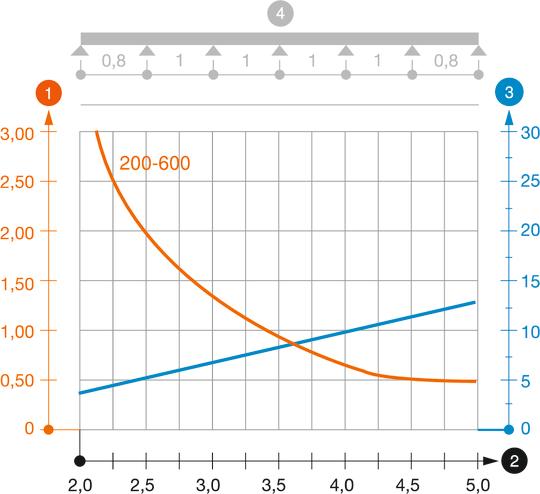

Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
Tugilaius m
Tala läbipaine mm lubatava kN/m juures
Koormusskeem katsetamisel
Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
Tala läbipaindekõver sõltuvalt tugede vahekaugusest
page.product.environmentalData.environmentalData
| CO2 jalajälg (GWP) hällist väravani | 9,0338 kg CO2e / 1 Meeter |
|---|
Accessories
Süsteemi tarvikud
Article
Type
Item no.
Amount
Downloads
0 selected
Tooteleht (1)
Kategooria ja brošüürid (3)
Deklaratsioonid (5)
Juhised ja spikrid (2)
Toote pildid (3)
3D-andmete allalaadimised (1)
Variants
Type
Pikkus
Laius
Toimetagamine
Tala paksus
Pinnakate
Materjal
Item no.
LG 112 VS 6 FS
6000
200
ei
1,5
kuumtsingitud lintmeetodil
Teras
6216442
LG 113 VS 6 FS
6000
300
ei
1,5
kuumtsingitud lintmeetodil
Teras
6216445
LG 114 VS 6 FS
6000
400
ei
1,5
kuumtsingitud lintmeetodil
Teras
6216448
LG 115 VS 6 FS
6000
500
ei
1,5
kuumtsingitud lintmeetodil
Teras
6216451
LG 116 VS 6 FS
6000
600
ei
1,5
kuumtsingitud lintmeetodil
Teras
6216454
