Kaabliredel LCIS 60, 6 m C30 A4
Type LCIS 620 6 A4
|Item no. 6207202
|EAN 4012196431960
Item no. / Type
Pikkus
Laius
Tala paksus
Smallest selling unit: 6 m
6m
m
Description

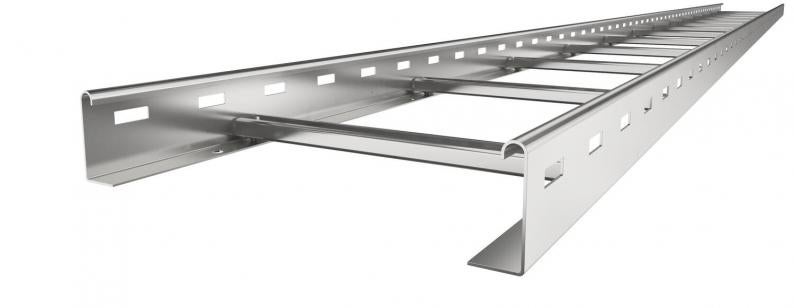

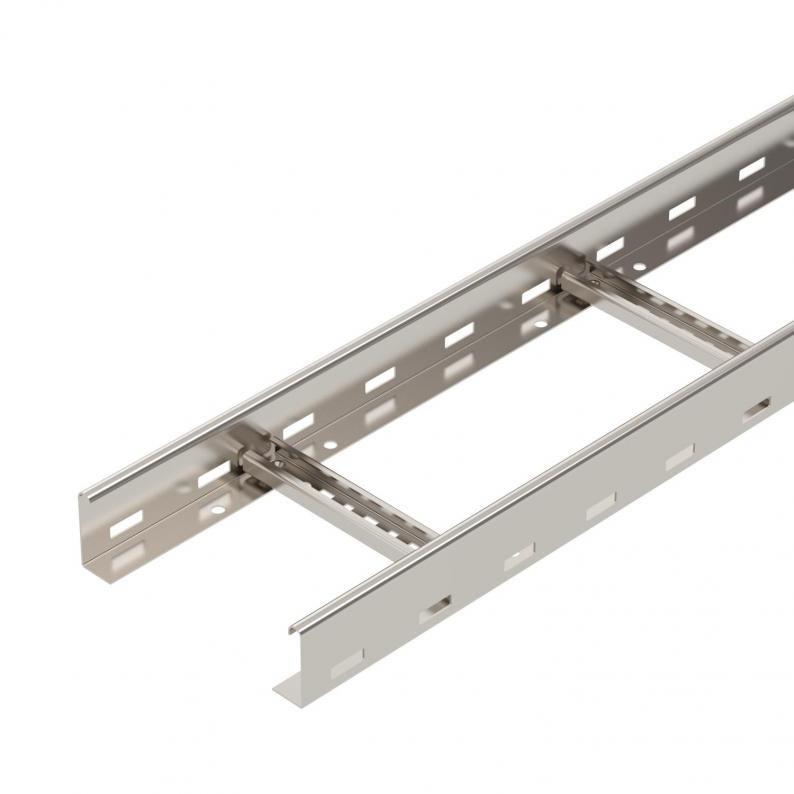

Keevitatud, ülespoole avatud C-profiilist pulkadega kaabliredel küljekõrgusega 60 mm. Sissepööratud servadega küljetala tugevduseks ja servakaitseks. Kinnitus kandurile tehakse fiksaatoriga LKS 40. Pulkade avalaius on 16,5 mm, sobiv U-klamber on tüüp BS-H....
Magnetiline varjestussummutus ilma kaaneta 10 dB, kaanega 15 dB.
Magnetiline varjestussummutus ilma kaaneta 10 dB, kaanega 15 dB.
Technical data

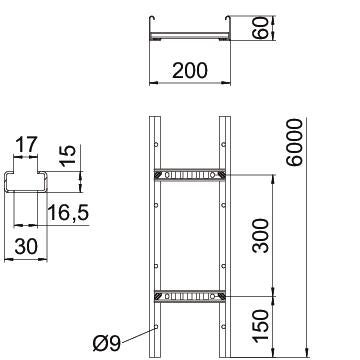

Mõõtmed
| Pikkus | 6000 mm |
|---|---|
| Laius | 200 mm |
| Kõrgus | 60 mm |
| Mõõt B | 200 mm |
| Haruprao suurus | 17,00 |
Tehnilised andmed
| Toimetagamine | ei |
|---|---|
| Külje perforatsioon | jah |
| Pika sildega teostus | ei |
| Kasulik ristlõige | 80 cm² |
| Roostevaba teras, peitsitud | jah |
| Kasulik ristlõige | 8000 mm² |
| Pulkade vahekaugus | 300 mm |
| Pulkade teostus | Perforeeritud profiil |
| Külgprofiili teostus | lame profiil |
| Pulga kinnitus | keevitatud |
| Tala paksus | 1,5 mm |
| Mõõde | 60x200x6000 |
| Pinnakate | hele, järeltöödeldud |
| Materjal | roostevaba teras 1.4571 |
| Värv | roostevaba teras |
Koormused
| Tugedevaheline kaugus 1,5 m | 3,3 kN/m |
|---|---|
| Tugedevaheline kaugus 2,0 m | 2 kN/m |
| Tugedevaheline kaugus 2,5 m | 1,3 kN/m |
| Tugedevaheline kaugus 3,0 m | 1 kN/m |
| Tugedevaheline kaugus 3,5 m | 0,78 kN/m |
| Tugedevaheline kaugus 4,0m | 0,4 kN/m |
| Tugedevaheline kaugus 4,5 m | 0,3 kN/m |
| Tugedevaheline kaugus 5,0 m | 0,2 kN/m |
Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
Tugilaius m
Tala läbipaine mm lubatava kN/m juures
Koormusskeem katsetamisel
Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
Tala läbipaindekõver sõltuvalt tugede vahekaugusest
page.product.environmentalData.environmentalData
| CO2 jalajälg (GWP) hällist väravani | 13,5051 kg CO2e / 1 Meeter |
|---|
Accessories
Süsteemi tarvikud
Article
Type
Item no.
Amount
Downloads
0 selected
Tooteleht (1)
Kategooria ja brošüürid (4)
Deklaratsioonid (5)
Juhised ja spikrid (2)
Toote pildid (3)
3D-andmete allalaadimised (1)
Variants
Type
Pikkus
Laius
Toimetagamine
Tala paksus
Item no.
LCIS 620 6 A4
6000
200
ei
1,5
6207202
LCIS 630 6 A4
6000
300
ei
1,5
6207204
LCIS 640 6 A4
6000
400
ei
1,5
6207206
LCIS 650 6 A4
6000
500
ei
1,5
6207208
LCIS 660 6 A4
6000
600
ei
1,5
6207210
Laius
LCIS 620 6 A4
Item no.
6207202
Pikkus
6000
Laius
200
Toimetagamine
ei
Tala paksus
1,5
LCIS 630 6 A4
Item no.
6207204
Pikkus
6000
Laius
300
Toimetagamine
ei
Tala paksus
1,5
LCIS 640 6 A4
Item no.
6207206
Pikkus
6000
Laius
400
Toimetagamine
ei
Tala paksus
1,5
LCIS 650 6 A4
Item no.
6207208
Pikkus
6000
Laius
500
Toimetagamine
ei
Tala paksus
1,5
LCIS 660 6 A4
Item no.
6207210
Pikkus
6000
Laius
600
Toimetagamine
ei
Tala paksus
1,5
