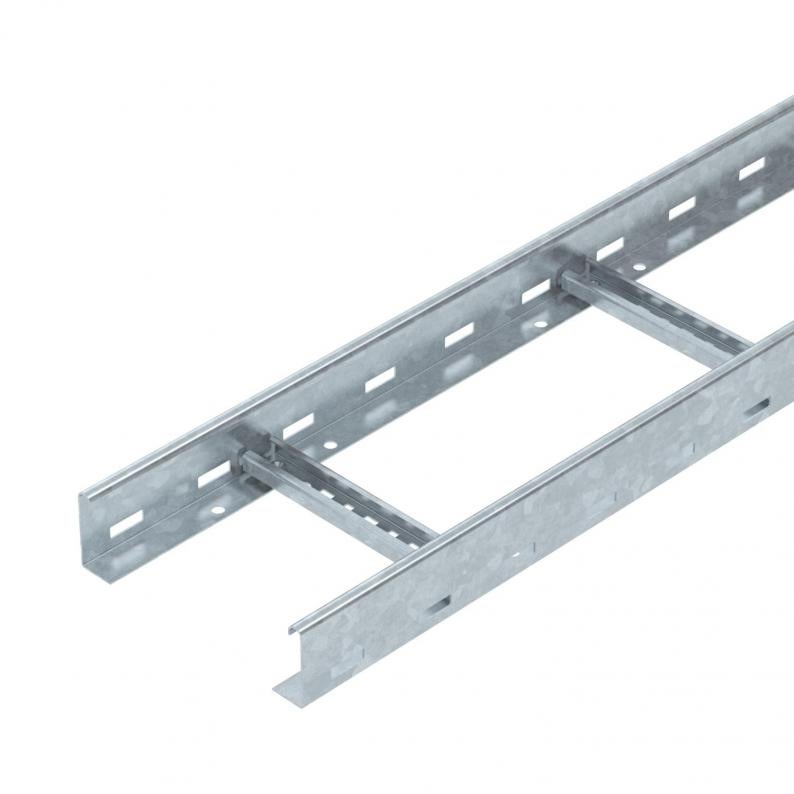

Kaabliredel 60, 6 m C30 FT

Kaabliredel 60, 6 m C30 FT

Type LCIS 620 6 FT
|
Item no. 6209643
|
EAN 4012196431786
Show all variants
Item no. / Type
Pikkus
Laius
Tala paksus

Smallest selling unit: 6 m

m

Description

Keevitatud, ülespoole avatud C-profiilist pulkadega kaabliredel, küljekõrgusega 60 mm. Sissepööratud servadega küljetala tugevduseks ja servakaitseks. Kinnitus kandurile tehakse fiksaatoriga LKS 40. Pulkade avalaius on 16,5 mm, sobiv U-klamber on tüüp BS-H....
Magnetiline varjestussummutus ilma kaaneta 10 dB, kaanega 15 dB.
  • Communautés Européennes, EÜ vastavusdeklaratsioon vastavalt EÜ direktiividele
  • UKCA vastavusdeklaratsioon
  • Kaabliredel, küljekõrgus 60 mm
  • Toote keskkonnadeklaratsioon (EPD)
  • CO₂ jalajälg (PCF)

Technical data

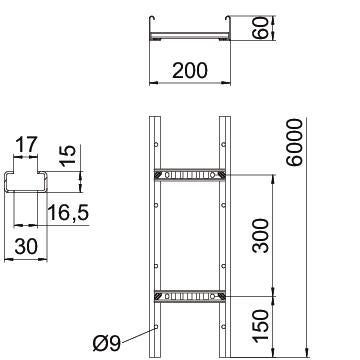

Mõõtmed

Pikkus6000 mm
Laius200 mm
Kõrgus60 mm
Mõõt B200 mm
Haruprao suurus17,00

Tehnilised andmed

Toimetagamineei
Külje perforatsioonjah
Pika sildega teostusei
Kasulik ristlõige80 cm²
Roostevaba teras, peitsitudei
Kasulik ristlõige8000 mm²
Pulkade vahekaugus300 mm
Pulkade teostusPerforeeritud profiil
Külgprofiili teostuslame profiil
Pulga kinnituskeevitatud
Tala paksus1,5 mm
Mõõde60x200x6000
PinnakateKuumtsingitud kastmismeetodil
MaterjalTeras
Värvtsink

Koormused

Tugedevaheline kaugus 1,5 m3,3 kN/m
Tugedevaheline kaugus 2,0 m2 kN/m
Tugedevaheline kaugus 2,5 m1,3 kN/m
Tugedevaheline kaugus 3,0 m1 kN/m
Tugedevaheline kaugus 3,5 m0,78 kN/m
Tugedevaheline kaugus 4,0m0,4 kN/m
Tugedevaheline kaugus 4,5 m0,3 kN/m
Tugedevaheline kaugus 5,0 m0,2 kN/m

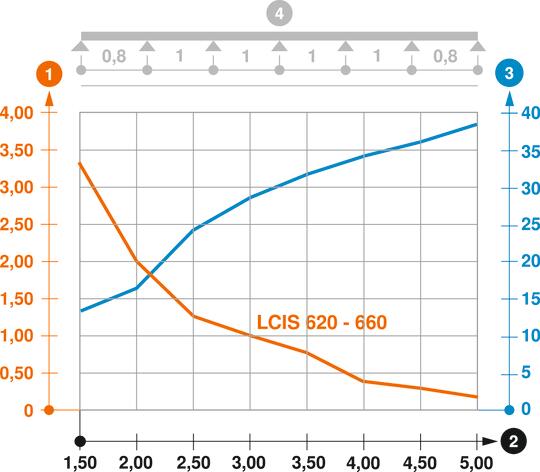

Kaabliredeli LCIS 60 koormusdiagramm

Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta

Tugilaius m

Tala läbipaine mm lubatava kN/m juures

Koormusskeem katsetamisel

Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)

Tala läbipaindekõver sõltuvalt tugede vahekaugusest

page.product.environmentalData.environmentalData

CO2 jalajälg (GWP) hällist väravani6,1553 kg CO2e / 1 Meeter

Accessories

Süsteemi tarvikud

Item no. 6051367

Kaas pöördriiviga FT
Type
DRL 200 FT

Smallest selling unit: 3 m

m

Item no. 6208843

Jätk FT
Type
LVG 60 FT

Smallest selling unit: 10 Tükki

Tükki

Item no. 6208944

Liigendjätk FT
Type
LGVG 60 FT

Smallest selling unit: 10 Tükki

Tükki

Downloads

0 selected

Tooteleht (1)
Kategooria ja brošüürid (3)
Deklaratsioonid (5)
Juhised ja spikrid (2)
Toote pildid (3)
3D-andmete allalaadimised (1)

Variants

Laius
LCIS 620 6 FT
Item no.
6209643
Pikkus
6000
Laius
200
Toimetagamine
ei
Tala paksus
1,5

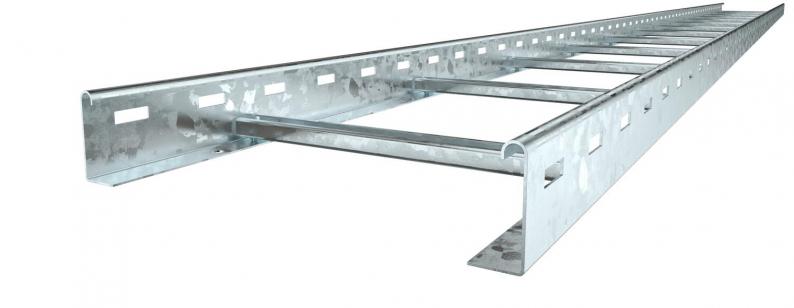

LCIS 630 6 FT
Item no.
6209645
Pikkus
6000
Laius
300
Toimetagamine
ei
Tala paksus
1,5
LCIS 640 6 FT
Item no.
6209647
Pikkus
6000
Laius
400
Toimetagamine
ei
Tala paksus
1,5
LCIS 650 6 FT
Item no.
6209649
Pikkus
6000
Laius
500
Toimetagamine
ei
Tala paksus
1,5
LCIS 660 6 FT
Item no.
6209651
Pikkus
6000
Laius
600
Toimetagamine
ei
Tala paksus
1,5
