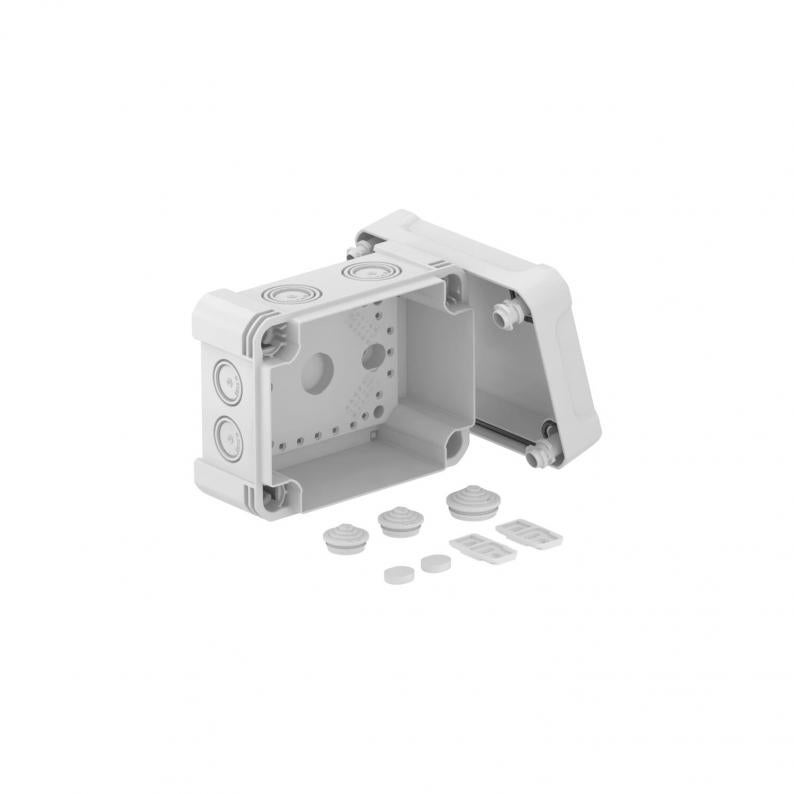

Kaabliharukarp X 06
Type X06 LGR
|Item no. 2005012
|EAN 4012196577422
Item no. / Type
Puhtad sisemõõtmed
Värv
Smallest selling unit: 1 Tükki
1Tükki
Tükki
Description
Kaabliharukarp kaablite ja juhtmete ühendamiseks nii sise- kui ka välistingimustes. Ristkülikukujuline, väljalöödavate sisenditega. Sobib seina- ja laepaigalduseks, võimalik kas välimine kinnitus, sisekinnitus või montaaž läbi nurgapüstakute. Eriti löögikindel, IK09. Kiirkinnitusega kaas, plommitav. Valmistatud halogeenivabadest ja UV-kindlatest materjalidest.
Kaabliharukarp vastavalt standardile EN 60670. Leegile vastupidav vastavalt standardile EN 60695-2-11, testimistemperatuur 650 °C. Löögikindlus IK09 vastavalt standardile DIN EN 50102 Kaitseklass IP67 vastavalt standardile DIN EN 60529.
Kaabliharukarp vastavalt standardile EN 60670. Leegile vastupidav vastavalt standardile EN 60695-2-11, testimistemperatuur 650 °C. Löögikindlus IK09 vastavalt standardile DIN EN 50102 Kaitseklass IP67 vastavalt standardile DIN EN 60529.
Technical data
Mõõtmed
| Pikkus | 151 mm |
|---|---|
| Laius | 117 mm |
| Kõrgus | 86 mm |
| Puhtad sisemõõtmed | 137x105x68 mm |
Tehnilised andmed
| Löögikindel | jah |
|---|---|
| halogeenita | jah |
| Klaaskiuga tugevdatud | jah |
| sisendite arv | 8 |
| sisestamine tagant | ei |
| Läbipaistev kaas | ei |
| kaitseklass | IP67 |
| Nimipinge | 750 V |
| Reastatav | jah |
| kaanega | jah |
| Plommitav | jah |
| Sisseviigu tüüp | Mahalõigatav astmeline membraan |
| Nominaal-isolatsioonipinge Ui | 750 V |
| Plahvatuskindel mudel | ei |
| Korpuseläbiviigu liik | Ette märgistatud |
| Varjestusega | ei |
| Ilmastikukindel | jah |
| Kaitsemäär IK-kood | IK09 |
| Max Juhi ristlõige | 6 mm² |
| Min nimiläbilõige | 2,5 mm² |
| Max nimiläbilõige | 6 mm² |
| Vorm | ristkülikukujuline |
| Kaas | läbipaistmatu |
| Kaanekinnitus | kruvitud |
| Paigaldusviis | Seina-/laemontaaž |
| Rakendustemperatuuri vahemiku min | -25 °C |
| Rakendustemperatuuri vahemiku max | 65 °C |
| Leegile vastupidav | kooskõlas VDE 0471/DIN 695 osaga 2-1, testimistemperatuur 650 °C |
| Mõõde | 150x116x86 |
| Materjal | Polükarbonaat |
| Värv | helehall; RAL 7035 |
page.product.environmentalData.environmentalData
| CO2 jalajälg (GWP) hällist väravani | 1,3177 kg CO2e / 1 Tükk |
|---|
Downloads
0 selected
Tooteleht (1)
Kategooria ja brošüürid (4)
Deklaratsioonid (4)
Sertifikaadid (1)
Juhised ja spikrid (2)
Toote pildid (3)
Variants
Type
Puhtad sisemõõtmed
sisendite arv
kaitseklass
Värv
Item no.
X06 LGR
137x105x68
8
IP67
helehall; RAL 7035
2005012
X06 LGR-TR
137x105x68
8
IP67
hall/läbipaistev
2005062
X06 SW
137x105x68
8
IP67
grafiitmust; RAL 9011
2005122
