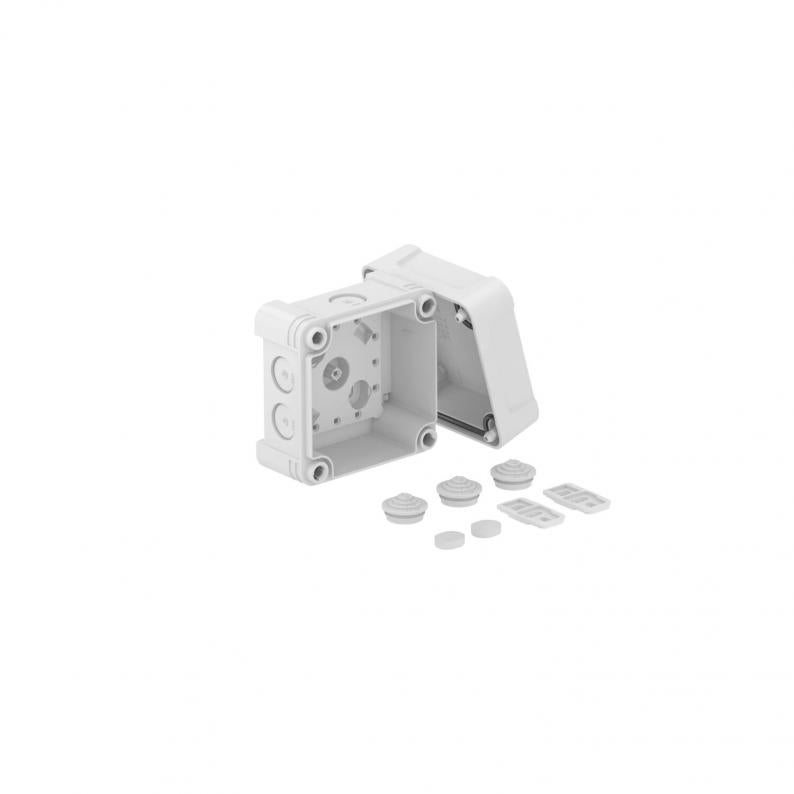

Kaabliharukarp X 02
Type X02 LGR
|Item no. 2005004
|EAN 4012196577378
Item no. / Type
Puhtad sisemõõtmed
Värv
Smallest selling unit: 1 Tükki
1Tükki
Tükki
Description
Kaabliharukarp kaablite ja juhtmete ühendamiseks nii sise- kui ka välistingimustes. Ruudukujuline, väljalöödavate sisenditega. Sobib seina- ja laepaigalduseks, võimalik kas välimine kinnitus, sisekinnitus või montaaž läbi nurgapüstakute. Eriti löögikindel, IK09. Kiirkinnitusega kaas, plommitav. Valmistatud halogeenivabadest ja UV-kindlatest materjalidest.
Kaabliharukarp vastavalt standardile EN 60670. Leegile vastupidav vastavalt standardile EN 60695-2-11, testimistemperatuur 650 °C. Löögikindlus IK09 vastavalt standardile DIN EN 50102 Kaitseklass IP67 vastavalt standardile DIN EN 60529.
Kaabliharukarp vastavalt standardile EN 60670. Leegile vastupidav vastavalt standardile EN 60695-2-11, testimistemperatuur 650 °C. Löögikindlus IK09 vastavalt standardile DIN EN 50102 Kaitseklass IP67 vastavalt standardile DIN EN 60529.
Technical data
Mõõtmed
| Pikkus | 95 mm |
|---|---|
| Laius | 95 mm |
| Kõrgus | 72 mm |
| Puhtad sisemõõtmed | 85x85x57 mm |
Tehnilised andmed
| Löögikindel | jah |
|---|---|
| halogeenita | jah |
| Klaaskiuga tugevdatud | jah |
| sisendite arv | 7 |
| sisestamine tagant | ei |
| Läbipaistev kaas | ei |
| kaitseklass | IP67 |
| Nimipinge | 750 V |
| Reastatav | jah |
| kaanega | jah |
| Plommitav | jah |
| Sisseviigu tüüp | Mahalõigatav astmeline membraan |
| Nominaal-isolatsioonipinge Ui | 750 V |
| Plahvatuskindel mudel | ei |
| Korpuseläbiviigu liik | Ette märgistatud |
| Varjestusega | ei |
| Ilmastikukindel | jah |
| Kaitsemäär IK-kood | IK09 |
| Max Juhi ristlõige | 2,5 mm² |
| Min nimiläbilõige | 1 mm² |
| Max nimiläbilõige | 2,5 mm² |
| Vorm | ruudukujuline |
| Kooste | ilma |
| Kaas | läbipaistmatu |
| Kaanekinnitus | kruvitud |
| Paigaldusviis | Seina-/laemontaaž |
| Rakendustemperatuuri vahemiku min | -25 °C |
| Rakendustemperatuuri vahemiku max | 65 °C |
| Leegile vastupidav | kooskõlas VDE 0471/DIN 695 osaga 2-1, testimistemperatuur 650 °C |
| Mõõde | 95x95x72 |
| Materjal | Polükarbonaat |
| Värv | helehall; RAL 7035 |
page.product.environmentalData.environmentalData
| CO2 jalajälg (GWP) hällist väravani | 0,7286 kg CO2e / 1 Tükk |
|---|
Downloads
0 selected
Tooteleht (1)
Kategooria ja brošüürid (4)
Deklaratsioonid (4)
Sertifikaadid (1)
Juhised ja spikrid (2)
Toote pildid (2)
3D-andmete allalaadimised (1)
Variants
Type
Puhtad sisemõõtmed
sisendite arv
kaitseklass
Värv
Item no.
X02 LGR
85x85x57
7
IP67
helehall; RAL 7035
2005004
X02 LGR-TR
85x85x57
7
IP67
hall/läbipaistev
2005054
X02 SW
85x85x57
7
IP67
grafiitmust; RAL 9011
2005114
Värv
X02 LGR
Item no.
2005004
Puhtad sisemõõtmed
85x85x57
sisendite arv
7
kaitseklass
IP67
Värv
helehall; RAL 7035
X02 LGR-TR
Item no.
2005054
Puhtad sisemõõtmed
85x85x57
sisendite arv
7
kaitseklass
IP67
Värv
hall/läbipaistev
X02 SW
Item no.
2005114
Puhtad sisemõõtmed
85x85x57
sisendite arv
7
kaitseklass
IP67
Värv
grafiitmust; RAL 9011
