Kaabliharukarp X 01
Type X01 LGR
|Item no. 2005000
|EAN 4012196577361
Item no. / Type
Puhtad sisemõõtmed
Värv
Smallest selling unit: 1 Tükki
1Tükki
Tükki
Description

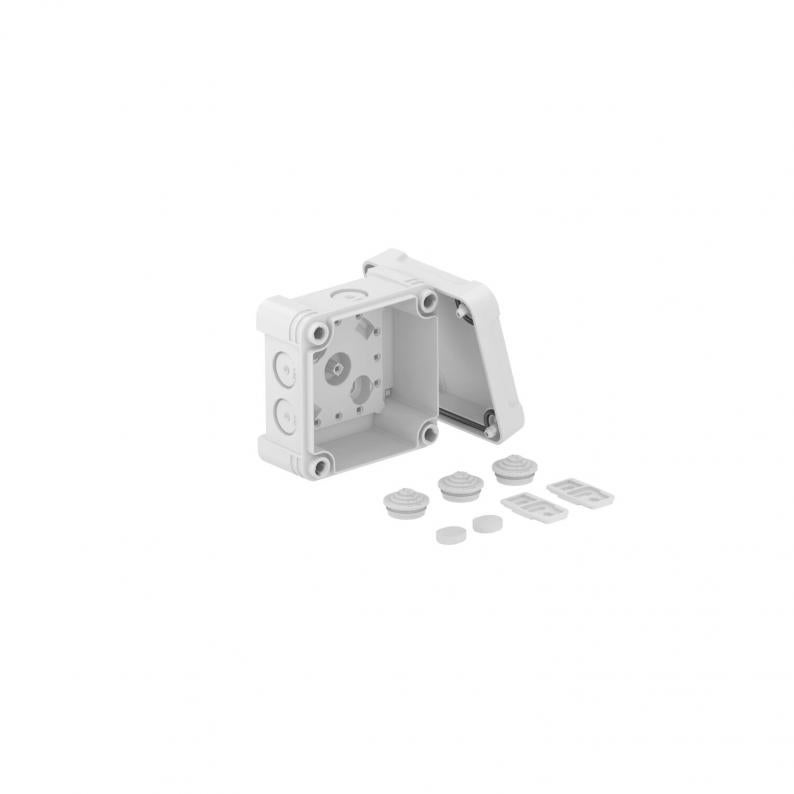

Kaabliharukarp kaablite ja juhtmete ühendamiseks nii sise- kui ka välistingimustes. Ruudukujuline, väljalöödavate sisenditega. Sobib seina- ja laepaigalduseks, võimalik kas välimine kinnitus, sisekinnitus või montaaž läbi nurgapüstakute. Eriti löögikindel, IK09. Kiirkinnitusega kaas, plommitav. Valmistatud halogeenivabadest ja UV-kindlatest materjalidest.
Kaabliharukarp vastavalt standardile EN 60670. Leegile vastupidav vastavalt standardile EN 60695-2-11, testimistemperatuur 650 °C. Löögikindlus IK09 vastavalt standardile DIN EN 50102 Kaitseklass IP67 vastavalt standardile DIN EN 60529.
Kaabliharukarp vastavalt standardile EN 60670. Leegile vastupidav vastavalt standardile EN 60695-2-11, testimistemperatuur 650 °C. Löögikindlus IK09 vastavalt standardile DIN EN 50102 Kaitseklass IP67 vastavalt standardile DIN EN 60529.
Technical data

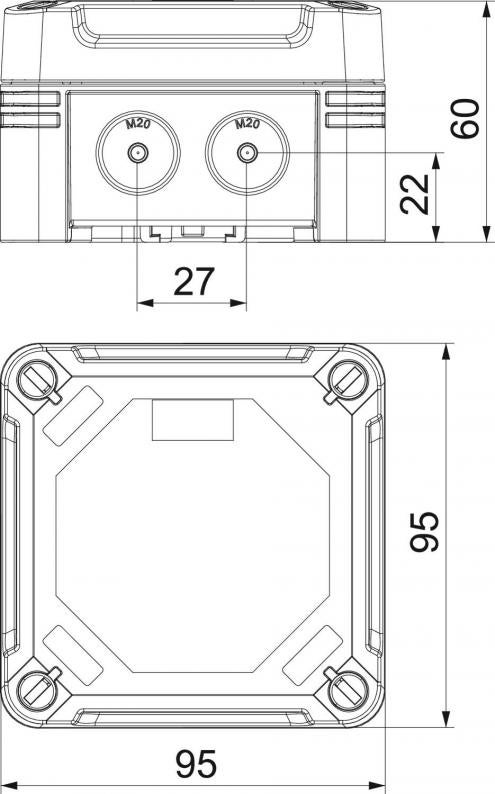

Mõõtmed
| Pikkus | 95 mm |
|---|---|
| Laius | 95 mm |
| Kõrgus | 60 mm |
| Puhtad sisemõõtmed | 85x85x45 mm |
Tehnilised andmed
| Löögikindel | jah |
|---|---|
| halogeenita | jah |
| Klaaskiuga tugevdatud | jah |
| sisendite arv | 7 |
| sisestamine tagant | ei |
| Läbipaistev kaas | ei |
| kaitseklass | IP67 |
| Nimipinge | 750 V |
| Reastatav | jah |
| kaanega | jah |
| Plommitav | jah |
| Sisseviigu tüüp | Mahalõigatav astmeline membraan |
| Nominaal-isolatsioonipinge Ui | 750 V |
| Plahvatuskindel mudel | ei |
| Korpuseläbiviigu liik | Ette märgistatud |
| Varjestusega | ei |
| Ilmastikukindel | jah |
| Kaitsemäär IK-kood | IK09 |
| Max Juhi ristlõige | 1,5 mm² |
| Min nimiläbilõige | 0,8 mm² |
| Max nimiläbilõige | 1,5 mm² |
| Vorm | ruudukujuline |
| Kooste | ilma |
| Kaas | läbipaistmatu |
| Kaanekinnitus | kruvitud |
| Paigaldusviis | Seina-/laemontaaž |
| Rakendustemperatuuri vahemiku min | -25 °C |
| Rakendustemperatuuri vahemiku max | 65 °C |
| Leegile vastupidav | kooskõlas VDE 0471/DIN 695 osaga 2-1, testimistemperatuur 650 °C |
| Mõõde | 95x95x60 |
| Materjal | Polükarbonaat |
| Värv | helehall; RAL 7035 |
page.product.environmentalData.environmentalData
| CO2 jalajälg (GWP) hällist väravani | 0,6863 kg CO2e / 1 Tükk |
|---|
Downloads
0 selected
Tooteleht (1)
Kategooria ja brošüürid (4)
Deklaratsioonid (4)
Sertifikaadid (1)
Juhised ja spikrid (2)
Toote pildid (2)
Variants
Type
Puhtad sisemõõtmed
sisendite arv
kaitseklass
Värv
Item no.
X01 LGR
85x85x45
7
IP67
helehall; RAL 7035
2005000
X01 LGR-TR
85x85x45
7
IP67
hall/läbipaistev
2005050
X01 SW
85x85x45
7
IP67
grafiitmust; RAL 9011
2005110
Värv
X01 LGR
Item no.
2005000
Puhtad sisemõõtmed
85x85x45
sisendite arv
7
kaitseklass
IP67
Värv
helehall; RAL 7035
X01 LGR-TR
Item no.
2005050
Puhtad sisemõõtmed
85x85x45
sisendite arv
7
kaitseklass
IP67
Värv
hall/läbipaistev
X01 SW
Item no.
2005110
Puhtad sisemõõtmed
85x85x45
sisendite arv
7
kaitseklass
IP67
Värv
grafiitmust; RAL 9011
