Kaabliharukarp B 9/T, läbitorgatava membraaniga
Type B 9 T M 5
|Item no. 2001845
|EAN 4012195541936
Item no. / Type
2001845 / B 9 T M 5
Puhtad sisemõõtmed
98x98x40 mm
sisendite arv
9
kaitseklass
IP67
Värv
helehall; RAL 7035
Smallest selling unit: 5 Tükki
5Tükki
Tükki
Description
Niiskuskindel kaabliharukarp B9/T...: koosneb kahest erinevast halogeenivabast plastmasskomponendist, 2 lisasisseviiku põhjas koos läbistusmembraaniga
(kuni 15 mm kaabliläbimõõduga)
läbitorgatava membraaniga (kaabliläbimõõdule kuni 15 mm).
Hülsstihendite kasutamisel (tõmbetakistuse vähendamiseks) pole membraani eemaldamine vajalik (aja kokkuhoid). Kaitseklass IP 67 läbitorgatava membraani ja hülsstihendi puhul ilma läbitorgatavat membraani eemaldamata.
Nimipinge 400 V; nimiristlõige 4 - 6 mm².
Kaas kruvitakse 4 eelmonteeritud kadumiskindla kaane-kiirkinnitusega kinni (180°) ja plommitakse.
Kinnitusavad 5 mm läbimõõduga poldi (vahega 75mm) jaoks on lisaks täidetud pehme plastkomponendiga. Puhtad sisemõõtmed 98x98x40
(kuni 15 mm kaabliläbimõõduga)
läbitorgatava membraaniga (kaabliläbimõõdule kuni 15 mm).
Hülsstihendite kasutamisel (tõmbetakistuse vähendamiseks) pole membraani eemaldamine vajalik (aja kokkuhoid). Kaitseklass IP 67 läbitorgatava membraani ja hülsstihendi puhul ilma läbitorgatavat membraani eemaldamata.
Nimipinge 400 V; nimiristlõige 4 - 6 mm².
Kaas kruvitakse 4 eelmonteeritud kadumiskindla kaane-kiirkinnitusega kinni (180°) ja plommitakse.
Kinnitusavad 5 mm läbimõõduga poldi (vahega 75mm) jaoks on lisaks täidetud pehme plastkomponendiga. Puhtad sisemõõtmed 98x98x40
Technical data

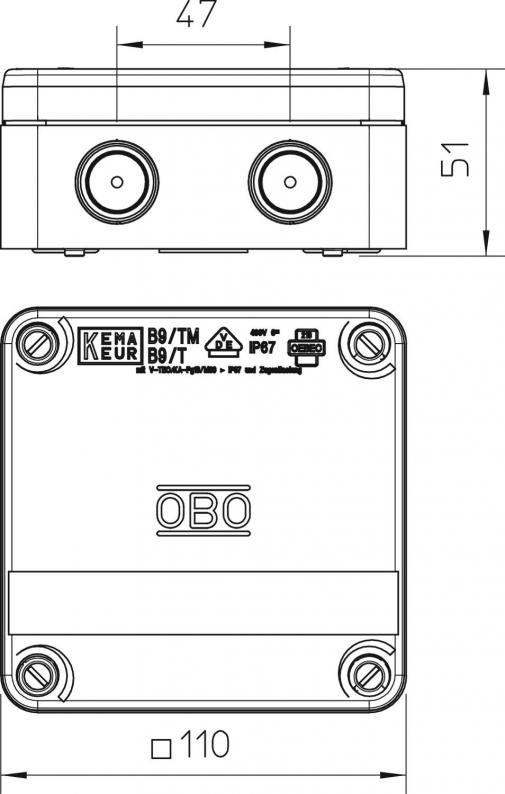

Mõõtmed
| Pikkus | 110 mm |
|---|---|
| Laius | 110 mm |
| Kõrgus | 51 mm |
| Puhtad sisemõõtmed | 98x98x40 mm |
Tehnilised andmed
| Sisseviigu tüüp | Kaabel/hülsstihend |
|---|---|
| halogeenita | jah |
| sisendite arv | 9 |
| Klemmide arv | 5 |
| sisestamine tagant | jah |
| kaitseklass | IP67 |
| Nimipinge | 400 V |
| Reastatav | jah |
| kaanega | jah |
| Plommitav | jah |
| Sisseviigu tüüp | Kaabel |
| Ex-tsooni jaoks | ilma |
| Nominaal-isolatsioonipinge Ui | 400 V |
| Toimetagamine | ilma |
| Plahvatuskindel mudel | ei |
| Korpuseläbiviigu liik | Keere ja tihendusmembraan |
| Ilmastikukindel | ei |
| Ex-tsooni "gaas" jaoks | ilma |
| Ex-tsooni "tolm" jaoks | ilma |
| Max Juhi ristlõige | 6 mm² |
| Min nimiläbilõige | 4 mm² |
| Max nimiläbilõige | 6 mm² |
| Vorm | ruudukujuline |
| Kooste | Klemm |
| Kaas | läbipaistmatu |
| Kaanekinnitus | kruvitud |
| Paigaldusviis | Seina-/laemontaaž |
| Rakendustemperatuuri vahemiku min | -5 °C |
| Rakendustemperatuuri vahemiku max | 60 °C |
| Leegile vastupidav | kooskõlas VDE 0471/DIN 695 osaga 2-1, testimistemperatuur 750 °C |
| Mõõde | 110x110x50 |
| Materjal | Polüpropüleen |
| Värv | helehall; RAL 7035 |
page.product.environmentalData.environmentalData
| CO2 jalajälg (GWP) hällist väravani | 0,7174 kg CO2e / 1 Tükk |
|---|
