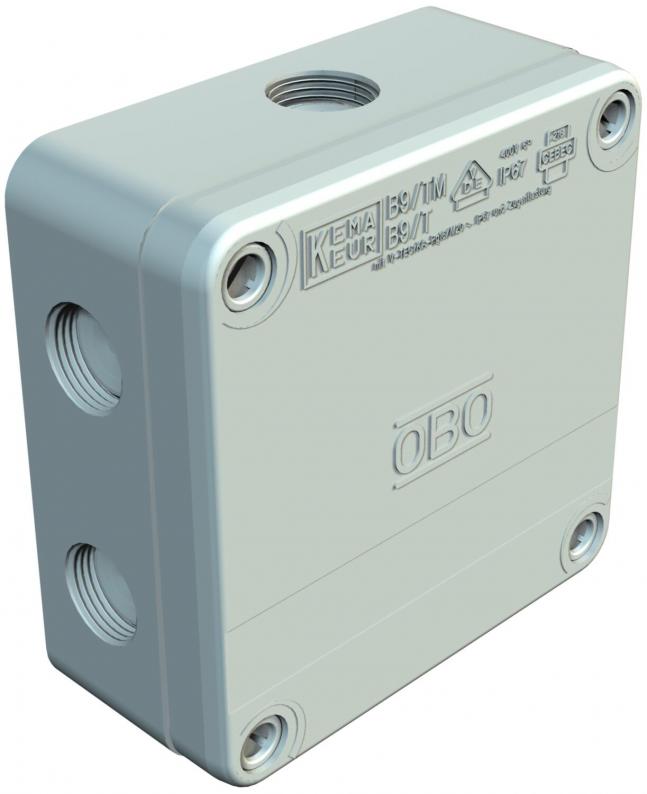

Kaabliharukarp B 9/T, läbitorgatava membraaniga
Type B 9 T 5
|Item no. 2001802
|EAN 4012195879671
Item no. / Type
2001802 / B 9 T 5
Puhtad sisemõõtmed
98x98x40 mm
sisendite arv
9
kaitseklass
IP67
Värv
helehall; RAL 7035
Smallest selling unit: 5 Tükki
5Tükki
Tükki
Description
B9/T...: koosneb kahest erinevast halogeenivabast plastmasskomponendist,
8 keermestatud sisendist (PG16), mitkoos läbitorgatava membraaniga (kaabliläbimõõdule kuni 15 mm) põhja piirkonnas. Hülsstihendite kasutamisel (tõmbetakistuse vähendamiseks) pole membraani eemaldamine vajalik (aja kokkuhoid). Kaitseliik IP 67 läbitorgatava membraani puhul ja kaablikeermesliite puhul ilma läbitorgatavat membraani eemaldamata.
Nimipinge 400 V; nimiristlõige 4 - 6 mm².
Kaas kruvitakse 4 eelmonteeritud, kadumiskindla kaane-kiirkinnitusega kinni (180°). Kinnitusavad on 5 mm läbimõõduga poldi (vahega 75 mm) jaoks lisaks täidetud pehme plastkomponendiga. Puhtad sisemõõtmed 98x98x40
B9/T koos VBX/KL 60-ga:
2 kinnituskruvi kattekorki,
1 klemmliist VBX/KL 60 ja 1 kinnituskork
8 keermestatud sisendist (PG16), mitkoos läbitorgatava membraaniga (kaabliläbimõõdule kuni 15 mm) põhja piirkonnas. Hülsstihendite kasutamisel (tõmbetakistuse vähendamiseks) pole membraani eemaldamine vajalik (aja kokkuhoid). Kaitseliik IP 67 läbitorgatava membraani puhul ja kaablikeermesliite puhul ilma läbitorgatavat membraani eemaldamata.
Nimipinge 400 V; nimiristlõige 4 - 6 mm².
Kaas kruvitakse 4 eelmonteeritud, kadumiskindla kaane-kiirkinnitusega kinni (180°). Kinnitusavad on 5 mm läbimõõduga poldi (vahega 75 mm) jaoks lisaks täidetud pehme plastkomponendiga. Puhtad sisemõõtmed 98x98x40
B9/T koos VBX/KL 60-ga:
2 kinnituskruvi kattekorki,
1 klemmliist VBX/KL 60 ja 1 kinnituskork
Technical data

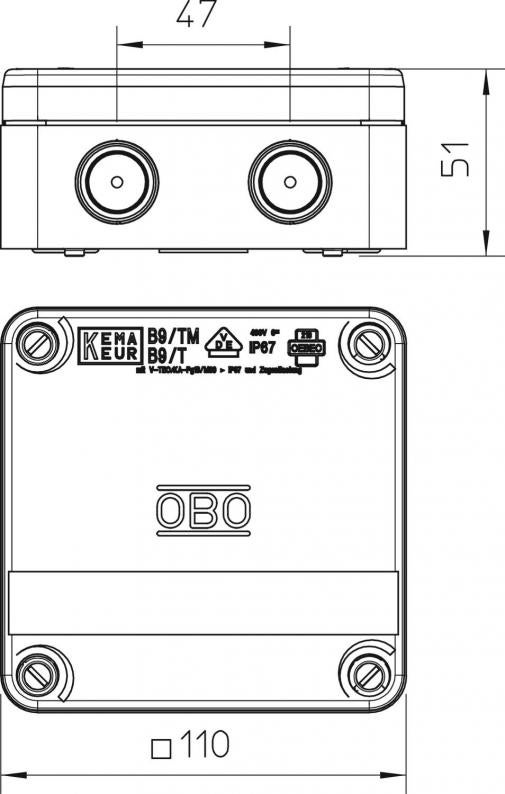

Mõõtmed
| Pikkus | 110 mm |
|---|---|
| Laius | 110 mm |
| Kõrgus | 51 mm |
| Puhtad sisemõõtmed | 98x98x40 mm |
Tehnilised andmed
| Sisseviigu tüüp | Kaabel/hülsstihend |
|---|---|
| halogeenita | jah |
| sisendite arv | 9 |
| sisestamine tagant | jah |
| kaitseklass | IP67 |
| Nimipinge | 400 V |
| Reastatav | jah |
| kaanega | jah |
| Plommitav | jah |
| Sisseviigu tüüp | Kaabel |
| Ex-tsooni jaoks | ilma |
| Nominaal-isolatsioonipinge Ui | 400 V |
| Toimetagamine | ilma |
| Plahvatuskindel mudel | ei |
| Korpuseläbiviigu liik | Keere ja tihendusmembraan |
| Ilmastikukindel | ei |
| Ex-tsooni "gaas" jaoks | ilma |
| Ex-tsooni "tolm" jaoks | ilma |
| Max Juhi ristlõige | 6 mm² |
| Min nimiläbilõige | 4 mm² |
| Max nimiläbilõige | 6 mm² |
| Vorm | ruudukujuline |
| Kooste | Klemm |
| Kaanekinnitus | kruvitud |
| Paigaldusviis | Seina-/laemontaaž |
| Rakendustemperatuuri vahemiku min | -5 °C |
| Rakendustemperatuuri vahemiku max | 60 °C |
| Leegile vastupidav | kooskõlas VDE 0471/DIN 695 osaga 2-1, testimistemperatuur 650 °C |
| Mõõde | 110x110x50 |
| Materjal | Polüpropüleen |
| Värv | helehall; RAL 7035 |
page.product.environmentalData.environmentalData
| CO2 jalajälg (GWP) hällist väravani | 0,7088 kg CO2e / 1 Tükk |
|---|
