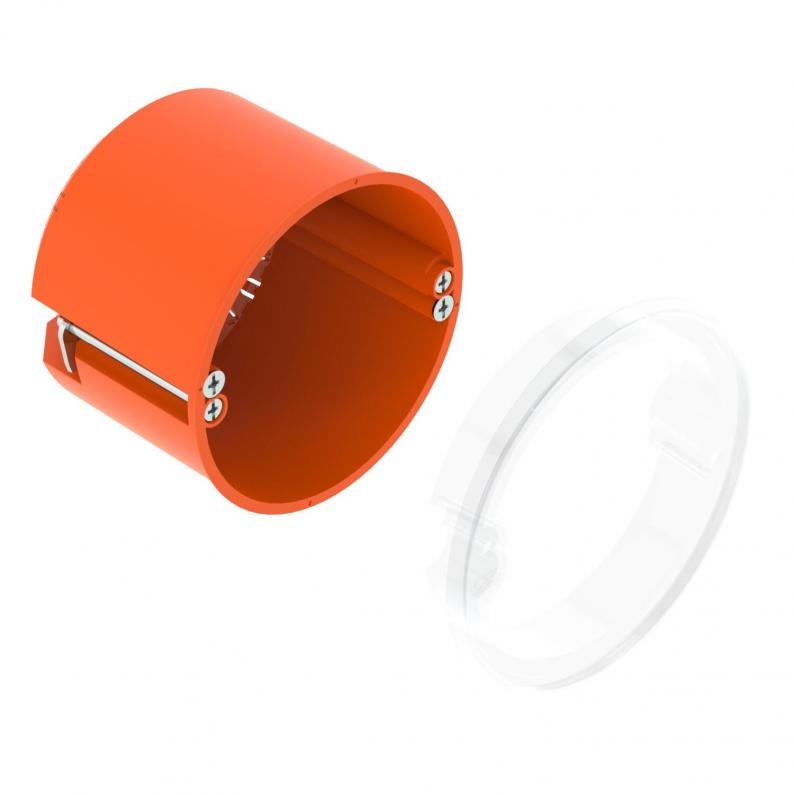

HW õõnesseina seadmetoos 61, CEE/PERILEX, tihendusrõngaga
Type HG 61-AD-IP
|Item no. 2003819
|EAN 4012196700790
Item no. / Type
2003819 / HG 61-AD-IP
Kõrgus
61 mm
freesiava läbimõõt
74 mm
Läbimõõt
74 mm
sisendite arv
9
Toru läbimõõdule
20/25 mm
Smallest selling unit: 10 Tükki
10Tükki
Tükki
Description
CEE/PERILEXI õõnesseina seadmetoos koos tihendusrõngaga, kasutamiseks õõnesseintes paigaldussügavusega vähemalt 61 mm ja plaadipaksusega 5–40 mm.
• 2 kruvipüstakut
• seadmekruvid, kinnituskõrvad
• 3 kombi-torusisendit Ø 20 ja 25 mm
• 3 sisendit NYM-kaablitele 3 × 2,5 mm² või 5 × 1,5 mm²
• 2 sisendit NYM-kaablitele 5 × 2,5 mm² või 7 × 1,5 mm²
• 1 sisend NYM-kaablitele 3 × 1,5 mm²
Testitud vastavalt standarditele DIN EN 60670-1, DIN EN 60670-22 ja DIN 49073-1.
• 2 kruvipüstakut
• seadmekruvid, kinnituskõrvad
• 3 kombi-torusisendit Ø 20 ja 25 mm
• 3 sisendit NYM-kaablitele 3 × 2,5 mm² või 5 × 1,5 mm²
• 2 sisendit NYM-kaablitele 5 × 2,5 mm² või 7 × 1,5 mm²
• 1 sisend NYM-kaablitele 3 × 1,5 mm²
Testitud vastavalt standarditele DIN EN 60670-1, DIN EN 60670-22 ja DIN 49073-1.
Technical data
Mõõtmed
| Kõrgus | 61 mm |
|---|
Tehnilised andmed
| Sisseviigu tüüp | NYM-kaablid ja torud |
|---|---|
| Löögikindel | ei |
| Sisude arv | 1 |
| freesiava läbimõõt | 74 mm |
| Sobib plaadi min paksusega | 5 mm |
| Sobib plaadi max paksusega | 40 mm |
| kaanekruvide vahekaugus | 67 mm |
| Läbimõõt | 74 mm |
| halogeenita | jah |
| sisendite arv | 9 |
| seadmete kinnitus | Kruvid |
| kaitseklass | IP34 |
| Korpuseläbiviigu liik | Väljamurdeava |
| Toru läbimõõdule | 20/25 mm |
| Kruvidega | jah |
| Tuulekindel | ei |
| Otsak | ilma |
| Min nimiläbilõige | 1,5 mm² |
| Max nimiläbilõige | 2,5 mm² |
| Vorm | ümar |
| Kaas | ilma |
| Kaanekinnitus | Kruvid |
| Leegile vastupidav | kooskõlas VDE 0471/IEC 60695-2-11-ga, testimistemperatuur 850 °C |
| Kombisisendid Ø 20/25 mm | 3 |
| Juhtmesisseviigud 3 × 2,5 mm² / 5 × 1,5 mm² | 3 |
| Juhtmesisseviigud 5 × 2,5 mm² / 7 × 1,5 mm² | 2 |
| Juhtmesisseviigud 3 × 1,5 mm² | 1 |

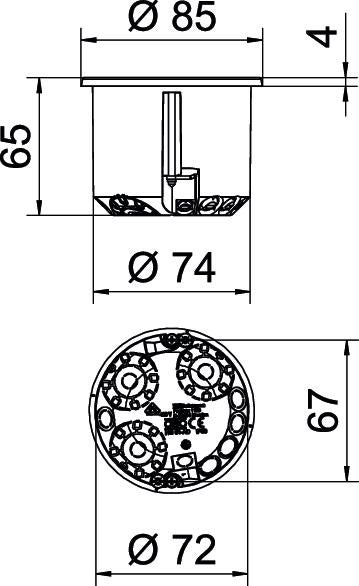

| Mõõde | Ø74mm, H61mm |
| Materjal | Polüpropüleen |
| Värv | oranž |
| Nimipinge | 400 V |
page.product.environmentalData.environmentalData
| CO2 jalajälg (GWP) hällist väravani | 0,105 kg CO2e / 1 Tükk |
|---|
