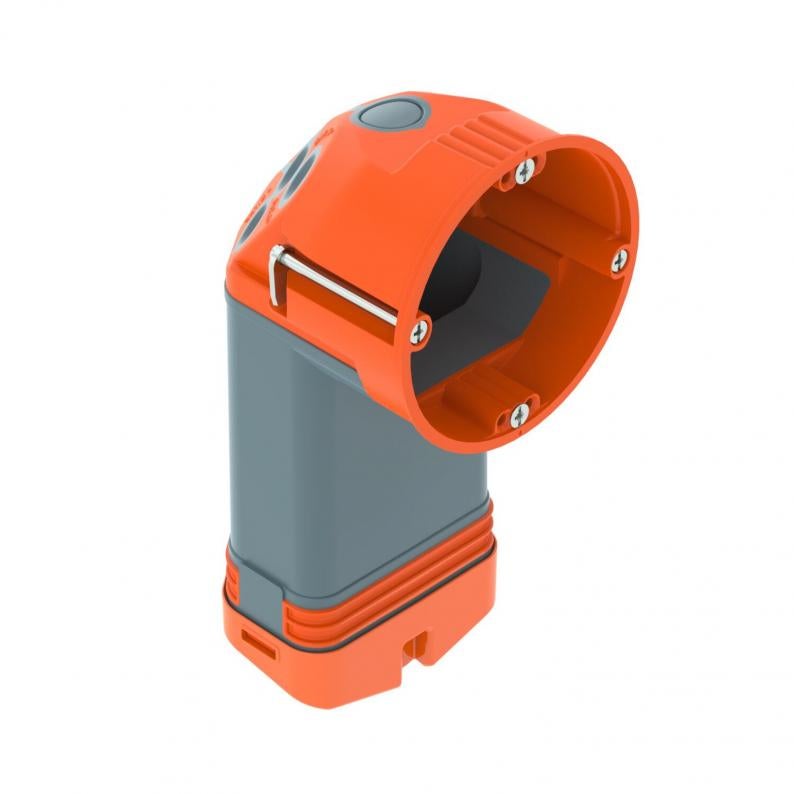

HW õõnesseina-elektroonikatoos 74, tuulekindel, elastomeerkotiga
Type HE 74-L
|Item no. 2003828
|EAN 4012197276676
Item no. / Type
2003828 / HE 74-L
Kõrgus
77 mm
freesiava läbimõõt
68 mm
Läbimõõt
68 mm
sisendite arv
8
Toru läbimõõdule
20/25 mm
Smallest selling unit: 10 Tükki
10Tükki
Tükki
Description
Membraansisseviikude ja täiendava juhtmeruumiga õõnesseina-elektroonikatoos, kasutamiseks õõnesseintes paigaldussügavusega vähemalt 75 mm ja plaadipaksusega 5–35 mm.
• 2 × 3 kruvipüstakut
• seadmekruvid, kinnituskõrvad
• 2 sisendit NYM-kaablitele 3 × 1,5 mm²
• 2 sisendit NYM-kaablitele 3 × 2,5 mm² või 5 × 1,5 mm²
• 2 sisendit NYM-kaablitele 5 × 2,5 mm²
• 2 kombi-torusisendit täiendava juhtmeruumi põhjaosas
Testitud vastavalt standarditele DIN EN 60670-1, DIN EN 60670-22 ja DIN 49073-1.
• 2 × 3 kruvipüstakut
• seadmekruvid, kinnituskõrvad
• 2 sisendit NYM-kaablitele 3 × 1,5 mm²
• 2 sisendit NYM-kaablitele 3 × 2,5 mm² või 5 × 1,5 mm²
• 2 sisendit NYM-kaablitele 5 × 2,5 mm²
• 2 kombi-torusisendit täiendava juhtmeruumi põhjaosas
Testitud vastavalt standarditele DIN EN 60670-1, DIN EN 60670-22 ja DIN 49073-1.
Technical data

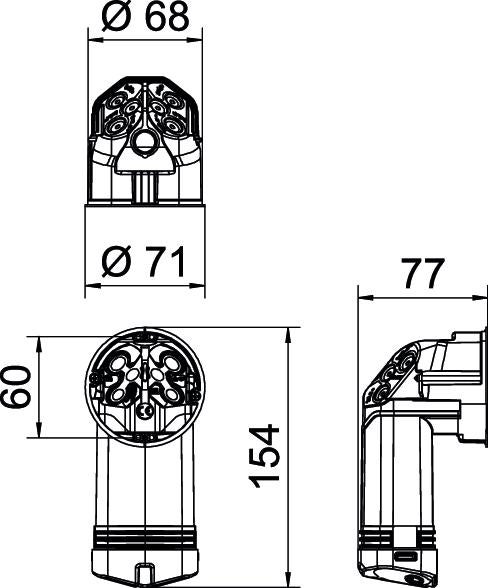

Mõõtmed
| Pikkus | 154 mm |
|---|---|
| Laius | 71 mm |
| Kõrgus | 77 mm |
Tehnilised andmed
| Löögikindel | ei |
|---|---|
| Sisude arv | 1 |
| freesiava läbimõõt | 68 mm |
| Sobib plaadi min paksusega | 5 mm |
| Sobib plaadi max paksusega | 35 mm |
| kaanekruvide vahekaugus | 61 mm |
| Läbimõõt | 68 mm |
| halogeenita | jah |
| sisendite arv | 8 |
| seadmete kinnitus | Kruvid |
| kaitseklass | IP30 |
| Korpuseläbiviigu liik | Sisseviigumebraan |
| Toru läbimõõdule | 20/25 mm |
| Kruvidega | jah |
| Tuulekindel | jah |
| Otsak | Ühendusmuhv |
| Min nimiläbilõige | 1,5 mm² |
| Max nimiläbilõige | 2,5 mm² |
| Vorm | muu |
| Kaanekinnitus | Kruvid |
| Leegile vastupidav | kooskõlas VDE 0471/IEC 60695-2-11-ga, testimistemperatuur 850 °C |
| Kombisisendid Ø 20/25 mm | 2 |
| Juhtmesisseviigud 3 × 2,5 mm² / 5 × 1,5 mm² | 2 |
| Juhtmesisseviigud 5 × 2,5 mm² / 7 × 1,5 mm² | 2 |
| Juhtmesisseviigud 3 × 1,5 mm² | 2 |
| Materjal | polüpropüleen / termoplast-elastomeer |
| Värv | oranž/hall |
| Nimipinge | 400 V |
page.product.environmentalData.environmentalData
| CO2 jalajälg (GWP) hällist väravani | 0,2212 kg CO2e / 1 Tükk |
|---|
