Generaatori ühenduskarp, tüüp 1 + 2, 3 x 1 stringi jaoks
Type PVG-BC 900K 111
|Item no. 5088420
|EAN 4012197365103
Item no. / Type
5088420 / PVG-BC 900K 111
kaitseklass
IP67
Smallest selling unit: 1 Tükki
1Tükki
Tükki
Description
Generaatori ühenduskarp, tüüp 1 + 2, päikeseenergiasüsteemidele, 3 x 1 stringi ühendamiseks. Inverteri alalisvoolukaitseks.
• Varistor-piirik, pistikühendusega, lahutusseadmega vearesistentne Y-lülituses VDE 0100-712 (50539-12) kohaselt
• Madal DC-kaitsetase: < 3,0 kV (Uoc max = 900 V DC)
• 3 kaitseseadet, kumbki koos 2 klemmikohaga kuni 6 mm² korpusesse eelpaigaldatud, kuni 41 A DC klemmi kohta
• Polükarbonaadist korpus (IP66), UV-kindel välistingimustes kasutamiseks, koos kaabliläbiviikude komplekti ja rõhuühtlustuselemendiga
Tuule, jää, temperatuuri või päikese tõttu kondensvee tekke ohu korral on vajalikud lisameetmed!
• Varistor-piirik, pistikühendusega, lahutusseadmega vearesistentne Y-lülituses VDE 0100-712 (50539-12) kohaselt
• Madal DC-kaitsetase: < 3,0 kV (Uoc max = 900 V DC)
• 3 kaitseseadet, kumbki koos 2 klemmikohaga kuni 6 mm² korpusesse eelpaigaldatud, kuni 41 A DC klemmi kohta
• Polükarbonaadist korpus (IP66), UV-kindel välistingimustes kasutamiseks, koos kaabliläbiviikude komplekti ja rõhuühtlustuselemendiga
Tuule, jää, temperatuuri või päikese tõttu kondensvee tekke ohu korral on vajalikud lisameetmed!
Technical data
Tehnilised andmed
| sisendite arv | 1 |
|---|---|
| võrguvorm | DC |
| Seadme signalisatsioon | optiline |
| kaitseklass | IP67 |
| Korpuse materjal | PC |
| Sisseviigu tüüp | Hülsstihend |

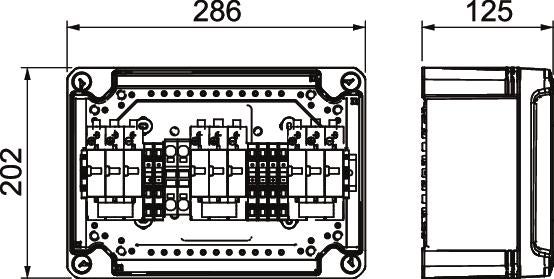

| Sügavus | 125 mm |
| Kaitsemäär IK-kood | IK08. |
| Arvutuslik välguvool (10/350 μs) | 7 kA |
| Suurim talitluspinge DC | 900 V |
| Impulssvoolu nimiväärtus (8/20 µs) | 30 kA |
| Paigaldusviis | komplekteeritud, korpuses |
| Sobib kasutamiseks välistingimustes | jah |
| Mudel | Kolme MPPT jaoks ja sisse vajutatava klemmiga |
| Võrgu tüüp, DC | jah |
| Min rakendustemperatuur | -25 °C |
| Max rakendustemperatuur | 60 °C |
| Liigpingekaitseseade (SPD) standardi IEC 61643-1 kohaselt | klass II |
| Liigpingekaitseseade (SPD) vastavalt standardile EN 61643-11 | Tüüp 1+2 |
| LPZ | 0→2 |
| Maksimaalne lahendusvool (8/20 μs) | 50 kA |
| vastuvõtuaeg | <25 ns |
| Rakendustemperatuuri vahemiku min | -25 °C |
| Rakendustemperatuuri vahemiku max | 60 °C |
| Mõõde | 900V DC |
| Värv | helehall; RAL 7035 |
| Võimsuse tõtsmiste arv | 12 |
| Max DC sisendpinge | 900 V |
| stringi kaitse | ilma |
| jälgimisfunktsioon | ei |
| Max sisendvool stringi kohta | 41 A |
| Max väljundvool | 41 A |
| stringi sisendite arv | 1 |
| varustatud koormus-lahklülitiga | ei |
| Number of MPPTs | 3 |
| Entries per MPPT | 1 |
| Exits per MPPT | 1 |
Ühendusvõimalused
| Peene painduva juhtme min läbilõige | 0,5 mm² |
|---|---|
| Peene paindliku juhtme max läbilõige | 6 mm² |
| Peene painduva juhtme min läbilõige | 21 AWG |
| Peene paindliku juhtme max läbilõige | 10 AWG |
| Jäiga (ühe-/mitmekordse) juhtme min läbilõige | 0,5 mm² |
| Jäiga (ühe-/mitmekordse) juhtme max läbilõige | 10 mm² |
| Jäiga (ühe-/mitmekordse) juhtme min läbilõige | 21 AWG |
| Jäiga (ühe-/mitmekordse) juhtme max läbilõige | 8 AWG |
| Anschlussart Generatoranschlusskasten | Push-in terminal |
page.product.environmentalData.environmentalData
| CO2 jalajälg (GWP) hällist väravani | 8,6202 kg CO2e / 1 Tükk |
|---|
