Cable tray RKS-Magic® 60, OBO EcoLine, FS
Type RKSM 610 FS ECO
|Item no. 6047609
|EAN 4012197485887
Item no. / Type
Pikkus
Laius
Kõrgus
Toimetagamine
Pleki paksus
Smallest selling unit: 3 m
3m
m
Description

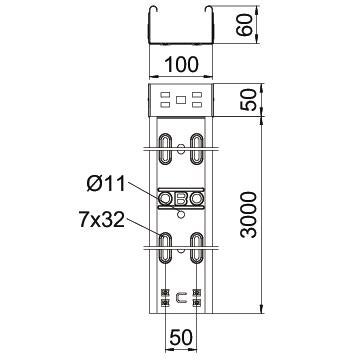

Cable tray made from CO2-reduced steel, with integrated quick-fastening system. Usable length 3,000 mm. With continuous side perforation of 7 x 20 mm for the installation of connection and mounting components. 11 mm perforation in the base for direct threaded rod susptension
Magnetiline varjestussummutus ilma kaaneta 20 dB, kaanega 50 dB.
Magnetiline varjestussummutus ilma kaaneta 20 dB, kaanega 50 dB.
Technical data
Mõõtmed
| Pikkus | 3050 mm |
|---|---|
| Laius | 100 mm |
| Kõrgus | 60 mm |
| Mõõt y | 50 mm |
| Mõõt B | 100 mm |
| Dimension W | 100 mm |
Tehnilised andmed
| Toimetagamine | jah |
|---|---|
| Külje perforatsioon | jah |
| Ühenduse teostus | intergreeritud jätkuelement |
| Pika sildega teostus | ei |
| Kasulik ristlõige | 58 cm² |
| Roostevaba teras, peitsitud | ei |
| Pleki paksus | 0,75 mm |
| Paigaldusperforeering põhjas | jah |
| NATO aukude muster | ei |
| Kasulik ristlõige | 5800 mm² |
| Mõõtmed | 60x100 |
| Põhjaperforatsioon | 1 |
| Mõõde | 60x100x3050 |
| Pinnakate | kuumtsingitud lintmeetodil |
| Materjal | Steel, CO2 reduced |
| Värv | tsink |
Koormused
| Tugedevaheline kaugus 1,0 m | 1,2 kN/m |
|---|---|
| Tugedevaheline kaugus 1,5 m | 0,9 kN/m |
| Tugedevaheline kaugus 2,0 m | 0,6 kN/m |
| Tugedevaheline kaugus 2,5 m | 0,4 kN/m |
| NEMA koormusklass | 8AA |
page.product.environmentalData.environmentalData
| CO2 jalajälg (GWP) hällist väravani | 1,6661 kg CO2e / 1 Meeter |
|---|
| Recycled material content | 71 % |
|---|
Accessories
Süsteemi tarvikud
Article
Type
Item no.
Amount
RLVK 60 FS ECO
6067090
Smallest selling unit: 10 Tükki
10Tükki
Tükki
Item no. 6067090
Straight connector 60, OBO EcoLine, FSType
RLVK 60 FS ECO
Smallest selling unit: 10 Tükki
10Tükki
Tükki
Item no. 6036575
90° bend 60, OBO EcoLine, FSType
RB 90 610 FS ECO
Smallest selling unit: 1 Tükki
1Tükki
Tükki
Item no. 6042175
Add-on tee, OBO EcoLine, FSType
RAA 610 FS ECO
Smallest selling unit: 1 Tükki
1Tükki
Tükki
Downloads
0 selected
Tooteleht (1)
Toote pildid (2)
Variants
Type
Pikkus
Laius
Kõrgus
Toimetagamine
Pleki paksus
Pinnakate
Materjal
Värv
Item no.
RKSM 610 FS ECO
3050
100
60
jah
0,75
kuumtsingitud lintmeetodil
Steel, CO2 reduced
tsink
6047609
RKSM 620 FS ECO
3050
200
60
jah
0,75
kuumtsingitud lintmeetodil
Steel, CO2 reduced
tsink
6047636
RKSM 630 FS ECO
3050
300
60
jah
0,75
kuumtsingitud lintmeetodil
Steel, CO2 reduced
tsink
6047652
RKSM 640 FS ECO
3050
400
60
jah
0,75
kuumtsingitud lintmeetodil
Steel, CO2 reduced
tsink
6047687
RKSM 650 FS ECO
3050
500
60
ei
0,9
kuumtsingitud lintmeetodil
Steel, CO2 reduced
tsink
6047717
RKSM 660 FS ECO
3050
600
60
ei
0,9
kuumtsingitud lintmeetodil
Steel, CO2 reduced
tsink
6047733
Laius
Toimetagamine
Pleki paksus
RKSM 610 FS ECO
Item no.
6047609
Pikkus
3050
Laius
100
Kõrgus
60
Toimetagamine
jah
Pleki paksus
0,75
Pinnakate
kuumtsingitud lintmeetodil
Materjal
Steel, CO2 reduced
Värv
tsink
RKSM 620 FS ECO
Item no.
6047636
Pikkus
3050
Laius
200
Kõrgus
60
Toimetagamine
jah
Pleki paksus
0,75
Pinnakate
kuumtsingitud lintmeetodil
Materjal
Steel, CO2 reduced
Värv
tsink
RKSM 630 FS ECO
Item no.
6047652
Pikkus
3050
Laius
300
Kõrgus
60
Toimetagamine
jah
Pleki paksus
0,75
Pinnakate
kuumtsingitud lintmeetodil
Materjal
Steel, CO2 reduced
Värv
tsink
RKSM 640 FS ECO
Item no.
6047687
Pikkus
3050
Laius
400
Kõrgus
60
Toimetagamine
jah
Pleki paksus
0,75
Pinnakate
kuumtsingitud lintmeetodil
Materjal
Steel, CO2 reduced
Värv
tsink
RKSM 650 FS ECO
Item no.
6047717
Pikkus
3050
Laius
500
Kõrgus
60
Toimetagamine
ei
Pleki paksus
0,9
Pinnakate
kuumtsingitud lintmeetodil
Materjal
Steel, CO2 reduced
Värv
tsink
RKSM 660 FS ECO
Item no.
6047733
Pikkus
3050
Laius
600
Kõrgus
60
Toimetagamine
ei
Pleki paksus
0,9
Pinnakate
kuumtsingitud lintmeetodil
Materjal
Steel, CO2 reduced
Värv
tsink
