Baaskaitse 120 V kõrgsagedusrakenduste kahesooneliste süsteemide jaoks
Type TKS-B
|Item no. 5097976
|EAN 4012195578277
Item no. / Type
5097976 / TKS-B
Pooluste arv
2
pistiksüsteem
Klemm
Suurim talitluspinge AC
120 V
Suurim talitluspinge DC
170 V
Smallest selling unit: 1 Tükki
1Tükki
Tükki
Description
TKS-B: liigpingekaitse kasutamiseks mõõte-, juhtimis- ja reguleerimisseadmetes ning sidesüsteemides
• Piksekaitse potentsiaaliühtlustuseks baaskaitse
• Kõrge impulssvoolu lahendusvõime 6 kA (10/350)
• Lihtsaltmonteeritavate, kruvideta kinnitusklemmidega

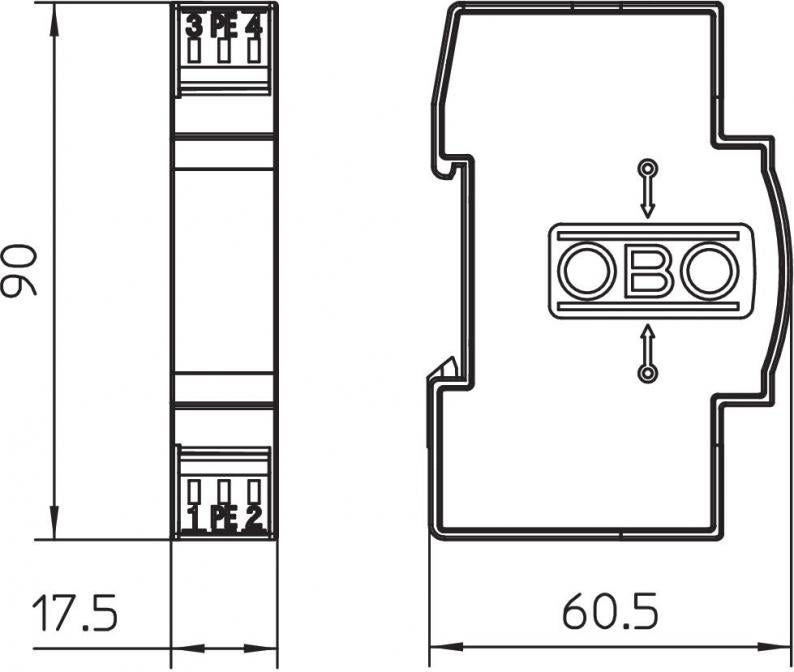

• Ruumisäästva 17,5 mm moodulmõõduga
Kasutamine: universaalselt kasutatav 35 mm DIN-liistul kõikides standardsetes jaotuskarpides.
• Piksekaitse potentsiaaliühtlustuseks baaskaitse
• Kõrge impulssvoolu lahendusvõime 6 kA (10/350)
• Lihtsaltmonteeritavate, kruvideta kinnitusklemmidega
• Ruumisäästva 17,5 mm moodulmõõduga
Kasutamine: universaalselt kasutatav 35 mm DIN-liistul kõikides standardsetes jaotuskarpides.
Technical data
Tehnilised andmed
| Pooluste arv | 2 |
|---|---|
| pistiksüsteem | Klemm |
| Kaitsetase soon - soon | <950 V |
| Kaitsetase soon - maa | <600 V |
| kaitseklass | IP20 |
| Katsestandard | IEC 61643-21 |
| Mahtuvus (soon-soon) | <10 pF |
| Mahtuvus (soon-maa) | <10 pF |
| Maandus: | Ühendusjuhe |
| Isolatsioonitakistus | >1 GΩ |
| Varje ühendus | ei |
| Tõukevoolukindlus soon – soon | C2: 18 kV / 9 kA |
| Tõukevoolukindlus soon – maa | C2: 18 kV / 9 kA |
| Kogu lahendusvool (10/350) | D1: 6 kA |
| Kogu lahendusvool (8/20) | 18 kA |
| Nominaalne koormusvool DC | 20 A |
| Nominaalne koormusvool AC | 14 A |
| Suurim talitluspinge AC | 120 V |
| Suurim talitluspinge DC | 170 V |
| Piirsagedus | 250 MHz |
| Liigpingekaitseseade (SPD) standardi IEC 61643-21 kohaselt | Klass I+II / D1+C2 |
| Kategorie | Tüüp 1+2 / D1+C2 |
| LPZ | 0→2 |
| Sisestuse summutus (Insertion loss) | 3 dB @ 250 MHz dB |
| jaotusüksus TE (17,5 mm) | 1 |
| Jäiga ühenduse pesa max läbimõõt | 2,5 mm² |
| Mitmekordse juhtme ühenduspesa min läbimõõt | 0,14 mm² |
| Mitmekordse juhtme ühenduspesa max läbimõõt | 2,5 mm² |
| Rakendustemperatuuri vahemiku min | -40 °C |
| Rakendustemperatuuri vahemiku max | 80 °C |
| Mõõde | 120V AC |
Ühendusvõimalused
| Jäiga ühenduspesa min läbimõõt | 0,14 mm² |
|---|---|
| Painduva ühenduse pesa min läbilõige | 0,14 mm² |
| Painduva ühenduspesa max läbimõõt | 2,5 mm² |
page.product.environmentalData.environmentalData
| CO2 jalajälg (GWP) hällist väravani | 0,2006 kg CO2e / 1 Tükk |
|---|
