AZ-väikerennisüsteem 200 FT
Type AZK 200 FT
|Item no. 6075350
|EAN 4012195811190
Item no. / Type
6075350 / AZK 200 FT
Pikkus
3000 mm
Laius
200 mm
Toimetagamine
ei
Pleki paksus
1,5 mm
Smallest selling unit: 3 m
3m
m
Description

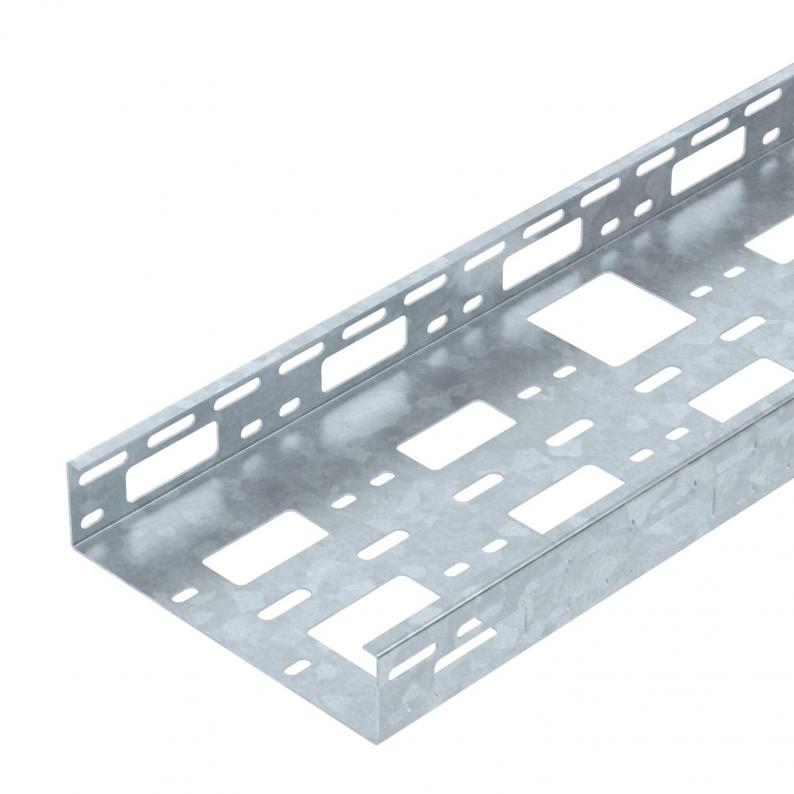

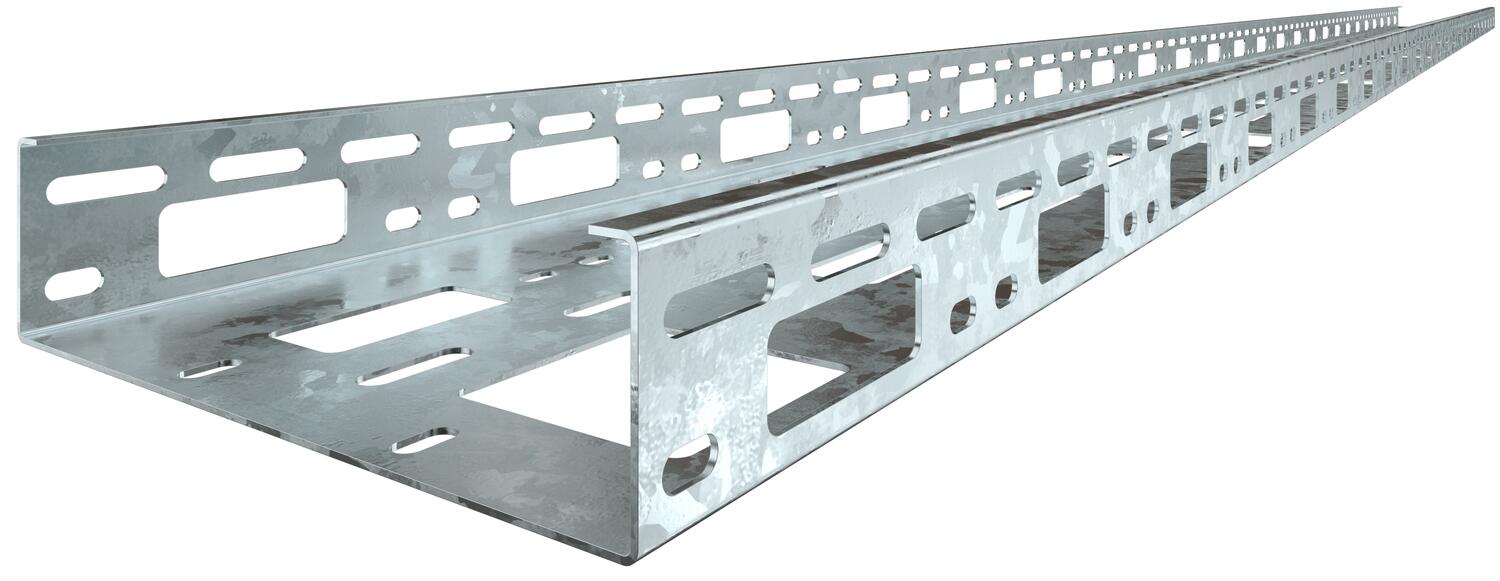

AZ-väikerenn küljekõrgusega 50 mm.
Magnetiline varjestussummutus ilma kaaneta 20 dB, kaanega 50 dB.
Magnetiline varjestussummutus ilma kaaneta 20 dB, kaanega 50 dB.
Technical data

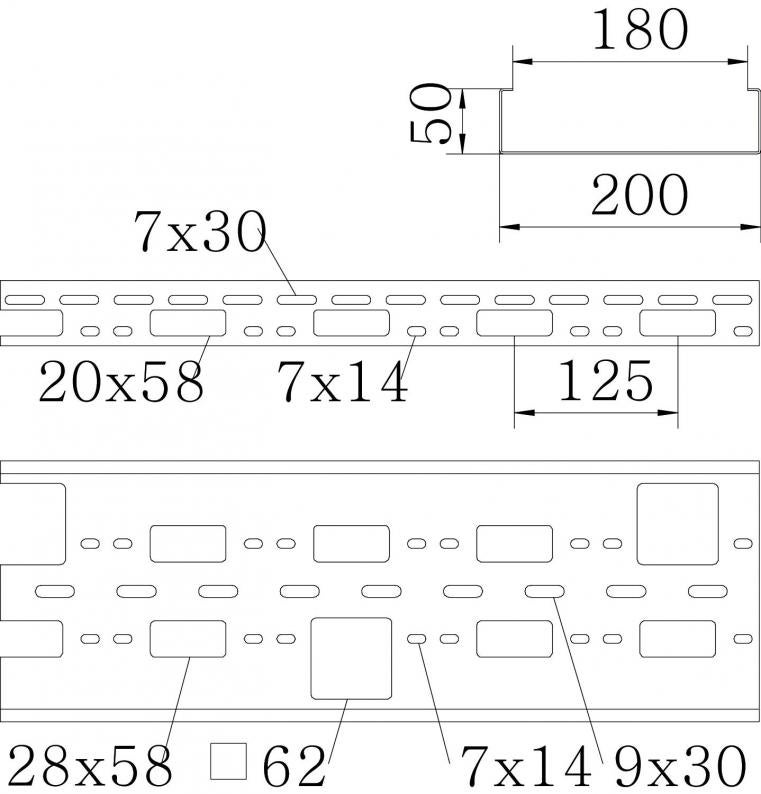

Mõõtmed
| Pikkus | 3000 mm |
|---|---|
| Laius | 200 mm |
| Kõrgus | 50 mm |
Tehnilised andmed
| Toimetagamine | ei |
|---|---|
| Külje perforatsioon | jah |
| Ühenduse teostus | ilma jätkuelemendita |
| Pika sildega teostus | ei |
| Kasulik ristlõige | 100 cm² |
| Roostevaba teras, peitsitud | ei |
| Pleki paksus | 1,5 mm |
| Paigaldusperforeering põhjas | jah |
| NATO aukude muster | ei |
| Kasulik ristlõige | 10000 mm² |
| Mõõtmed | 50x200x1,5 |
| Mõõde | 50x200x3000 |
| Pinnakate | Kuumtsingitud kastmismeetodil |
| Materjal | Teras |
| Värv | tsink |
Koormused
| Tugedevaheline kaugus 1,0 m | 2,5 kN/m |
|---|---|
| Tugedevaheline kaugus 1,5 m | 1,9 kN/m |
| Tugedevaheline kaugus 2,0 m | 1,3 kN/m |
| Tugedevaheline kaugus 2,5 m | 0,8 kN/m |
| Tugedevaheline kaugus 3,0 m | 0,3 kN/m |
Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
Tugilaius m
Tala läbipaine mm lubatava kN/m juures
Koormusskeem katsetamisel
Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
Tala läbipaindekõver sõltuvalt tugede vahekaugusest
page.product.environmentalData.environmentalData
| CO2 jalajälg (GWP) hällist väravani | 7,7883 kg CO2e / 1 Meeter |
|---|
