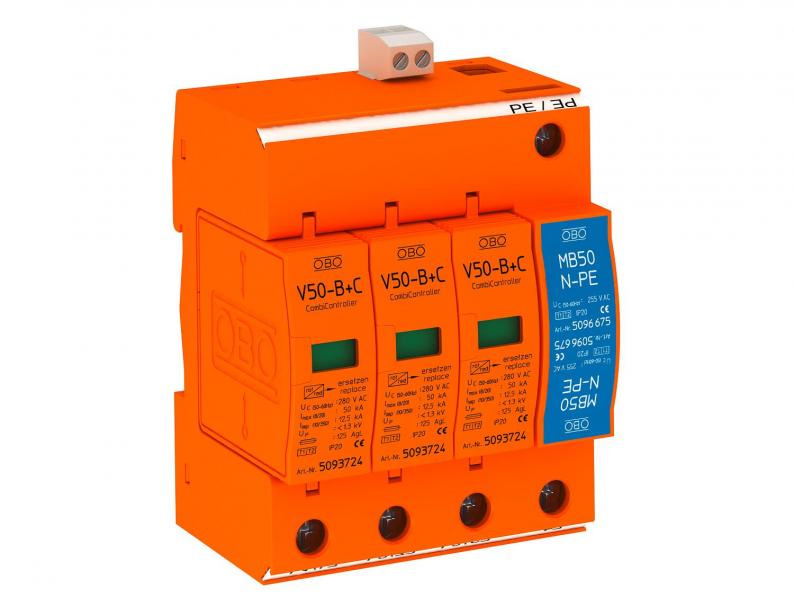

3 poolust + NPE , signaalkontaktiga välguvoolu- ja liigpingepiirik
Type V50-B+C 3+NPE+FS
|Item no. 5093662
|EAN 4012195425137
Item no. / Type
5093662 / V50-B+C 3+NPE+FS
kaitseklass
IP20
Suurim talitluspinge AC
280 V
Pooluste teostus
3+N/PE
Smallest selling unit: 1 Tükki
1Tükki
Tükki
Description
Kombipiirik, pikse- ja liigpingepiirik tüüp 1+2, standardile DIN EN 61643-11 vastav.
• Piksekaitse potentsiaaliühtlustuse jaoks kooskõlas standardiga VDE 0185-305 (IEC 62305)
• Välguvoolu lahendusvõime 12,5 kA (10/350)
• Universaalselt sobiv TN- ja TT-juhistikusüsteemide korral
• Multibase'i alumise osaga, Multi-kinnitusklemmidega
• Komplektne, koosneb kokkupandud ja ühendamisvalmis panustest ja alusest
• Dünaamilise lahutusseadmega pistikühendatav piirik
• Optilise funktsiooninäiduga
• Kaitsenivoo < 1,3 kV
• Kinnine, jaotuskeskustes kasutatav tsinkoksiid-varistor-piirik
• Tähistatud ühendused
• FS variant, signaalkontaktiga (pingevaba sulgev kontakt)
Kasutamine: potentsiaalide ühtlustamine välise, III kuni IV piksekaitseklassiga ehitistes ja standardsetes jaotuskeskustes.
* Komplektne = panus ja alus
• Piksekaitse potentsiaaliühtlustuse jaoks kooskõlas standardiga VDE 0185-305 (IEC 62305)
• Välguvoolu lahendusvõime 12,5 kA (10/350)
• Universaalselt sobiv TN- ja TT-juhistikusüsteemide korral
• Multibase'i alumise osaga, Multi-kinnitusklemmidega
• Komplektne, koosneb kokkupandud ja ühendamisvalmis panustest ja alusest
• Dünaamilise lahutusseadmega pistikühendatav piirik
• Optilise funktsiooninäiduga
• Kaitsenivoo < 1,3 kV
• Kinnine, jaotuskeskustes kasutatav tsinkoksiid-varistor-piirik
• Tähistatud ühendused
• FS variant, signaalkontaktiga (pingevaba sulgev kontakt)
Kasutamine: potentsiaalide ühtlustamine välise, III kuni IV piksekaitseklassiga ehitistes ja standardsetes jaotuskeskustes.
* Komplektne = panus ja alus
Technical data
Tehnilised andmed
| Pooluste arv | 3 |
|---|---|
| võrguvorm | muu |
| väljapuhuv | ei |
| Seadme signalisatsioon | optiline |
| kaitseklass | IP20 |
| Suurim talitluspinge (N_PE) | 255 V |
| Impulssvoolu nimiväärtus (8/20 µs) [L-N] | 30 kA |
| Impulssvoolu nimiväärtus (8/20 µs) [N-PE] | 50 kA |
| Arvutuslik välguvool (10/350) [kokku] | 50 kA |
| Signaalkontaktiga | jah |
| Tunnusvool AC (50/60 Hz) | 230 V |
| Integreeritud eelkaitse | ei |
| Arvutuslik välguvool (10/350 μs) | 12,5 kA |
| Kaitsetase [L-N] | ≤1,3 |
| Suurim talitluspinge AC | 280 V |
| Impulssvoolu nimiväärtus (8/20 µs) | 30 kA |
| Pooluste teostus | 3+N/PE |
| Paigaldusviis | 35 mm DIN-latt |
| Võrgu max liigvoolu kaitse | 125 |
| Mudel | 3+NPE + FS |
| Võrgu tüüp, DC | ei |
| Võrgu tüüp, IT | ei |
| Võrgu tüüp, TN | jah |
| Võrgu tüüp, TN-C | ei |
| Võrgu tüüp, TN-C-S | jah |
| Võrgu tüüp, TN-S | jah |
| Võrgu tüüp, TT | jah |
| Võrgu tüüp, muu | ei |
| Min rakendustemperatuur | -40 °C |
| Max rakendustemperatuur | 80 °C |
| Liigpingekaitseseade (SPD) standardi IEC 61643-1 kohaselt | klass I+II |
| Liigpingekaitseseade (SPD) vastavalt standardile EN 61643-11 | Tüüp 1+2 |
| LPZ | 0→2 |
| Maksimaalne lahendusvool (8/20 μs) | 50 kA |
| vastuvõtuaeg | <25 ns |
| Maksimaalne eelkaitse | 125 A |
| Rakendustemperatuuri vahemiku min | -40 °C |
| Rakendustemperatuuri vahemiku max | 80 °C |
| Mõõde | 280V |
Ühendusvõimalused
| Lahendusvool (8/20 µs) [kokku] | 50 kA |
|---|---|
| Jäiga (ühe-/mitmekordse) juhtme min läbilõige | 2,5 mm² |
| Jäiga (ühe-/mitmekordse) juhtme max läbilõige | 35 mm² |
page.product.environmentalData.environmentalData
| CO2 jalajälg (GWP) hällist väravani | 1,8227 kg CO2e / 1 Tükk |
|---|
