3 poolusega välguvoolupiirik
Type MC 50-B 3
|Item no. 5096876
|EAN 4012195077046
Item no. / Type
5096876 / MC 50-B 3
Smallest selling unit: 1 Tükki
1Tükki
Tükki
Description
3 poolusega välguvoolu piirikute komplekt TN-C-juhistikusüsteemides kasutamiseks:
Eelnevalt koostatud ja ühendamisvalmis komplekti kuuluvad:
Standardile EN 61643-11 vastav tüüp 1 välguvoolupiirik tsoonidele 0–1 (LPZ) vastavalt IEC 61312-1 või DIN VDE 0185-305 kohasele piksekaitsetsoonide kontseptsioonile.
• Vastab VDE-AR-N 4100
• Panus ja alus, pistikühendusega panus
• Lahendusvool 50 kA (10/350 µs) pooluse kohta
• Kaitsenivoo < 2,0 kV
• Kustutab võrgu järelvoolu 25 kA Ipeak
• Koos pistikkatetega ühenduste tähistamiseks
• Kinnine, ilma elektrikaare väljakandumiseta sädevahemik: Võimalik kasutada standardsetes jaotuskeskustes
Kasutusnäide: tööstusrajatised; VDE-AR-N 4100 kohane välguvoolupiirik arvestieelsele piirkonnale.
Märkus: vajab liigpingekaitse lahtisidestamiseks kokku 5 m pikkust kaablit.
Eelnevalt koostatud ja ühendamisvalmis komplekti kuuluvad:
Standardile EN 61643-11 vastav tüüp 1 välguvoolupiirik tsoonidele 0–1 (LPZ) vastavalt IEC 61312-1 või DIN VDE 0185-305 kohasele piksekaitsetsoonide kontseptsioonile.
• Vastab VDE-AR-N 4100
• Panus ja alus, pistikühendusega panus
• Lahendusvool 50 kA (10/350 µs) pooluse kohta
• Kaitsenivoo < 2,0 kV
• Kustutab võrgu järelvoolu 25 kA Ipeak
• Koos pistikkatetega ühenduste tähistamiseks
• Kinnine, ilma elektrikaare väljakandumiseta sädevahemik: Võimalik kasutada standardsetes jaotuskeskustes
Kasutusnäide: tööstusrajatised; VDE-AR-N 4100 kohane välguvoolupiirik arvestieelsele piirkonnale.
Märkus: vajab liigpingekaitse lahtisidestamiseks kokku 5 m pikkust kaablit.
Technical data

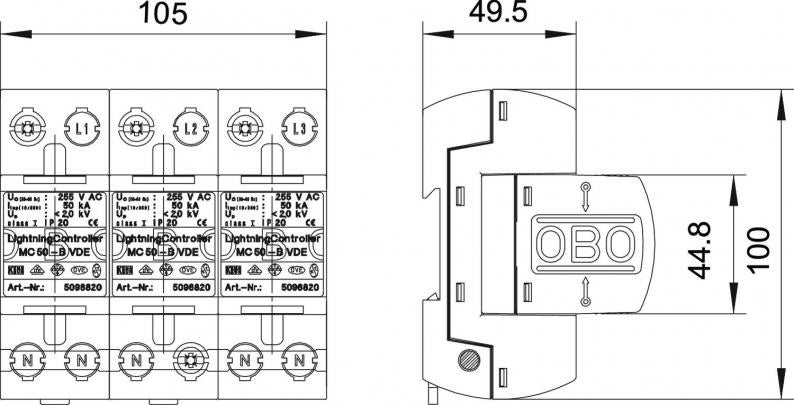

Mõõtmed
| Pikkus | 100 mm |
|---|---|
| Laius | 105 mm |
| Kõrgus | 69 mm |
Tehnilised andmed
| võrguvorm | muu |
|---|---|
| väljapuhuv | ei |
| Seadme signalisatsioon | puudub |
| kaitseklass | IP20 |
| Arvutuslik välguvool (10/350) [kokku] | 150 kA |
| Plahvatuskindel mudel | ei |
| Testiklass, tüüp 1 | jah |
| Signaalkontaktiga | ei |
| Tunnusvool AC (50/60 Hz) | 230 V |
| Arvutuslik välguvool (10/350 μs) | 50 kA |
| Suurim talitluspinge AC | 255 V |
| Impulssvoolu nimiväärtus (8/20 µs) | 50 kA |
| Pooluste teostus | 3 |
| Paigaldusviis | 35 mm DIN-latt |
| Võrgu max liigvoolu kaitse | 500 |
| Lühisekindlus max võrgupoolse ülepingekaitse korral | 25 kA |
| Mudel | 3-P |
| Min rakendustemperatuur | -40 °C |
| Max rakendustemperatuur | 85 °C |
| Liigpingekaitseseade (SPD) standardi IEC 61643-1 kohaselt | klass I |
| Liigpingekaitseseade (SPD) vastavalt standardile EN 61643-11 | Tüüp1 |
| LPZ | 0→1 |
| Järgvoolu kustutusvõime (eff) [N-PE] | 10 kA |
| lühisekindlus | 25 kA |
| vastuvõtuaeg | <100 ns |
| Maksimaalne eelkaitse | 500 A |
| Rakendustemperatuuri vahemiku min | -40 °C |
| Rakendustemperatuuri vahemiku max | 85 °C |
| Mõõde | 255V |
Ühendusvõimalused
| Lahendusvool (8/20 µs) [kokku] | 150 kA |
|---|---|
| Jäiga (ühe-/mitmekordse) juhtme min läbilõige | 10 mm² |
| Jäiga (ühe-/mitmekordse) juhtme max läbilõige | 50 mm² |
page.product.environmentalData.environmentalData
| CO2 jalajälg (GWP) hällist väravani | 6,3071 kg CO2e / 1 Tükk |
|---|
