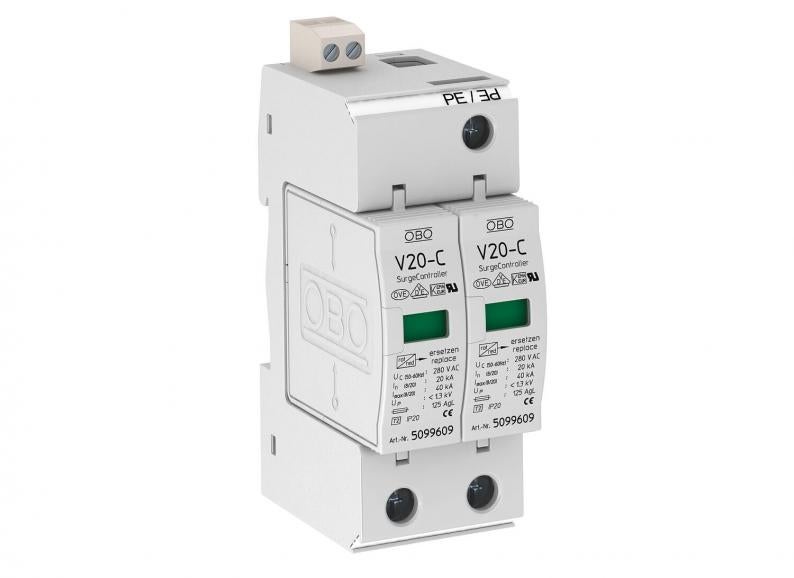

2 poolusega, signaalkontaktiga liigpingepiirik 280 V
Type V20-C 2+FS-280
|Item no. 5094632
|EAN 4012195374923
Item no. / Type
Suurim talitluspinge AC
Pooluste teostus
Smallest selling unit: 1 Tükki
1Tükki
Tükki
Description
Liigpingepiirik tüüp 2
• Komplektne, koosneb kokkupandud ja ühendamisvalmis panusest ja alusest
• Sobib TN-juhistikusüsteemide korral
• Pistikühendusega panus, panuse saab aluse küljest lahti võtta ilma tööriistu kasutamata
• Koos termilise ja dünaamilise lahutusseadmega
• Optilise rikkenäiduga
• Suure voolujuhtivusvõime koos pika kasutuseaga
• Tähistatud ühendused
Kasutusnäide: elamu, ühepereelamu ja tööstus
* Komplektne = panus ja alus
• Komplektne, koosneb kokkupandud ja ühendamisvalmis panusest ja alusest
• Sobib TN-juhistikusüsteemide korral
• Pistikühendusega panus, panuse saab aluse küljest lahti võtta ilma tööriistu kasutamata
• Koos termilise ja dünaamilise lahutusseadmega
• Optilise rikkenäiduga
• Suure voolujuhtivusvõime koos pika kasutuseaga
• Tähistatud ühendused
Kasutusnäide: elamu, ühepereelamu ja tööstus
* Komplektne = panus ja alus
Technical data
Tehnilised andmed
| võrguvorm | TN |
|---|---|
| väljapuhuv | ei |
| Seadme signalisatsioon | optiline |
| kaitseklass | IP20 |
| Impulssvoolu nimiväärtus (8/20 µs) [L-N] | 20 kA |
| Signaalkontaktiga | jah |
| Testiklass, tüüp 2 | jah |
| Tunnusvool AC (50/60 Hz) | 230 V |
| Integreeritud eelkaitse | ei |
| Suurim talitluspinge AC | 280 V |
| Impulssvoolu nimiväärtus (8/20 µs) | 20 kA |
| Pooluste teostus | 2 |
| Paigaldusviis | 35 mm DIN-latt |
| Võrgu max liigvoolu kaitse | 125 |
| Mudel | 2 poolust + FS |
| Min rakendustemperatuur | -40 °C |
| Max rakendustemperatuur | 80 °C |
| Liigpingekaitseseade (SPD) standardi IEC 61643-1 kohaselt | klass II |
| Liigpingekaitseseade (SPD) vastavalt standardile EN 61643-11 | Tüüp2 |
| LPZ | 1→2 |
| Maksimaalne lahendusvool (8/20 μs) | 40 kA |
| vastuvõtuaeg | <25 ns |
| Maksimaalne eelkaitse | 125 A |
| Rakendustemperatuuri vahemiku min | -40 °C |
| Rakendustemperatuuri vahemiku max | 80 °C |
| Mõõde | 280V |
Ühendusvõimalused
| Lahendusvool (8/20 µs) [kokku] | 40 kA |
|---|---|
| Jäiga (ühe-/mitmekordse) juhtme min läbilõige | 2,5 mm² |
| Jäiga (ühe-/mitmekordse) juhtme max läbilõige | 35 mm² |
page.product.environmentalData.environmentalData
| CO2 jalajälg (GWP) hällist väravani | 0,8753 kg CO2e / 1 Tükk |
|---|
