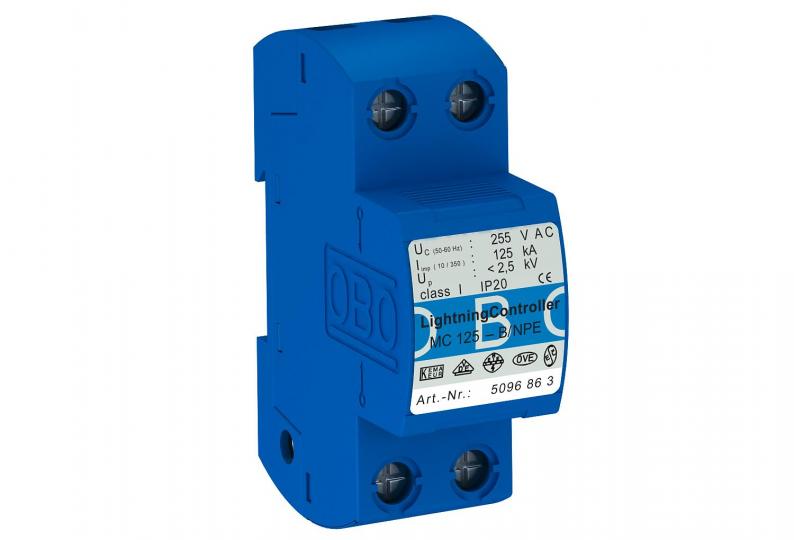

1 poolusega NPE välguvoolupiirik
Type MC 125-B NPE
|Item no. 5096863
|EAN 4012195966449
Item no. / Type
5096863 / MC 125-B NPE
Smallest selling unit: 1 Tükki
1Tükki
Tükki
Description
Kasutamiseks TN-S- ja TT-juhistikusüsteemides tüüp1 (klass B) IEC 61643 N-PE-sädemikuna, standardi IEC 61312-1 või DIN VDE 0185-305 osa 4 piksekaitsetsoonide põhimõtte kohaste tsoonides 0–1 (LPZ) sädemikuna N ja PE vahel.
• Vastab VDE-AR-N 4100
• Lahendusvool 125 kA (10/350 µs)
• Koos pistikkatetega ühenduste tähistamiseks
• Kaitsenivoo <2,5kV
• Kinnine, ilma elektrikaare väljakandumiseta sädevahemik: võimalik kasutada standardsetes jaotuskeskustes
Kasutusnäide: VDE-AR-N 4100 kohane piksepiirik arvestieelsele piirkonnale.
Märkus: vajab liigpingekaitse lahtisidestamiseks kokku 5 m pikkust kaablit.
• Vastab VDE-AR-N 4100
• Lahendusvool 125 kA (10/350 µs)
• Koos pistikkatetega ühenduste tähistamiseks
• Kaitsenivoo <2,5kV
• Kinnine, ilma elektrikaare väljakandumiseta sädevahemik: võimalik kasutada standardsetes jaotuskeskustes
Kasutusnäide: VDE-AR-N 4100 kohane piksepiirik arvestieelsele piirkonnale.
Märkus: vajab liigpingekaitse lahtisidestamiseks kokku 5 m pikkust kaablit.
Technical data

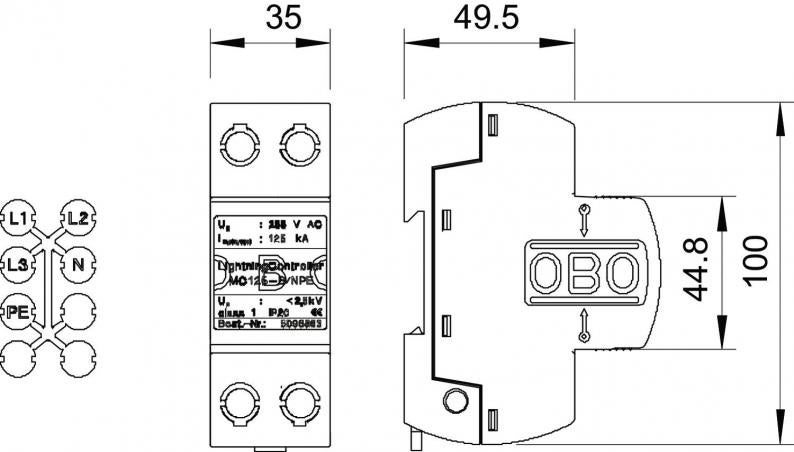

Mõõtmed
| Pikkus | 100 mm |
|---|---|
| Laius | 35 mm |
| Kõrgus | 69 mm |
Tehnilised andmed
| võrguvorm | muu |
|---|---|
| väljapuhuv | ei |
| Seadme signalisatsioon | puudub |
| kaitseklass | IP20 |
| Arvutuslik välguvool (10/350) [kokku] | 125 kA |
| Plahvatuskindel mudel | ei |
| Testiklass, tüüp 1 | jah |
| Signaalkontaktiga | ei |
| Tunnusvool AC (50/60 Hz) | 230 V |
| Suurim talitluspinge AC | 255 V |
| Pooluste teostus | N/PE |
| Paigaldusviis | 35 mm DIN-latt |
| Lühisekindlus max võrgupoolse ülepingekaitse korral | 0 kA |
| Mudel | 1 poolusega; 255 V |
| Min rakendustemperatuur | -40 °C |
| Max rakendustemperatuur | 85 °C |
| Liigpingekaitseseade (SPD) standardi IEC 61643-1 kohaselt | klass I |
| Liigpingekaitseseade (SPD) vastavalt standardile EN 61643-11 | Tüüp1 |
| LPZ | 0→1 |
| Järgvoolu kustutusvõime (eff) [N-PE] | 0,1 kA |
| lühisekindlus | 0 kA |
| vastuvõtuaeg | <100 ns |
| Rakendustemperatuuri vahemiku min | -40 °C |
| Rakendustemperatuuri vahemiku max | 85 °C |
| Mõõde | 255V |
Ühendusvõimalused
| Lahendusvool (8/20 µs) [kokku] | 125 kA |
|---|---|
| Jäiga (ühe-/mitmekordse) juhtme min läbilõige | 10 mm² |
| Jäiga (ühe-/mitmekordse) juhtme max läbilõige | 50 mm² |
page.product.environmentalData.environmentalData
| CO2 jalajälg (GWP) hällist väravani | 2,4674 kg CO2e / 1 Tükk |
|---|
