1 poolusega NPE kombipiirik
Type MCD 125-B NPE
|Item no. 5096865
|EAN 4012195541394
Item no. / Type
5096865 / MCD 125-B NPE
kaitseklass
IP20
Suurim talitluspinge AC
255 V
Pooluste teostus
N/PE
Smallest selling unit: 1 Tükki
1Tükki
Tükki
Description
N-PE 1+2 tüüpi kombipiirik TN-S- ja TT-võrkudes kasutamiseks.
MCD 125-B/NPE: koordineeritud N-PE sädemik, tüüp 1+2 standardi EN 61643-11 kohaselt. Tsoonidele 0–2 (LPZ) vastavalt IEC 62305 või VDE 0185-305 kohasele piksekaitsetsoonide kontseptsioonile.
• Piiriku jõudlus 125 kA (10/350 µs)
• K.a pistikkorgid ühenduste tähistamiseks
• Kaitsetase < 1,5 kV, võimaldab seadmekaitset
• Kapseldatud, väljapuhketa sädemik
Kasutamine: tööstusseadmed ja -hooned välise piksekaitsega, mis vastab I kuni IV klassile.
MCD 125-B/NPE: koordineeritud N-PE sädemik, tüüp 1+2 standardi EN 61643-11 kohaselt. Tsoonidele 0–2 (LPZ) vastavalt IEC 62305 või VDE 0185-305 kohasele piksekaitsetsoonide kontseptsioonile.
• Piiriku jõudlus 125 kA (10/350 µs)
• K.a pistikkorgid ühenduste tähistamiseks
• Kaitsetase < 1,5 kV, võimaldab seadmekaitset
• Kapseldatud, väljapuhketa sädemik
Kasutamine: tööstusseadmed ja -hooned välise piksekaitsega, mis vastab I kuni IV klassile.
Technical data

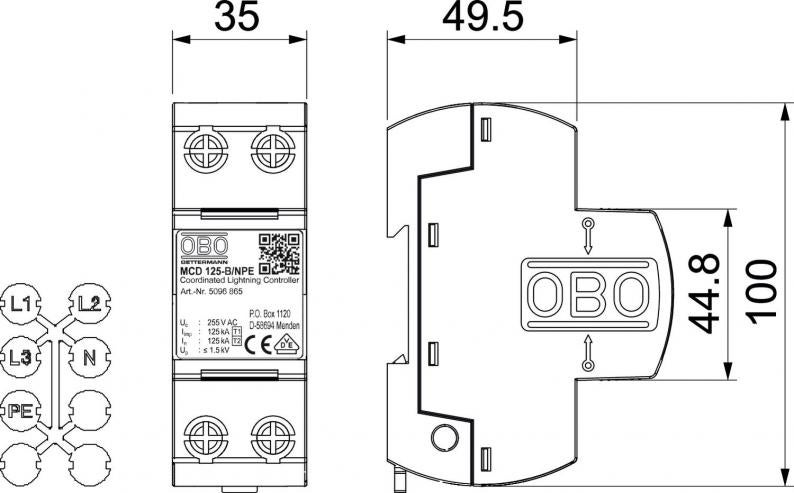

Mõõtmed
| Pikkus | 100 mm |
|---|---|
| Laius | 35 mm |
| Kõrgus | 69 mm |
Tehnilised andmed
| Pooluste arv | 1 |
|---|---|
| võrguvorm | muu |
| väljapuhuv | ei |
| Seadme signalisatsioon | puudub |
| kaitseklass | IP20 |
| Suurim talitluspinge (N_PE) | 255 V |
| Impulssvoolu nimiväärtus (8/20 µs) [N-PE] | 125 kA |
| Arvutuslik välguvool (10/350) [kokku] | 125 kA |
| Testiklass, tüüp 1 | jah |
| Signaalkontaktiga | ei |
| Testiklass, tüüp 2 | jah |
| Tunnusvool AC (50/60 Hz) | 230 V |
| Arvutuslik välguvool (10/350 μs) | 125 kA |
| Suurim talitluspinge AC | 255 V |
| Impulssvoolu nimiväärtus (8/20 µs) | 125 kA |
| Pooluste teostus | N/PE |
| Paigaldusviis | 35 mm DIN-latt |
| Heakskiidud | VDE |
| Mudel | 1 poolusega; 255 V |
| Võrgu tüüp, DC | ei |
| Võrgu tüüp, IT | ei |
| Võrgu tüüp, TN | jah |
| Võrgu tüüp, TN-C | ei |
| Võrgu tüüp, TN-C-S | jah |
| Võrgu tüüp, TN-S | jah |
| Võrgu tüüp, TT | jah |
| Võrgu tüüp, muu | ei |
| OBO nimikoormusvool (sisestus-/väljastusklemm) | 125 A |
| Min rakendustemperatuur | -40 °C |
| Max rakendustemperatuur | 85 °C |
| Liigpingekaitseseade (SPD) standardi IEC 61643-1 kohaselt | klass I+II |
| Liigpingekaitseseade (SPD) vastavalt standardile EN 61643-11 | Tüüp 1+2 |
| LPZ | 0→2 |
| Järgvoolu kustutusvõime (eff) [N-PE] | 0,1 kA |
| vastuvõtuaeg | <100 ns |
| Rakendustemperatuuri vahemiku min | -40 °C |
| Rakendustemperatuuri vahemiku max | 85 °C |
| Mõõde | 255V |
| Max õhuniiskus | 95 % |
| Min õhuniiskus | 5 % |
Ühendusvõimalused
| Lahendusvool (8/20 µs) [kokku] | 125 kA |
|---|---|
| Jäiga (ühe-/mitmekordse) juhtme min läbilõige | 10 mm² |
| Jäiga (ühe-/mitmekordse) juhtme max läbilõige | 50 mm² |
page.product.environmentalData.environmentalData
| CO2 jalajälg (GWP) hällist väravani | 2,4972 kg CO2e / 1 Tükk |
|---|
