1 poolusega kombipiirik, funktsioneerimisnäiduga
Type MCD 50-B-OS
|Item no. 5096852
|EAN 4012195051466
Item no. / Type
5096852 / MCD 50-B-OS
kaitseklass
IP20
Suurim talitluspinge AC
255 V
Pooluste teostus
1
Smallest selling unit: 1 Tükki
1Tükki
Tükki
Description
1 poolusega kombipiirik, tüüp 1+2, TN- ja TT-võrkudes kasutamiseks:
MCD 50-B-OS: standardile EN 61643-11 vastav tüüp 1+2 optilise funktsioneerimisnäiduga koordineeritud välguvoolupiirik. Tsoonidele 0–2 (LPZ) vastavalt IEC 62305 või DIN VDE 0185-305 kohasele piksekaitsetsoonide kontseptsioonile.
• Lahendusvool 50 kA (10/350 µs) pooluse kohta
• Võimsustarve < 26 mW/poolus
• Kaitsetase < 1,7 kV, võimaldab hoonekaitset
• Kustutab võrgu järelvoolu 10 kA
• Koos pistikkatetega ühenduste tähistamiseks
• Kapseldatud, mittekustuv säde
• Kasutamine standardsetes jaotuskorpustes võimalik
Kasutamine: kompaktsed liigpingekaitselahendused ja paigaldamine harukarpi.
MCD 50-B-OS: standardile EN 61643-11 vastav tüüp 1+2 optilise funktsioneerimisnäiduga koordineeritud välguvoolupiirik. Tsoonidele 0–2 (LPZ) vastavalt IEC 62305 või DIN VDE 0185-305 kohasele piksekaitsetsoonide kontseptsioonile.
• Lahendusvool 50 kA (10/350 µs) pooluse kohta
• Võimsustarve < 26 mW/poolus
• Kaitsetase < 1,7 kV, võimaldab hoonekaitset
• Kustutab võrgu järelvoolu 10 kA
• Koos pistikkatetega ühenduste tähistamiseks
• Kapseldatud, mittekustuv säde
• Kasutamine standardsetes jaotuskorpustes võimalik
Kasutamine: kompaktsed liigpingekaitselahendused ja paigaldamine harukarpi.
Technical data

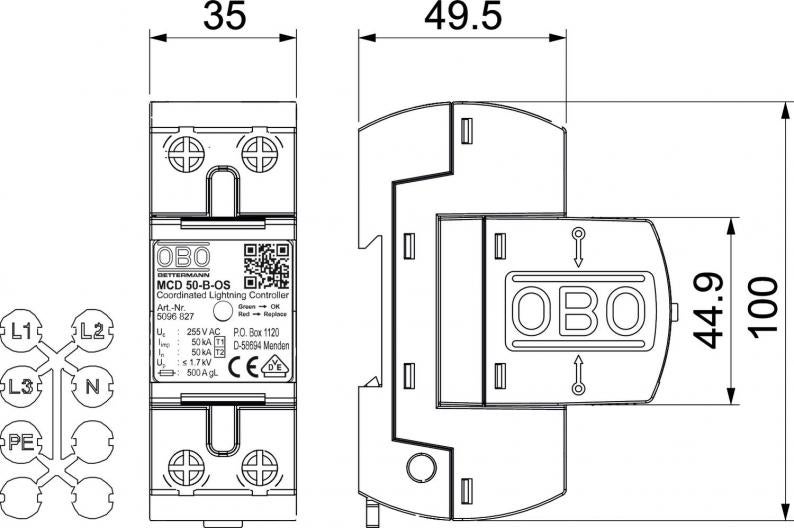

Mõõtmed
| Pikkus | 100 mm |
|---|---|
| Laius | 35 mm |
| Kõrgus | 69 mm |
Tehnilised andmed
| Pooluste arv | 1 |
|---|---|
| võrguvorm | TN-S, TT |
| väljapuhuv | ei |
| Seadme signalisatsioon | optiline |
| kaitseklass | IP20 |
| Suurim talitluspinge (L-N) | 255 V |
| Impulssvoolu nimiväärtus (8/20 µs) [L-N] | 50 kA |
| Arvutuslik välguvool (10/350) [kokku] | 50 kA |
| Testiklass, tüüp 1 | jah |
| Signaalkontaktiga | ei |
| Testiklass, tüüp 2 | jah |
| Tunnusvool AC (50/60 Hz) | 230 V |
| Arvutuslik välguvool (10/350 μs) | 50 kA |
| Kaitsetase [L-N] | ≤1,7 |
| Suurim talitluspinge AC | 255 V |
| Impulssvoolu nimiväärtus (8/20 µs) | 50 kA |
| Pooluste teostus | 1 |
| Paigaldusviis | 35 mm DIN-latt |
| Võrgu max liigvoolu kaitse | 500 |
| Lühisekindlus max võrgupoolse ülepingekaitse korral | 10 kA |
| Heakskiidud | VDE |
| Mudel | 1 poolusega |
| Võrgu tüüp, DC | ei |
| Võrgu tüüp, IT | ei |
| Võrgu tüüp, TN | jah |
| Võrgu tüüp, TN-C | jah |
| Võrgu tüüp, TN-C-S | jah |
| Võrgu tüüp, TN-S | jah |
| Võrgu tüüp, TT | jah |
| Võrgu tüüp, muu | ei |
| OBO nimikoormusvool (sisestus-/väljastusklemm) | 125 A |
| Min rakendustemperatuur | -40 °C |
| Max rakendustemperatuur | 85 °C |
| Liigpingekaitseseade (SPD) standardi IEC 61643-1 kohaselt | klass I+II |
| Liigpingekaitseseade (SPD) vastavalt standardile EN 61643-11 | Tüüp 1+2 |
| LPZ | 0→2 |
| lühisekindlus | 10 kA |
| vastuvõtuaeg | <100 ns |
| Maksimaalne eelkaitse | 500 A |
| Rakendustemperatuuri vahemiku min | -40 °C |
| Rakendustemperatuuri vahemiku max | 85 °C |
| Mõõde | 255V |
| Max õhuniiskus | 95 % |
| Min õhuniiskus | 5 % |
Ühendusvõimalused
| Lahendusvool (8/20 µs) [kokku] | 50 kA |
|---|---|
| Jäiga (ühe-/mitmekordse) juhtme min läbilõige | 10 mm² |
| Jäiga (ühe-/mitmekordse) juhtme max läbilõige | 50 mm² |
page.product.environmentalData.environmentalData
| CO2 jalajälg (GWP) hällist väravani | 2,0355 kg CO2e / 1 Tükk |
|---|
